产品详情

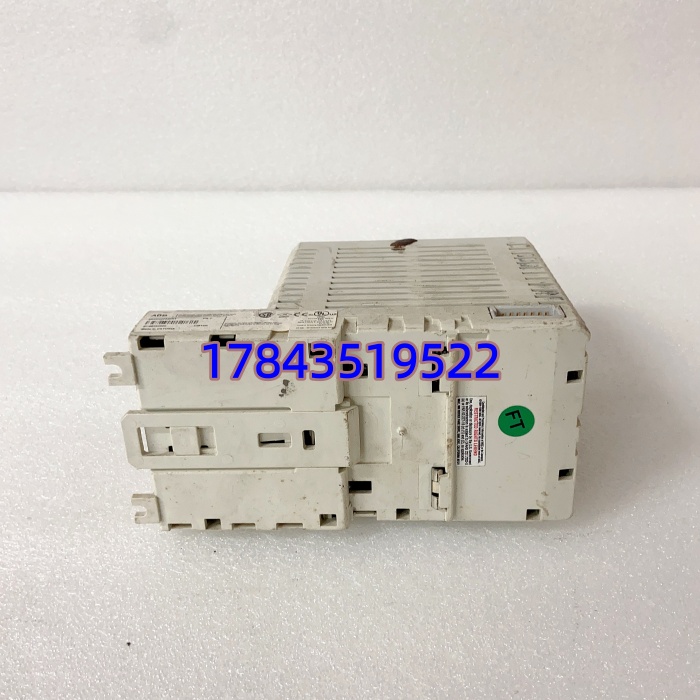

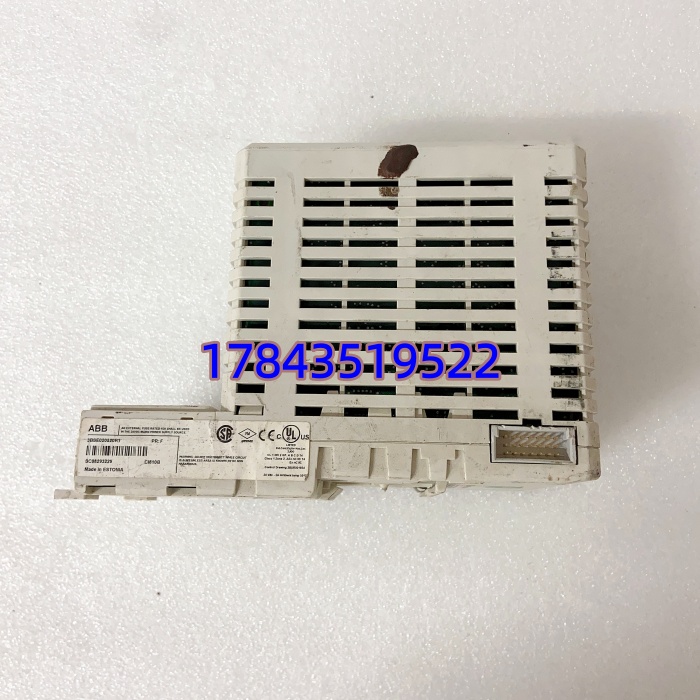

· 型号：CI810B（3BSE020520R1）
· 品牌：ABB
· 系列：AC 800M CEX Communication Interface — Profibus DP Master/Slave
规格参数
- 产品定位：CEX 总线挂载 Profibus DP-V0/V1 通信接口模块，用于 AC 800M 控制器与 Profibus 从站（变频器、远程 I/O、智能仪表）互联
- 通信协议：Profibus DP-V0 及 DP-V1（ cyclic I/O + acyclic read/write/diagnosis），可配为 Master 或 Slave（通常用 Master）
- 物理接口：2× 9-pin D-Sub female（DB9），Channel A / Channel B，RS-485 半双工
- 波特率：9.6 kbps ~ 12 Mbps 自适应/手动设定，典型现场用 1.5 Mbps 或 3 Mbps（依从站距离）
- 从站容量：单模块最大约 125 个 Profibus 从站地址（实际受 CEX 总线刷新周期限制，工程上一般 ≤32~64 个站点/模块）
- 隔离耐压：信号端口与背板/逻辑侧光电隔离 ≥1.5 kV DC
- 总线供电：由 CEX 背板通过 TP850/TB807 等底板提供 +5 V DC，典型功耗 2.0~2.8 W（资料标 2.5 W）
- 状态指示：前面板 LED — PWR（电源）、RUN（运行/组态 OK）、ERR（故障）、COM A/B（通道通讯活动）
- CEX 扩展：通过 BC810 / TK850 扩展 CEX 总线可挂载多块 CI810B，单 CPU 最大 CEX 模块总数需核对 Firmware 版本文档（通常 ≤12 块含 CI/CO 混用）
- 组态工具：ABB Control Builder M (CB M)，通过 GSD 文件导入从站描述，支持 DP-V1 acyclic service
- 冗余支持：可成对配置为冗余 Profibus Master（需两套 CI810B + 冗余接线至现场，配合冗余 CPU），切换对从站透明
- 工作环境：0 ~ +55℃（IEC 61131-2，部分涂层版 -25~+60℃ 需核对），5~95% RH 无凝露，IP20
- 安装方式：插于 TP850（CEX Baseplate）或 TB807（CEX Bus Terminal），DIN 导轨机架
- 机械尺寸：约 59×128×140 mm（W×H×D），净重 ≈0.2 kg
- 认证：CE / cULus / FM / GOST-R（依批次），符合 EN 61326-1 EMC Class A 工业环境
产品介绍
CI810B 是 AC 800M 系统最常用的 Profibus DP 接口卡，插在 CPU 旁的 CEX 底板上，让 ABB 控制器能跟西门子 ET200、ABB ACS800/880 变频器、E+H/横河智能仪表等非 ABB 设备用 Profibus DP 对话。它跑 DP-V1，除了周期 I/O 还能走非周期报文读诊断参数——这对排查现场站掉线非常实用。
坦白讲，如果你现场有大量西门子远程 I/O 或欧系变频器，这卡是绕不开的。相比早期 CI810A，B 版固件对 DP-V1 acyclic 支持更稳，配合 Control Builder M 导入 GSD 文件组态直观。有一点要注意：CI810B 本身不带终端电阻，现场总线两端必须外接 220Ω 终端电阻（多数 Profibus 接头自带拨码），否则长距离通讯容易偶发丢包。
应用场景与行业案例
痛点切入：
我遇过化工厂聚合装置 CI810B 报”Slave 17 Lost”，查线是末端终端电阻没拨到位，DP 通讯时通时断，导致变频器周期性通讯故障跳车。还有一次造纸厂老 运行 11 年后 LED ERR 闪但还能跑，趁大修换掉避免了停机——这种 CEX 卡不像 CPU 那么爱坏，但光电隔离老化后偶发 CRC 错误在现场高温柜里并不少见。
典型场景：
- 炼油/石化 — AC 800M 通过 连西门子 ET200M 远程 I/O 及智能阀门定位器，非 ABB 设备必须走 Profibus
- 造纸/浆粕 — 与 ABB ACS800/880、西门子 G120 变频器 Profibus DP 通讯做速度给定及状态回读
- 电厂辅网(BOP) — 化水/输煤系统第三方 PLC/I-O 经 接入 800xA，统一监控
- 食品制药 — E+H/科隆质量流量计 Profibus PA/DP 接入，读取密度/温度及诊断
真实案例：
南方某 600kt/a PVC 装置，AC 800M 冗余对 + 一对 做 Profibus Master 控 28 台 ACS800 变频器。大修巡检发现 #2 COM LED 偶尔熄灭（约每 20 min 一次），ERR 不亮但 Control Builder 里偶现”Communication Disturbed”。翻历史趋势确认是 光耦老化导致 CRC 重传率高。库房有测试好拆机件（同 Firmware Rev），申请停机窗口 15 min——断电拔旧卡、插新卡、上电，CEX 自动识别，RUN 亮，COM 闪，变频器通讯全恢复，没动任何组态。有一点要注意：换 不需重下装程序，但 CEX 地址（通过底板 TP850 上 DIP 或 CB M 分配）必须与原配置一致，否则会报 Slot Mismatch。
