产品详情

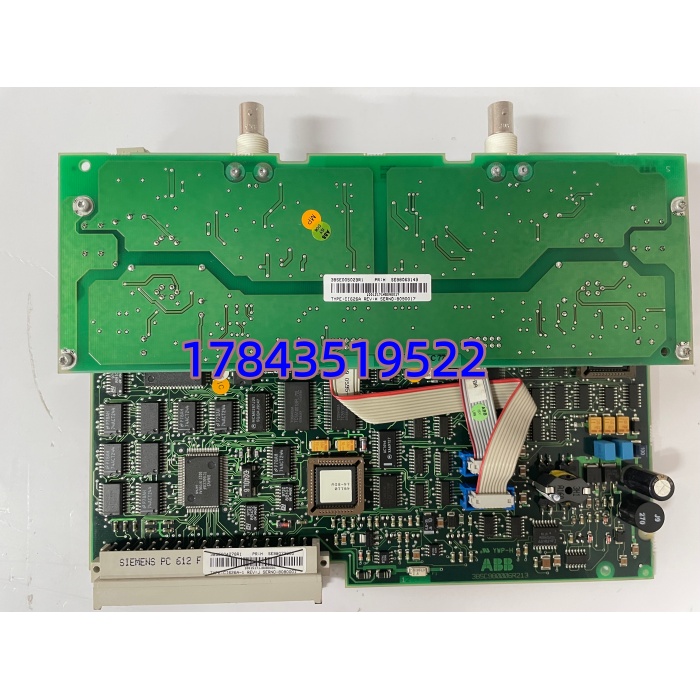

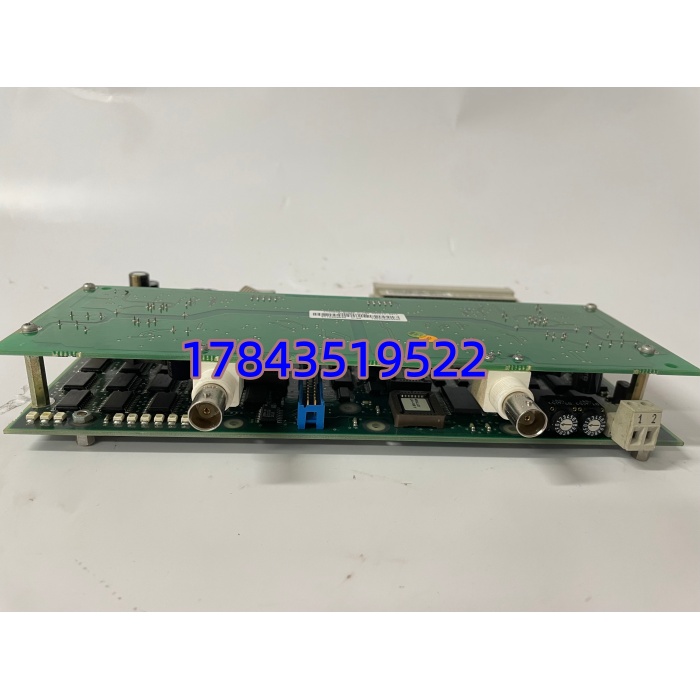

· 型号：CI626A（3BSE005029R1）
· 品牌：ABB
· 系列：Advant OCS / AC 800M 通信接口模块（CI626系列）
规格参数
- 产品类型：PROFIBUS DP 通信接口模块（Bus Administrator / Interface）
- 适用系统：ABB Advant OCS（AC450/AC410 + BCU机架）、System 800xA 配合 AC 800M（需核对槽位兼容性，部分架构用CI854做DP，CI626A多用于Advant）
- 通信协议：PROFIBUS DP V0/V1（Master 或 Slave 模式，依系统组态及 GSD 文件）
- 物理接口：1× D-Sub 9-pin Female（RS-485，A/B/+5V/GND 按 PROFIBUS 标准 pinout）
- 波特率：9.6 kbps ～ 12 Mbps，自动协商/组态设定
- 最大从站数：DP Master 模式下典型 ≤125 个从站地址（实际受扫描周期限制，通常 32～64 个实用）
- 光电隔离：≥500 V 通道-系统地隔离（RS-485 端口对背板），抗共模干扰
- 终端电阻：外部 PROFIBUS 连接器内置，模块本身不提供，网络两端需 220Ω+偏置
- 供电方式：Advant BCU 机架背板 24 V DC 取电（典型功耗约 5～8 W），不单独外接电源
- 安装方式：Advant BCU 机架专用通信槽（通常为 Slot 3/4 或指定 CI 槽位），通过背板总线与 CPU 通讯
- LED 指示：PWR（电源）、RUN（运行/在线）、ERR（故障/配置错）、COM（总线活动）
- 组态工具：Advant Master / Control Builder for Advant OCS；GSD 文件导入第三方主站（作 Slave 时）
- 诊断功能：总线负载、报文丢失、从站掉线、短路/开路检测，状态上送 Advant 监控站
- 冗余支持：Advant 系统可配双 CI626A 做通信热备（需 BCU 冗余配置支持）
- 工作温度：0～+60℃（部分资料 -20～+60℃ 贮存 -40～+85℃）
- 防护等级：IP20（柜内安装）
- 尺寸（约）：252 × 40 × 273 mm（Advant 机架模块标准高度），净重 ≈1.3～1.5 kg
- 认证：CE、UL、CSA、RoHS（以实物铭牌为准）
产品介绍
CI626A（3BSE005029R1）是 ABB Advant OCS 系统里连接 PROFIBUS DP 现场总线的标准接口卡——插 BCU 机架通信槽，对外 DB9 接 PROFIBUS 电缆，内通过背板与 AC450/AC410 CPU 交换过程数据。它既能做 DP Master 挂西门子远程 I/O、ACS800/880 变频器、智能阀门，也能配成 DP Slave 被第三方 PLC 主站读取（较少见但可行）。坦白讲这卡主要活在 Advant 老系统延寿项目里，新 800xA 多已转向 CI854A/CI857，但大量 90 年代末到 2010 年投运的装置还在跑 CI626A。
有一点要注意：CI626A 是 Advant BCU 机架专用，不是 AC 800M 的 Compact PCI 槽位模块——别跟 CI854A-E 搞混，两者物理尺寸、背板定义、组态软件完全不同，插错不识别。采购必须核对原机架是 Advant BCU-x（如 BCU-12/22）且槽位预留 ，订货号严格用 3BSE005029R1（A 版），老版无 A 后缀部分固件不兼容新版 GSD。
应用场景与行业案例
我在造纸厂遇过 报 ERR 灯常亮——查是 PROFIBUS 总线一端忘了端接电阻，反射造成偶发从站掉线，长期累积触发模块通信故障锁存。复位后补装端接帽恢复正常。这种老系统 90% 的”模块故障”其实是电缆端接或屏蔽接地问题，换件前先量总线。
典型场景：
- Advant OCS 系统（AC450/AC410）连接第三方设备——化工厂/电厂老装置用 做 DP Master 挂西门子 ET200M 远程 I/O、ABB ACS800 变频器、E+H 质量流量计，非它不可因 Advant 原生背板只认 CI626 系列。
- 制浆造纸/石化装置 PROFIBUS 网络汇聚——单 一主多从（daisy chain）串联多台传动或智能仪表，减少硬接线。
- 老装置 MRO 延寿——原 雷击或背板接口老化，原位替换同型号保系统不停。
- 混合品牌集成（作 DP Slave）——Advant 系统作为子系统向全厂 S7-400 主站开放数据（较少但可行，需配 GSD）。
真实案例：
某自备电厂 #4 炉引风机变频器改造，原 Advant AC450 通过 （投运约 16 年）挂 6 台 ACS800 DP 从站。某日 DCS 报” Com Error”，ERR 灯亮，变频器全部离线。到现场量 PROFIBUS 电压 A-B ≈ 0V——追踪为 MCC 室端子排松动导致 A 线断路，非模块本身坏。紧固后复位 （BCU 在线复位通信模块指令，未断 CPU），ERR 灭 RUN 闪，变频器全数恢复在线。因担心老化，MRO 同步申购测试 OK 拆机 3BSE005029R1 作冷备。老师傅说：”Advant 这卡二十年没咋坏过，真坏了多半是总线，备根端接电阻比备模块先要想到。”
