产品详情

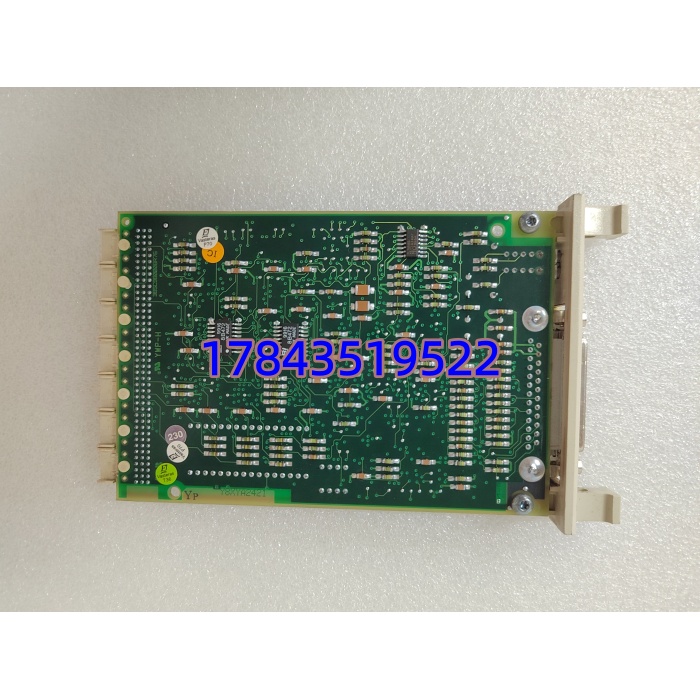

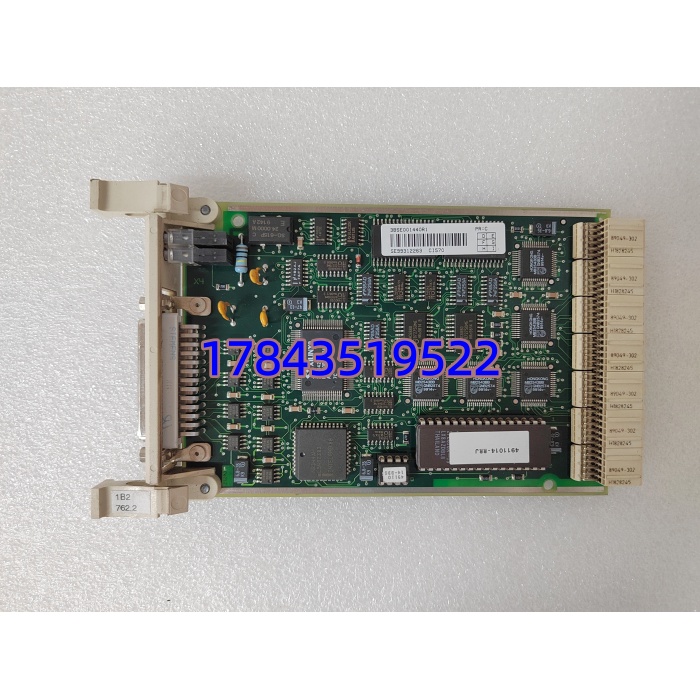

· 型号：CI570（3BSE001440R1）
· 品牌：ABB
· 系列：Advant Controller AC400 系列 — MasterFieldbus Communication Interface Module
规格参数
- 产品定位：MasterFieldbus（Fieldbus 300）主站通讯控制单元，安装于 Advant Controller AC410/AC450/AC450RMC 通信槽位
- 适配控制器：Advant Controller AC410、AC450、AC450RMC（需 Master SW 版本支持，以原厂手册为准）
- 总线协议：ABB MasterFieldbus / Fieldbus 300（私有高速确定性现场总线）
- 通讯速率：最高 2.5 Mbps（依电缆长度和网络组态设定）
- 最大从站容量：单条 MasterFieldbus 最多管理 32 个现场分站/远程 I/O 站（依组态和实际负载）
- 接口形式：专用 DB 型现场总线端子（配 ABB 总线电缆及终端电阻）
- 电气隔离：系统背板 ↔ 现场总线 2500 V AC 光电/磁隔离（抗地环路干扰）
- 供电方式：DC 24 V 由控制器机箱背板供给，典型功耗 ≤ 4～5 W
- 板载资源：嵌入式通讯处理器 + 独立发送/接收缓存，不占用主 CPU 扫描周期
- 状态指示：前面板 LED — PWR（电源）、RUN（运行）、COM（总线活动）、ERR（故障）
- 冗余支持：可配置冗余 MasterFieldbus 链路或双 CI570 热备（依系统架构）
- 机械尺寸：234 × 112.5 × 27 mm（标准 Eurocard 欧卡尺寸）
- 净重：约 0.38～0.42 kg
- 安装方式：Advant Controller 机箱背板专用通信插槽，带锁定杆
- 工作环境：0…+55℃（部分资料标注 -25…+70℃，以原厂手册为准），5%～95% RH 无凝露
- 防护等级：IP20（柜内安装）
- 认证/合规：CE，RoHS 豁免（legacy system），EN 61000 EMC 工业级
产品介绍
CI570 是 ABB Advant Controller AC400 系列里管 MasterFieldbus（Fieldbus 300）的那块通讯主控板。它插在 AC410/AC450 控制器机架的通讯槽，一头走背板跟 CPU（PM511/PM573 等）交互，另一头做 MasterFieldbus 主站，周期性轮询下挂的 S800 I/O 站、S900 智能从站或老式 MasterBus300 设备，把现场 DI/AO/AI 数据确定性地上送控制器参与闭环控制。板子自带独立处理器和缓存，总线扫描不占主 CPU 资源，背板与现场总线之间 2500V 隔离——这在老厂多地电位差的场合很重要。
有一点要注意：它不是 Profibus DP 或 Modbus 卡（那是 CI541V1 / CI532V02 的活）。CI570 只跑 ABB MasterFieldbus/Fieldbus300，换板前确认你系统组态里选的就是这种总线，别买错。另外 Advant 450 新版固件支持冗余 CI570 对，老版本可能只单配，核对原柜图纸。
应用场景与行业案例
痛点切入
我处理过一套纸浆蒸煮工段，AC450 报”MasterFieldbus Timeout”，现场 S800 AI 全掉通讯。查下来是 CI570 板内光耦老化，下雨季柜内微潮加速了失效。这种模块一挂，整条 Fieldbus 链路上所有远程 I/O 失联——比单个 DI 卡故障严重得多，所以老 Advant 柜我一般建议备一块或做冗余配置。
典型场景
- 电力/化工老厂 Advant Master 系统保留改造 — AC450 通过 挂 S800 I/O 站做温度/流量采集，原 MasterFieldbus 布线不动直接沿用
- 制浆造纸蒸煮/碱回收工段顺控 — 多 S800 站分布在高温高湿区， 隔离抗干扰保住通讯不抖
- 冶金烧结/球团配料系统 — Fieldbus300 确定性扫描适合秤重皮带闭环，不依赖第三方网关
- 水处理/化水除盐顺控柜 I/O 扩展 — 原有 AC410 借 新增 S800 站，不换控制器
真实案例
华南某自备电厂化水车间，Advant AC450 带两条 MasterFieldbus 各挂 6 个 S800 站。运行第 14 年，一号 RUN 灯闪但 COM 不亮， 站陆续报离线，除盐顺控被迫切手动。停机窗口 3 小时，拔出旧 （3BSE001440R1），插入全新件，控制器自动识别，在线装载总线组态参数（存于控制器 Flash，不需重下装 本身），总线 30 秒内重建，所有 站恢复在线。老师傅说：”幸亏柜子里留了块备件，这卡一坏全线化水就瘫。”
