描述
产品深度介绍

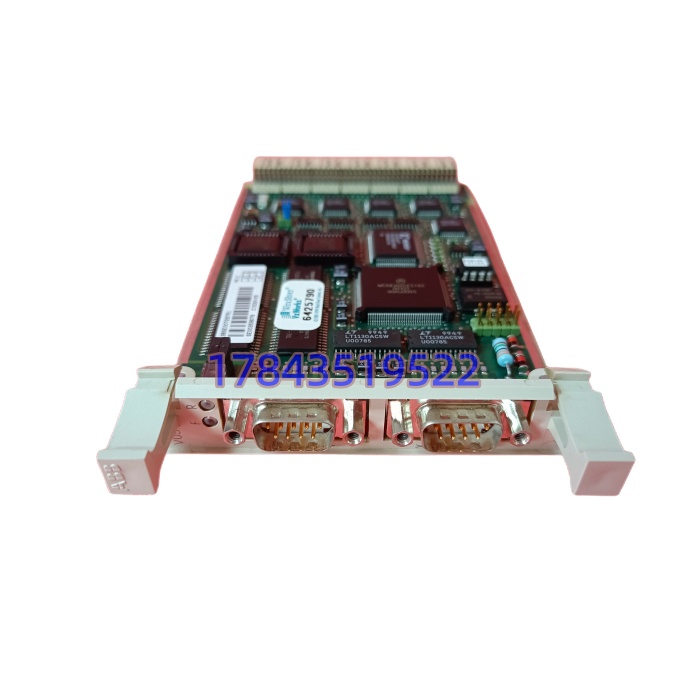

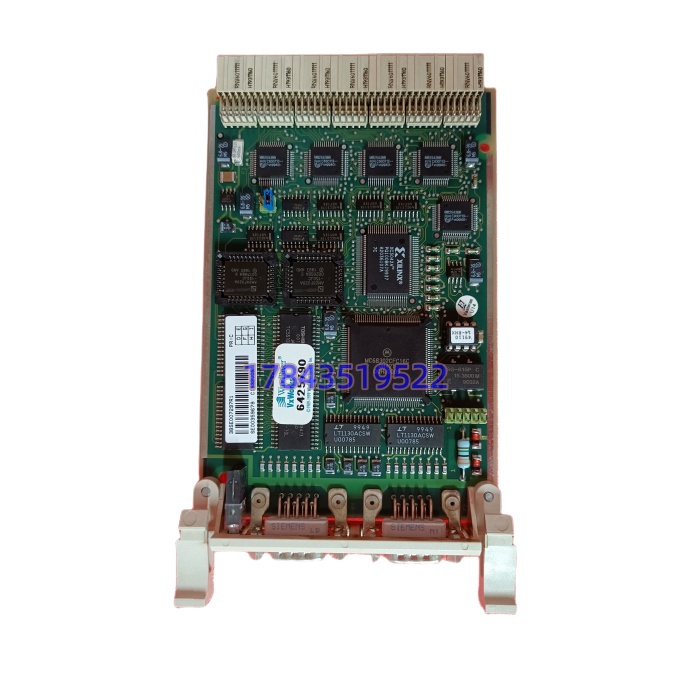

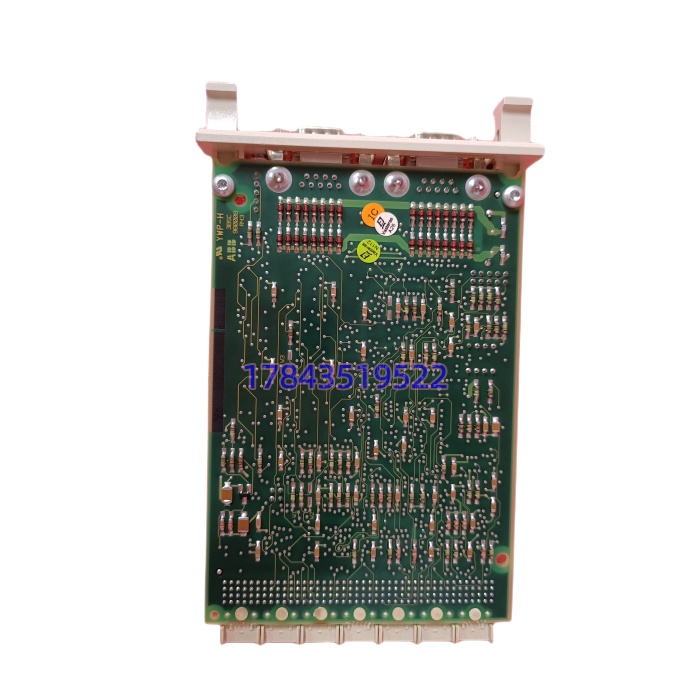

CI532V05 3BSE007297R1 是 Advant OCS 系统专用 MVI 通用串口子模块，作用是给老 ABB DCS 扩展两路隔离串口，用来对接第三方仪表、称重仪表、分析仪、其他品牌 PLC，实现串口数据交互，不需要额外外挂网关。
现场真实故障背景：老化工、电厂辅控系统经常出现串口通讯断断续续、数据时有时无；故障表象是部分第三方仪表数据偶尔归零、跳变。很多情况是 CI532V05 板卡串口驱动老化、隔离电路损坏。此板卡故障不会直接导致控制器停机，但第三方设备数据全部失联，影响工艺监控与联锁。
注意：该模块是 Advant OCS 专用子板，不能直接用在 AC800M 系统，硬件插槽定义不兼容，不要混用。
关键技术规格
| 参数项目 | 详细规格 |
|---|---|
| 完整型号 | CI532V05，订货号 3BSE007297R1 |
| 模块类型 | MVI 通用 Termchar 通讯子模块 |
| 通道数量 | 2 路独立串行通道 |
| 电气接口 | RS‑232 / RS‑422 / RS‑485（每路电气隔离） |
| 支持协议 | Modbus‑RTU、DF1、3964R，用户自定义协议 |
| 最大波特率 | 19.2 kbit/s |
| 供电来源 | Advant 控制器背板供电，无外部电源端子 |
| 工作温度 | -20℃ ~ +60℃ |
| 相对湿度 | 5‑95%，无凝露 |
| 防护等级 | IP20（机架内部板卡） |
| 重量 | 约 0.55kg，产地瑞典 |
| 安装形式 | 插入 Advant 控制器内部子模块插槽 |
更换拆装操作指引
前期准备
⚠️重要提醒：CI532V05 不支持热插拔，带电插拔会损坏串口隔离芯片甚至控制器背板，必须控制器停机再操作ABB。
- 工艺确认：做好工艺风险评估；涉及联锁点，优先切手动，解除相关联锁，做好操作票。
- 控制器停机，整套机架断电，等待 5 分钟电容放电。
- 工具：防静电手环、防静电垫、标签纸、手机、万用表。
- 备份工作 1）完整备份 Advant 工程，保存工程到本地； 2）导出 CI532V05 两个串口的全部通讯参数：波特率、数据位、校验、停止位、主从模式、数据表映射； 3）拍照：外部 DB9 串口接线、板卡位置编号、插槽编号。
拆卸旧模块
- 记录板卡在控制器内插槽位置，不要记混槽号。
- 拆除外部 DB9 串口通讯线缆。
- 打开控制器机箱盖板，戴好防静电手环；松开 CI532V05 固定卡扣，平稳拔出子模块。禁止撬动电路板。
- 检查母槽背板：检查背板插座针脚无弯曲、发黑烧蚀；如果背板针脚变形，只换板卡解决不了故障。
- 清理机架内部灰尘。
安装新
- 从防静电袋取出新模块，禁止触摸板卡金手指与元器件。核对型号 3BSE007297R1。
- 对准插槽，平稳垂直推入子模块，扣紧两侧固定卡扣，确认板卡完全就位无松动。
- 复原外部 DB9 串口接线；串口通讯电缆建议用屏蔽双绞电缆，屏蔽层单端接地，远离动力电缆，避免干扰。
上电调试验证
- 确认机架内部无遗留工具杂物；盖好机箱盖板。
- 控制器上电，等待系统完全启动。
- 打开 Advant 工程，核对模块硬件识别；下载通讯配置参数。
- 分别测试两路串口，查看第三方设备数据接收是否正常，无跳变、无超时报错。
- 连续运行至少 30 分钟，观察通讯状态无告警；将更换日期、模块序列号写入设备维护台账。
排障小经验：通讯间歇性丢包，优先查：屏蔽接地、串口线缆长度、波特率校验参数，再判断板卡硬件损坏。
