描述

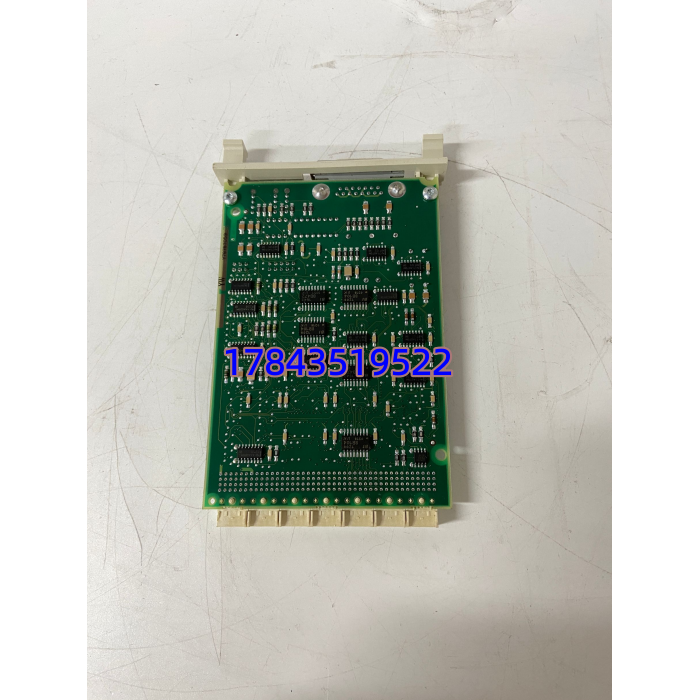

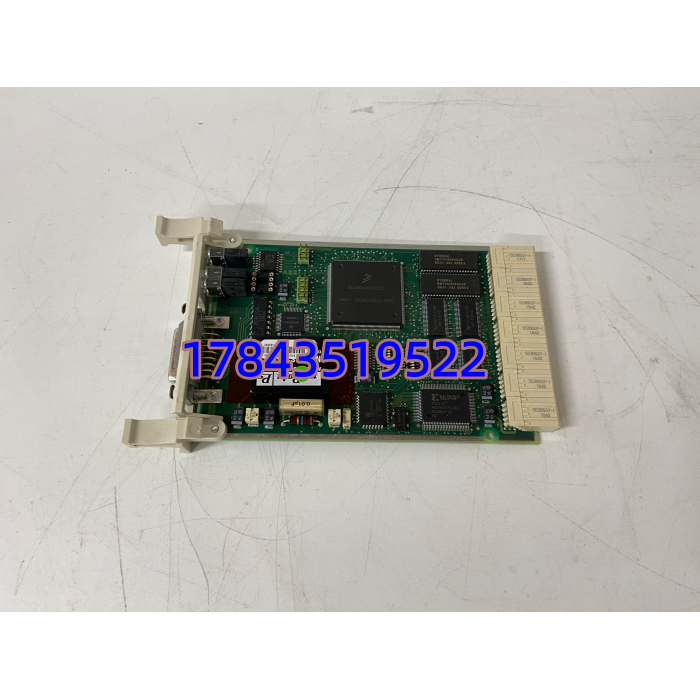

产品详情
· 型号：CB801（3BSE042245R1）
· 品牌：ABB
· 系列：Panel 800 Series — PROFIBUS DP Communication Interface Module
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 / Order No. | CB801，3BSE042245R1（ABB P/N） |
| 制造商 | ABB Ltd.（Switzerland / Global） |
| 产品类型 | PROFIBUS DP 从站（Slave）通信接口模块，用于 Panel 800 HMI 扩展或 Advant OCS 系统接入 |
| 通信协议 | PROFIBUS DP-V0 / DP-V1，符合 IEC 61158 / EN 50170 标准 |
| 传输速率 | 9.6 kbps ～ 12 Mbps，自动协商（Auto Baud Detection） |
| 站地址设定 | DIP 开关设定节点地址 1–126（部分固件支持 0–126），支持 GSD 文件组态 |
| 总线接口 | 1 × 9-pin D-Sub female（RS-485 A/B 差分），屏蔽双绞线，终端电阻 220Ω（外部） |
| 电气隔离 | 信号端口与系统背板间 ≥500V AC 电气隔离（加强绝缘，符合 EN 61140） |
| 供电方式 | 由 Panel 800 背板或系统底板 24V DC 取电（典型功耗 ≤5W，最大 10W） |
| LED 指示 | PWR（电源）、RUN（通信激活）、ERR（故障/配置错）、BF（总线故障） |
| 诊断功能 | 内置总线误码统计、断线/短路检测、模块状态上报至主站诊断报文 |
| 配置文件 | 提供标准 GSD 文件（需从 ABB 支持网站下载对应版本匹配所用主站） |
| 工作环境 | 工作温度 -20～+60℃，储存 -40～+85℃，湿度 5–95% RH 非凝露 |
| EMC / 认证 | CE、UL、cUL、Profibus 协会认证；符合 EN 61000-6-2（抗扰度）/ EN 61000-6-4（发射） |
| 安装方式 | Panel 800 HMI 背部专用扩展槽直插，或配套底盒 DIN 导轨安装（依具体柜型）；防护等级 IP20（柜内） |
| 物理尺寸 / 重量 | 约 45×100×25 mm（W×H×D）背槽型 / 约 121.5×49.5×153 mm 外挂型，重量 ≈0.2 kg |
产品介绍
在某化工厂碰到过 Panel 800 只靠以太网连 800xA、DP 网络没挂通信卡——辅机 PLC 突然切主站后 HMI 彻底失联，操作员看不见给水泵状态硬扛了四十分钟。CB801 就是拿来补这条 PROFIBUS DP 链路的：让 HMI 不只是”显示终端”而是合法 DP 从站，在主站扫描周期内拿到实时数据，不依赖额外 OPC 或网关。
严格来说，它只在 Panel 800 固件 v5.10 以上完整支持 DP-V1 扩展诊断（旧版 v4.xx 仅 DP-V0 基础读写），采购二手或库存机要确认背板兼容性和 GSD 文件版本匹配。对库存经理而言它的特点是：单价不高但停机能直接导致 HMI 与 DP 网络脱开——归 B 类中偏 A 类（视系统架构而定），且 ABB 近年对老款 CB80x 系列逐步缩减新产，渠道只剩库存尾货，不存在 Pin-to-Pin 替代模块可直接插原槽位，坏了只能换同型号或考虑整体 HMI 升代。
应用场景与库存策略
PROFIBUS DP 通信模块故障不直接跳闸机组，但会让 HMI 失去与现场 DP 网络的变量链接——在无人值守泵站或需 HMI 做就地操作的辅机控制盘，这就是”半盲操作”，安规上属不可接受状态，尤其 API 或危化工艺要求全程可视。
- 火电/化工—辅机控制盘 Panel 800 HMI 挂 PROFIBUS 连 S7-400/S7-1500 或 ABB AC 800M：DP 网络是辅机状态唯一可视化通道 → 建议按控制室/装置单元备 1 件周转件（Buffer Stock），密封防静电袋保存，每 2 年做一次背板插测验活。
- 水处理/建材—多台 Panel 800 并联同型号 DP 主站：可建 N+1 共享备件池跨站点周转，不必每台都囤。
- 老旧 Advant OCS 系统改造过渡期：CB801 用于保留原有 DP 网络兼容新 HMI → 若系统已立项全面升级 Panel 800 到 newer gen，不建议新增囤货，改为纳入整体 HMI 升级预算。
- 海外项目长周期运维：国内渠道尚有全新库存尾货，国外交期可能 12–16 周甚至报价 N/A → 运行同型设备≥3套建议锁定 1–2 件全新库存做 LTB（Last-time-buy），防后续渠道枯竭。
真实案例：
西南某污水处理厂三期扩建，3 面 MCC 柜各配 Panel 800 通过 CB801 读软启动器 DP 数据。投运第 6 年一个暴雨夜柜内凝露导致 CB801 通讯口 RS-485 芯片击穿，HMI 报”Bus Fault”所有电机状态变”？？？”。库房零备件，调货最近渠道等了 4 天（恰逢周末+端午），期间运行人员靠现场电流表目视巡检、手动就地启停，安监部门开整改单要求增设备机。事后只做两件事：①购入 2 件全新 分存两个片区库房（总成本不到￥6000）；②在 PM 计划里加一条”每年大修停电窗口插测通信卡 OK 灯及 DP 诊断帧”。教训很简单——这种没 Pin-to-Pin 替代的小模块，赌它十年不坏不如花几千块买块卡扔防潮柜。
