描述
产品详情

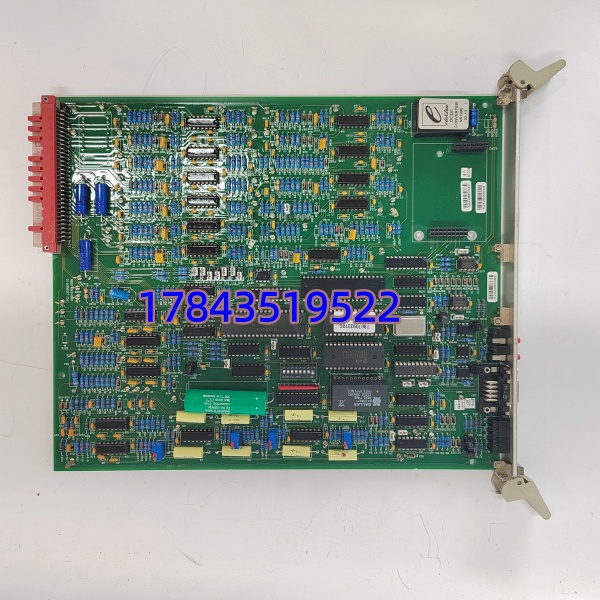

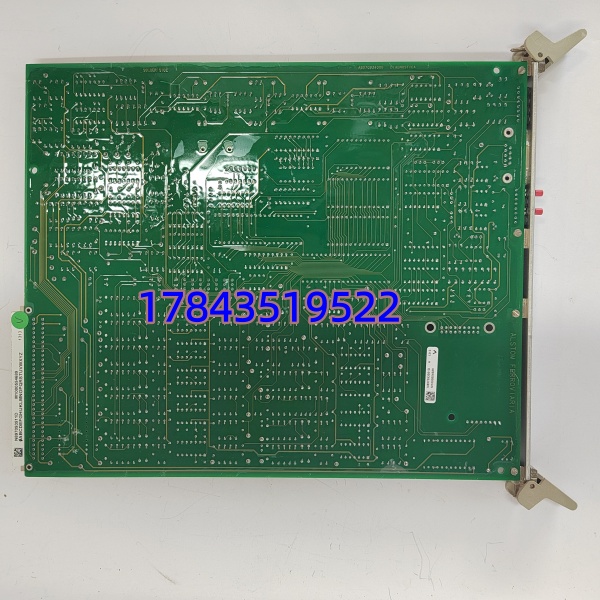

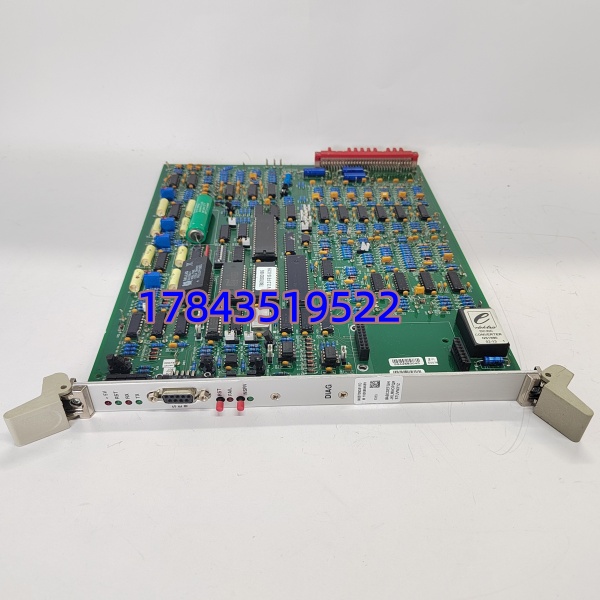

· 型号：N897093400H（Diagnostic & Processing Unit 总成）
含 N897093511D（CPU Card）＋ N897093051D（Interface Card）＋ 背板/电源
· 品牌：Alstom Power / ABB（现 GE Vernova 服务延续）
· 系列：GT Control & Protection System — Diagnostic Processing Unit (DPU / PDU)
规格参数
- 完整名称：Alstom/ABB N897093400H Diagnostic & Processing Unit for Gas Turbine Control Panel, with N897093511D Processor & N897093051D Interface Cards
- 适用系统：Alstom GT Control Panel（早期 KA/K 系列保护柜、部分 9FA/7FA 联合循环装置辅助保护/诊断柜），配合 Mark IV/V/VIe 或 DCS 做状态监视与事件记录
- 架构：专有多板架构 — CPU 子卡(N897093511D) + I/O 接口子卡(N897093051D) 插于金属背板，通过内部总线互联
- CPU 子卡(N897093511D)：嵌入式 MC683xx 或 x86 级（依 Rev），Flash + battery-backed RAM 存诊断事件/配置，看门狗，Boot ROM
- I/O 接口子卡(N897093051D)：多路 DI（保护继电器辅助接点）、DO（报警/状态 LED 驱动）、隔离 RS-232/485（连振动监测仪/火焰放大器）、部分版本带 Profibus DP 或 Modbus 从站口
- 事件记录：非易失存储 ≥5000 条 SOE（Sequence of Events），时间戳分辨率 1ms
- 供电：由控制柜直流屏供 DC 24V 或 48V（依柜型铭牌），内部经 DC/DC 转 ±5V/±12V 背板电
- 通讯上行：RS-232/485 或 Ethernet（TCP/IP 简单协议 / Modbus TCP 依版）送 GT HMI 或站控 DCS 做状态显示
- 状态指示：PWR、RUN、ERR、COM LED（各子卡独立 + 总成面板）
- 组态/维护：通过串口终端或专用 Alstom 诊断软件（早期 Windows 9x/NT 工具或 DOS 终端命令），只读访问事件缓存与 I/O 映像
- 安装：19″ 机架或控制柜门装/导轨固定（依具体柜型），通常紧邻保护继电器架
- 工作温度：0 ～ +55℃（控制柜内环境），储存 -40～+85℃
- 湿度：5%～95% RH 无凝露
- 认证：CE、UL（依批次），符合 IEEE C37.90浪涌抗扰（变电站级）
- 尺寸/重量：总成约 3U 半/全机架，≈1.8～2.5 kg（含子卡）
- 配套注意：与 Mark VIe 不直接替代——此为辅助诊断/记录单元，非控制 CPU（不替 WES5302）
产品介绍
N897093400H 是 Alstom/ABB 老代燃机控制保护柜里的”黑匣子+诊断管家”——N897093511D 跑固件收集保护继电器辅助接点、火焰探测状态、振动跳闸预告等信号，打时间戳存入 SOE，同时通过 N897093051D 接口卡把状态送上位 HMI 或 DCS 做报警提示。它本身不参与跳闸（真正的保护跳闸在 Mark V/Vie VCRC 或独立保护继电器），功能是让运维看到”保护为什么动、之前发生了什么”。
和 Mark VIe WES5302 完全不同，这卡不能替控制 CPU，只做辅助诊断记录。坦白讲现场最大坑是电池——板上 NVRAM/SOE 靠锂电池或超级电容维持，过期丢事件记录。换子卡（如 N897093511D）时注意静电防护，程序/配置存于板载 Flash 但 SOE 缓存依赖电池——新板第一次上电可能需从串口初始化或自动从现存配置恢复（依 FW）。买备件强烈建议买已测好成对套件（511D+051D+背板），单换 CPU 卡易因背板总线版本不匹配不 boot。
应用场景与行业案例
痛点切入
我在 9FA 联合循环遇过年检时发现 N897093400H 面板 ERR LED 常亮——进串口读诊断报”NVRAM Checksum Fail”，原是板上 3.6V 锂电池耗尽（目测漏液轻微）。因 SOE 仅作分析用途非跳闸链，临时清报错继续运行，订 子卡（含新电池）择期更换。换时注意：旧卡 SOE 会丢但配置通常自动从 Flash 重读；若完全不 boot 可用串口 XMODEM 重灌固件（需原厂 .bin 文件——很多厂没备份，这点很要命）。
典型场景
- 9FA/7FA/6B 燃气轮机组 — 辅助保护诊断柜，采集保护继电器辅助接点、火焰失败信号、振动预报警做 SOE 记录
- 联合循环电厂启动调试 — 分析首次点火时保护系统动作顺序（谁先跳、哪个火焰失败）
- 老 Alstom KA/K 系列改造 — 保留该诊断单元做历史数据回溯，主保护逐步迁 Mark VIe
- 自备电厂燃机辅机柜 — 与 DCS 通过 Modbus/串口交换报警字与设备健康位
- 老厂备件更换 — 原 Alstom 服务转 GE Vernova 后部分号 Last-Time-Buy，需找 NOS/测好拆机
真实案例
南方某 9E 燃机，调试阶段首次点火失败 DCS 只报”Protection Trip”无细节。查 N897093400H SOE 记录（通过串口终端 LIST EVENTS）发现 Ch.14（Flame Failure #2 燃烧室）比总跳闸早 120ms——确认是 #2 火焰放大器调整不良而非电保护误动。后因柜内高温加速电池耗竭，年度定检发现 ERR LED 闪（NVRAM 弱电池），订 （CPU 子卡，含新电池）趁低负荷窗口断电拔出旧 511D、插新（背板及 051D 接口卡不动），上电 RUN 灯常亮，串口确认 SOE 空但配置正常（Flash 自举），后续点火 SOE 正常记录。老师说：这东西不是保护但没它查事故像瞎子。
