产品详情

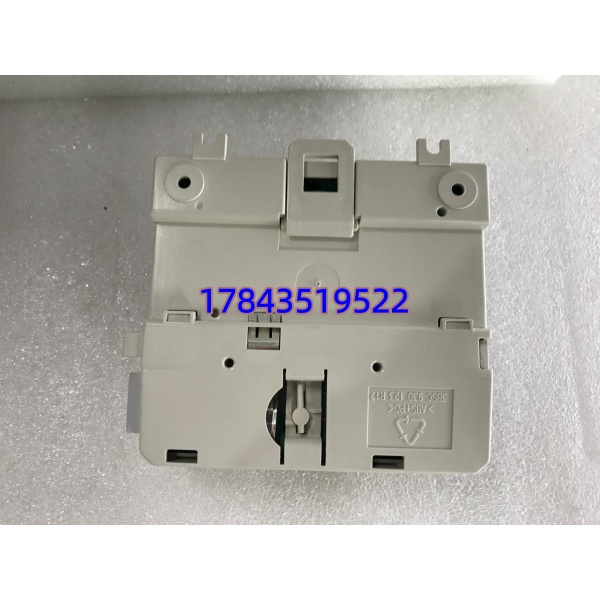

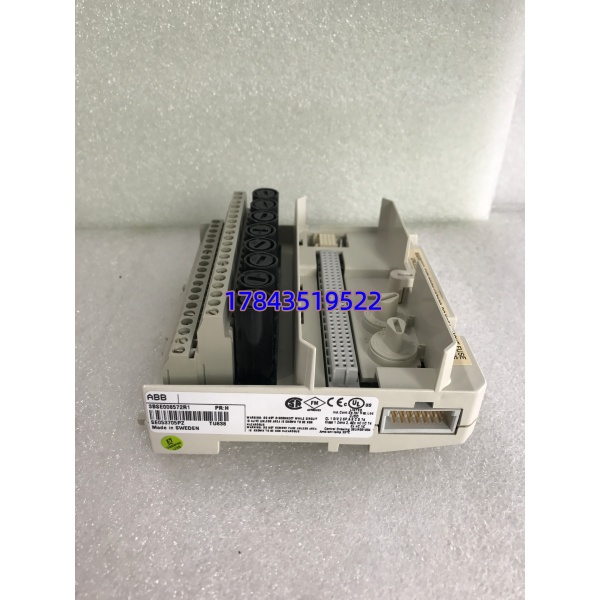

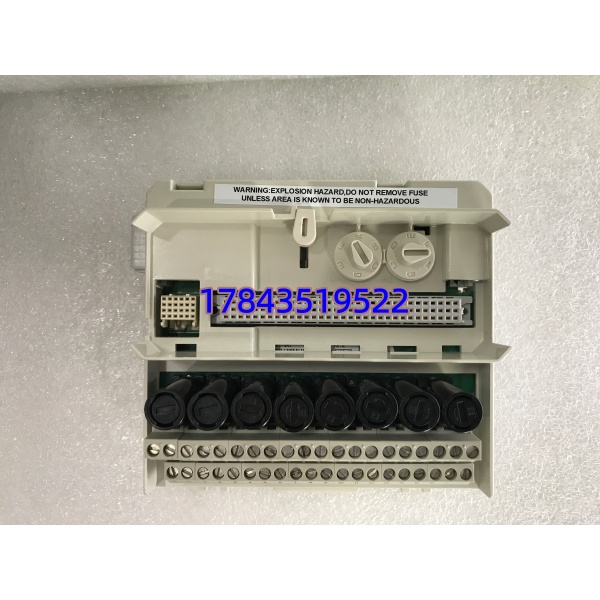

· 型号：AI810（3BSE008572R1）
· 品牌：ABB Ltd.
· 系列：ABB S800 I/O Series — Analog Input Module (AI810)
规格参数
| 项目 | 规格 |
|---|---|
| 模块类型 | S800 I/O Analog Input (AI810) |
| 适用系统 | AC 800M (PM851/861/891 等)、Freelance 2012+、800xA 连接 |
| 输入通道数 | 8 路独立（可组态差分或单端） |
| 支持输入信号 | 4–20 mA、0–20 mA、±10 V、0–10 V、0–5 V（软件选择） |
| A/D 分辨率 | 16 bit（65,535 counts full scale） |
| 精度 | ±0.1% of reading ±1 LSB（校准后，见 AI810 Datasheet） |
| 输入阻抗 | 电流 ≈ 250 Ω（需外部 shunt 或端子板内置），电压 > 1 MΩ |
| 电气隔离 | 通道组 ↔ ModuleBus 背板 ≥ 500 V AC (1 min) |
| 断线检测 | 4–20 mA 模式下 < 3.6 mA 报 Sensor Break |
| 更新周期 | 与 S800 循环时间同步，典型 50–250 ms（依组态） |
| 配套端子单元 | TU810 (标准)、TU812 (紧凑)、TU814 (冗余) 等 S800 TU 系列 |
| 背板电流消耗 | 典型 70 mA @ 5 V DC（需核算 S800 机架电源 TU8xx 余量） |
| 前面板 LED | Module OK (绿)、Error (红)、每通道 Group LED 可选 |
| 工作温度 | 0 ～ +55℃（控制室级），存储 -40～+85℃ |
| 认证 | CE、cULus、DNV GL、LR、RoHS |
| 物理尺寸 | 单体宽 12.5 mm（S800 窄体），插 TU 端子单元 |
产品介绍（切入策略：D-核心数据驱动）
一块 AI810 在典型化工装置里管 8 个关键模拟点——主蒸汽压力、汽包水位、再热温度、给水流量等——精度标称 ±0.1%，实际现场我们标定时发现温漂在柜内 >45℃ 会往 +0.05% 爬，所以定期（2 年）做零位检查还是有必要的。严格来说它只在 Terminal Unit (TU810/812) 带 250 Ω shunt 时做 4–20 mA→1–5 V 转换，裸插模拟源直连电压模式才准，买前确认你现用 TU 型号是否含 shunt 电阻（大部分 TU810 标配含）。
从供应链看：AI810 (3BSE008572R1) 属 经典件但仍产，部分区域 ABB 推 AI830A (3BSE013208R1) 做高端替代（更多通道/隔离），物理插槽兼容但 Firmware 要求不同——老线延寿继续用 没问题，新项目建议 AI830A 若预算允许。建议按 机架数每 3–4 个机架备 1 块冷备件。
应用场景与库存策略
模拟量卡故障往往表现成渐变漂移而非全坏——某天 DCS 趋势所有点同时偏高 1.5%，查半天以为变送器批量漂，其实是 基准微调寄存器受 ESD 干扰复位。换卡重校准解决。
典型场景与备货建议：
- ：非它不可（过程变量主采集），建议每 3–4 个 机架（或 ≥12 块 ）备 1 块冷备件存 MRO 柜。
- ：小系统单机架也建议最低备 1 块。
- 老线延寿 — 原 AI801 标号件等同：可互替，买时确认 TU 兼容（TU810 系列通用）。
- 新项目 — 考虑升 AI830A：若机架电源余量够且 CBM 支持，新项目用 AI830A 获更好通道密度（8/16 ch 可选）及 HART passthrough 支持。
真实案例：
某 300MW 机组 CCS 系统（AC 800M + I/O），大修后上电 #2 (Slot 5) 所有 8 通道示值固定 32767（满量程 RAW）——短接输入端仍不变，确认 A/D 控制 ASIC 闩锁。库房有拆机测试 OK 同型号 (3BSE008572R1)，断电拔出旧卡（记录槽位号！），插入新卡，上电 Control Builder M → Hardware → Verify Module，原 I/O Definition 不变需 Re-download HW Config or Soft Reboot Controller。示值恢复正常，做 Channel Cal Zero/Span 确认误差 ±0.1% 内。提醒： I/O 支持热插拔但建议确认邻槽紧固，换完务必进 HW Status → Read Module Diagnostics 确认 No Fault。
