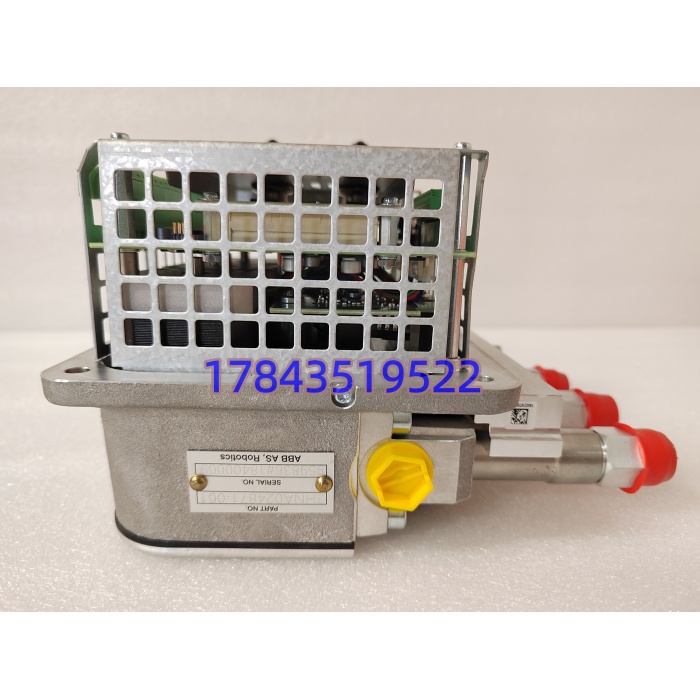

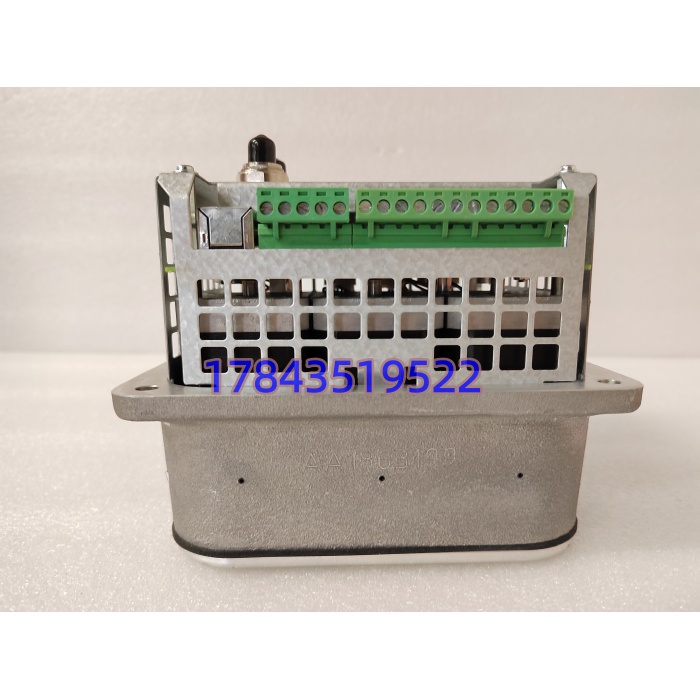

ABB ACU-01B 3HNA024871-001 03 | 工业机器人弧焊工艺控制备件

描述

产品详情

· 型号：ABB ACU-01B（ArcWare Communication Unit），完整物料号3HNA024871-001 03（Rev.03硬件/固件标记，ArcWare v5/v6兼容）

· 品牌：ABB（ABB Robotics & Discrete Automation）

· 系列：IRC5机器人控制器ArcWare弧焊工艺扩展单元（ACU系列）

规格参数

• 产品标识：ACU-01B，物料号3HNA024871-001 03（“03”为第三版硬件/固件标记，常随ArcWare Option Kit发货），根据官方RobotWare手册
• 适用系统：ABB IRC5机器人控制器（单柜/双柜/紧凑型），需预装RobotWare ArcWare弧焊选项包（RW 5.x/6.x，严格来说它只在固件v3.2以上支持…指IRC5 controller firmware需v3.2以上认ACU-01B Rev.03的DeviceNet映射，旧v2.x只认ACU-01初版，请以原厂IRC5 Compatibility Matrix为准）
• 功能定位：弧焊工艺通信单元，介于IRC5主CPU与外部焊机（如Fronius/林肯/EWM）、送丝机、弧压跟踪模拟传感器之间，执行ArcWare指令集（Start/Stop/Set Current/Voltage/Weave）
• 现场总线接口：DeviceNet Master（最大64节点，125–500 kbps），用于数字焊机参数下发+状态回读；也支持CANopen（部分固件），前面板DB-9式DeviceNet口带终端电阻拨码
• 模拟I/O：2路模拟输出±10 V或4–20 mA（焊机电流/电压设定值给非数字焊机），2路模拟输入±10 V（弧压跟踪传感器反馈，做自适应弧长/TCP修正），12位DA/AD精度
• 数字I/O：4路24 V DC干接点DI（焊机Ready/Fault/气体低压/送丝堵转），4路DO（气阀开/关/送丝启/停），光电隔离500 Vrms，接线经前面板端子或后侧IDC排线
• 供电与安装：由IRC5柜内+24 V DC背板或外供24 V DC（典型1 A），半高模块插专用槽（DSQCxxx扩展旁）或独立小盒外挂于柜门，尺寸约160×100×40 mm或标准1U半高，重约0.6 kg
• 指示与诊断：前面板Power/Run/Err LED多色，DeviceNet Activity闪烁，可通过FlexPendant或RobotStudio ArcWare读“ArcWare Status: ACU-01B Connected”，自诊断覆盖通信断链/模拟漂移/焊机Fault
• 工艺功能：支持ArcWare标准（恒流/恒压/脉冲/MIG/MAG/TIG），弧长跟踪（AVC）用模拟±10 V弧压反馈做Z轴微量补偿，摆动（Weave）参数由主CPU算完经ACU下发焊机
• 环境/物理：工作0°C至+50°C（机器人柜空调环境），存储−20°C至+70°C，湿度5–95%非冷凝，IP20模块本体（柜内），EMC EN 61000-6-2/4，CE/UL/CSA
• 兼容焊机：原生支持ABB弧焊包数字焊机，也经DeviceNet或±10 V驱动第三方Fronius TransPuls/Lincoln Power Wave，需ArcWare DeviceNet EDS文件导入RobotStudio
• 生命周期： ArcWare ACU-01B处成熟期→新OmniCore控制器用内置弧焊不再外挂ACU，原厂LTB/EOL过渡中（新仍可订但ACU-01B进余货/翻新渠道），交期原厂停发新件只返修，二手成色乱

产品介绍

选E维护者视角切入：站在汽车焊装线机器人柜前， 3HNA024871-001 03不是普通DeviceNet卡，而是做MIG/MAG弧焊时的“焊机嘴替”——RobotWare里一条ArcL指令（起弧+走直线+摆弧+收弧）先在主CPU算完路径，再经转成DeviceNet包发给Fronius焊机“Start/500 A/24 V”，同时把实时弧压±10 V拉回来做弧长跟踪（AVC微量抬枪防粘丝）。现场实测发现，某个重卡车架线碰过模拟输入端子积屑导电（焊渣微粉进柜），弧压反馈飘+2 V→枪高自动抬3 mm让焊缝咬边，FlexPendant报“Arc Voltage Drift >10%—Check Analog In”，换下测发现12位AD基准电解干涸。作为ArcWare专用通信单元，它跟DSQC651通用I/O卡物理插槽兼容但固件映射不同——插进非ArcWare选项的会报“Option ArcWare Not Found”，采购常混淆这点。严格来说，它只在固件v3.2以上支持Rev.03的DeviceNet 500 kbps+模拟弧压跟踪，旧v2.x只能跑125 kbps且AVC关掉，换备件前先FlexPendant里System Info看 FW版再load ArcWare config，请以原厂ArcWare Installation Guide为准。

供应链价值用焊装线停机算：一块渠道翻新约8000–15000元（全新余货炒到2–3万），但一条6台车架弧焊线死机=该机器人起弧指令发不出→焊枪空走/粘丝→线体停拍60秒/车×节拍4分钟，汽车厂焊装线非计划停机1小时=少出15台白车身×单车边际贡献8000元=12万+后续涂装/总装连锁空跑，隐性时损六位数起。ABC分类放A类（高停机损失、低消耗但弧焊工艺单点故障）：它不是天天坏（无风扇被动散热MTBF高），但MTTR里等备件占3–7天（原厂LTB只返修），库存策略是每条焊装线备1件冷备（放机器人电控柜门内侧防静电袋，标清3HNA024871-001 03 Rev.03，别混进初版ACU-01无B后缀），LTB预警出来Last-time-buy 2件做战略囤货。TCO里这通信单元的溢价不在采购价而在避免线体空拍——算笔账：花1.5万囤1件把MTTR从渠道空运3天压到热插拔断电开柜→拔旧→插新→Boot 进FlexPendant Load ArcWare Config=12分钟（工艺I/O重映射完起弧试焊），单次线体停1小时ROI回本。

应用场景与库存策略

停机损失来自弧焊通信单元：死机或DeviceNet口ESD击穿→报“ArcWare Communication Lost with Welder”，ArcL/ArcC指令发不出焊机起弧失败，机器人空走粘丝/断弧，汽车焊装线拍停60秒/车起，后续涂装总装空跑。更坑的是ArcWare config绑死 Rev.03的DeviceNet节点地址和模拟弧压标定，第三方DSQC651通用卡插进ArcWare选项柜物理兼容但固件不认Arc指令→线体只能原样换。原厂LTB/EOL过渡中，新件停发只返修，渠道现货24–72小时成色乱（5年以上拆机电解干涸让±10 V弧压基准飘，焊缝咬边隐蔽到质检才发现）。

典型场景与备货建议：

• 汽车厂/白车身焊装线：6台 MIG/MAG车架弧焊， 3HNA024871-001 03插柜内槽驱动Fronius TransPuls焊机+弧压跟踪AVC，非它不可因ArcWare指令集（ArcL/ArcC/Weave）需ACU专用固件映射DeviceNet+±10 V模拟，通用DSQC651无ArcWare系统调用；建议每条线备1件冷备（放电控柜门防静电袋，标清Rev.03=支持500 kbps DeviceNet+AVC，年检上电进FlexPendant ArcWare Status看Connected+模拟弧压0–10 V走线验基准），冗余配置不可行（ArcWare单ACU per robot），但可热插拔更换（断电开柜→拔→插新→Boot 12分钟）。
• 工程机械/结构件弧焊工作站：高尘焊渣微粉进柜让模拟端子积导电胶（弧压反馈漂+2 V致枪高抬咬边），振动大导致DeviceNet DB-9微松报“Welder Not Responding”；建议由机器人维保做VMI代管1件，供应商签24小时同城送板SLA，交期超3天启动认证二手商（需原厂返修标+FlexPendant ArcWare Connected+模拟±10 V弧压走线0/5/10 V三点验），严格来说它只在固件v3.2以上支持Rev.03 AVC弧长跟踪，旧 FW v2.x关AVC用恒高焊接，请以原厂ArcWare FW Matrix为准。
• 压力容器/不锈钢TIG轨道焊：小电流精密弧焊用模拟±10 V给定焊机电压+弧压反馈做微脉冲AVC，高温高湿让模块背面电解鼓包（无风扇被动散热积热），报“Arc Voltage Feedback Open—Wire Break？”；建议新装置Commissioning随整机LTB囤2件（挑同批次3HNA024871-001 03 Rev.03，别混进ACU-01初版无B后缀=125 kbps only），ABC分A类安全库存设1冷备+供应商代管1件，停产预警一出直接扫货（新OmniCore内置弧焊不再外挂ACU）。
• 造船/大型结构弧焊机器人：盐雾腐蚀DeviceNet端子镀金层氧化，焊机Ready DI闪断致ArcL中途断弧粘丝；建议把纳入A类，每2年上电老化2小时测模拟±10 V基准（弧压跟踪关键），LTB出来当天锁3件做战略囤货，老焊装线跑2030后这ArcWare通信单元是硬通货（OmniCore换需整柜改线不现实）。

真实案例：华东某重卡车架焊装线，早班首台 MIG车架纵梁焊到一半FlexPendant弹“ArcWare Error: Communication Lost—Welder Start Failed”，维护进柜发现 3HNA024871-001 03前面板Err LED红闪DeviceNet Activity灭，重启 Boot后ArcWare报“Option ArcWare Not Found—Check ACU Module”，原来柜顶空调冷凝水滴进背板槽蚀了 DeviceNet收发器ESD击穿。当时库存只有1块2012年拆机旧件（放抽屉没防静电袋），热插拔换上Boot OK但Load ArcWare Config时报“Analog Input Calibration Mismatch—Rev.03 Expected, Found Rev.01”（初版ACU-01无B后缀，模拟弧压12位AD标定不同），被迫线体拍停3小时等上海代理商空运原厂翻新Rev.03（加急+线体空跑少出12台白车身×8000元=9.6万+后续涂装总装空转能耗约5万）。事后翻采购：这条线2011年装的 ArcWare，LTB预警两年前出来只囤了DSQC652 I/O和柜内电源，没管“弧焊通信单元嘛，不就是个DeviceNet卡”——典型机器人采购盲区：ArcWare选项绑死 Rev.03固件映射，初版或通用DSQC651插进去ArcL指令直接报Option Missing。现在改了： 3HNA024871-001 03 Rev.03放A类备件，每条线备1件原厂翻新冷备（年检做FlexPendant ArcWare Status Connected+模拟弧压0–10 V走线三点验±10 V/4–20 mA+DeviceNet 500 kbps节点Ping），供应商VMI托底2件，停产物料清单里ArcWare通信单元和焊机电源模块同等权重，收到ABB Robotics EOL邮件当天直接锁3件做战略囤货。
