描述
产品详情
· 型号：81943A041-1
· 品牌：ABB
· 系列：ABB Industrial Automation Components / PGC-20 Series Accessory
规格参数
- 产品类型：模拟信号放大调理模块（Amplifier / Signal Conditioner Assembly）
- 供电电压：24 V DC（典型，允许范围需核对铭牌；部分变体兼容 100–240V AC/DC，以实物为准）
- 输入信号：1 路模拟，支持 mV / 电压(0–5V) / 电流(4–20mA) 可配置（跳线或 DIP）
- 输出信号：1 路模拟，0–10 V DC 和/或 4–20 mA（有版本双输出同时可用）
- 增益范围：0.1 × ～ 100 × 连续可调（板载多圈电位器或 DIP 组合）
- 精度：±0.1 % FS（典型 @ 25℃）
- 线性度：≤0.05 % FS
- 响应时间：≤1 s（典型，-3dB 带宽依增益设定）
- 输入阻抗：电压模式高阻抗（≥1 MΩ），电流模式 250 Ω（4–20mA）
- 输出负载能力：电压输出 ≥2 kΩ；电流输出 ≤500 Ω @ 4–20mA
- 隔离电压：输入—输出—电源 2500 V rms（1 min）
- 温度系数：≤50 ppm / ℃（典型）
- 工作环境：0 ～ +55℃（部分资料 -20～+60℃），湿度 5–95% 非凝露
- 存储温度：-40 ～ +85℃
- 安装方式：35 mm DIN 导轨（EN 60715）
- 指示灯：PWR（绿—电源正常）、SIG/FAULT（黄/红—信号超限或断线，依版本）
- 尺寸（约）：112.5 × 75 × 32.5 mm（H×W×D），重 ≈0.2–0.5 kg
- 认证：CE，IEC 61000-6-2EMC，需核对具体版本
- 典型配套：ABB PGC-20 / PGC-5000 过程气相色谱导热检测器放大器、ABB 分析仪机柜
产品介绍

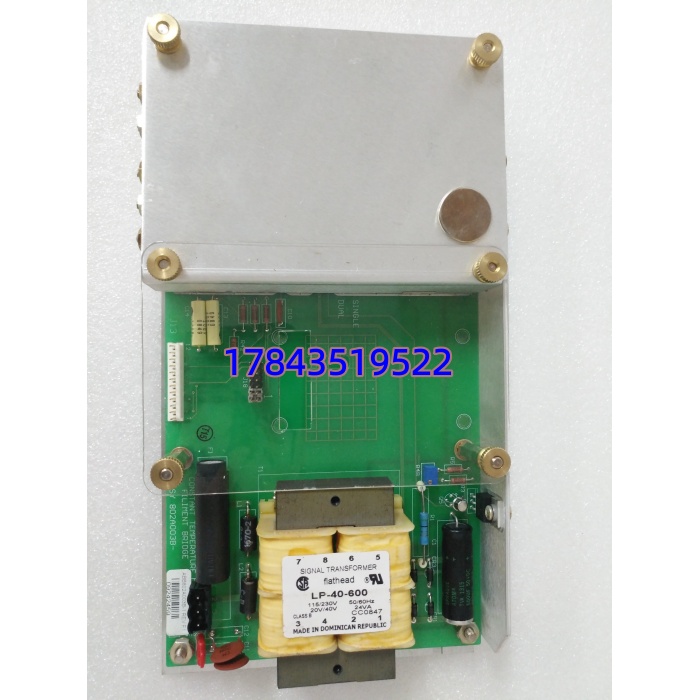

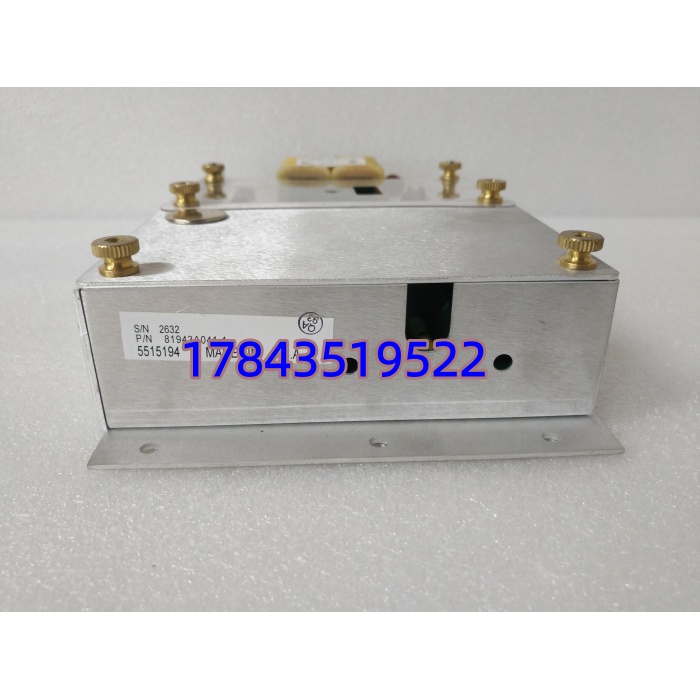

81943A041-1 是 ABB 专用的模拟信号调理放大器，最常见于 PGC-20 系列过程气相色谱做导热检测器（TCD）信号放大——把 μV～mV 级热丝差分信号放大成 DCS 能认的标准模拟量。它带电气隔离防地环路干扰，增益靠板上多圈电位器调，不依赖软件，现场换件后重新校零/标定即可投用。
坦白讲这东西在过程分析柜里比普通变送器隔离器精度高、噪声低，但调零点要小心——热平衡未稳定时别乱拧。ABB 对该组件未像 DCS 模块那样公开详细 datasheet，参数以模块铭牌及 PGC-20 维护手册为准。停产多年，找测试过关拆机件是唯一现实渠道。
应用场景与行业案例
我在化工厂遇过：PGC-20 色谱柱温稳定但峰面积逐日漂移，查 DCS AI 正常，量放大器输出端随室温微变——拆下发现板上调零电位器碳膜老化阻值漂移。换新 81943A041-1、待检测器热平衡后重新 Zero Calibration，读数回归。这种慢漂容易被误判为色谱柱劣化。
典型场景：
- 过程气相色谱（PGC-20/5000）— TCD 导热检测器信号放大调理，ABB 原厂指定备件。
- 微弱热电偶/应变片信号调理 — 实验室或测试台架需高增益低噪声放大。
- 老线模拟量变送 — 现场传感器输出不足驱动长距离电缆，经本模块升压隔离后送 DCS。
- 分析仪机柜 — 各类 ABB 分析仪表配套信号调理单元。
真实案例：
某炼化 在线色谱，大检修后投运发现所有组分峰面积偏低约 30%，以为标定气过期或柱效降。维保工程师量放大器输入（TCD 电桥差分）信号正常，量输出仅约预期 70%——拆下 81943A041-1 发现 Gain 电位器被人误碰过（上次检修没锁罩）。先试复位增益未果（碳膜段已坏），库房有测过的拆机件，断电更换→ 待 TCD 热平衡（约 45 min）→ Zero + Span 标定→ 峰面积恢复正常。老师傅念叨”分析柜里这小板子比柱盒娇贵，调完一定扣盖子”。
