描述
产品详情

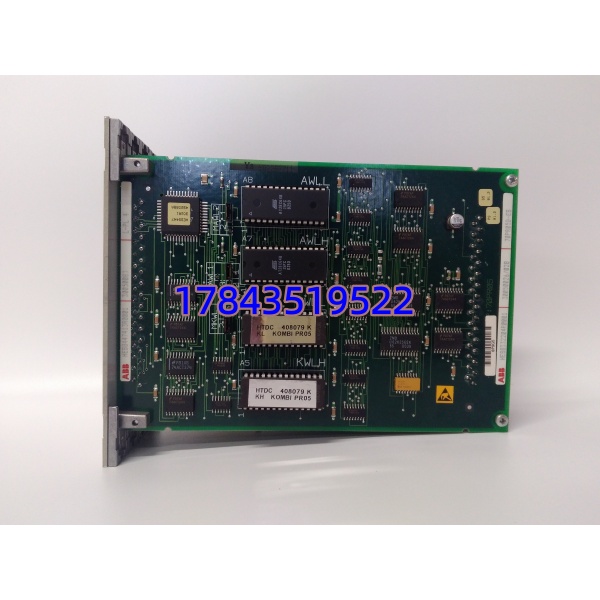

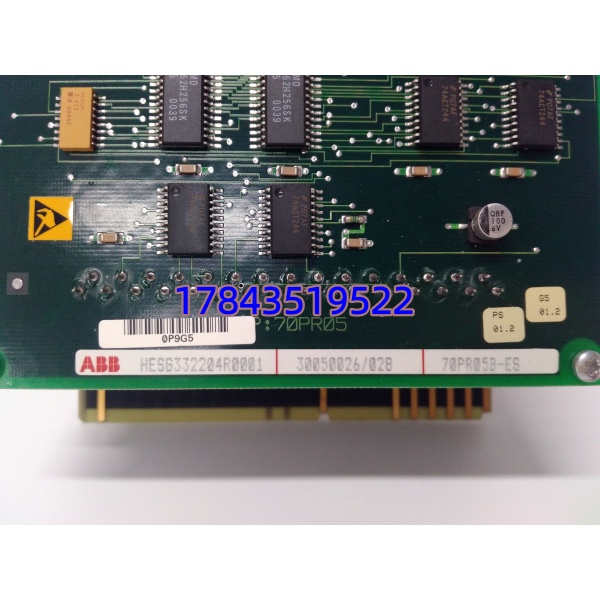

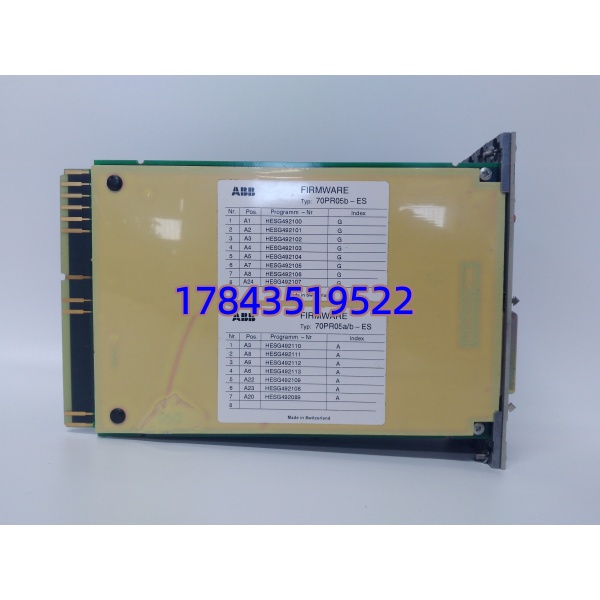

· 型号：70PR05B-ES（订单/索引 HESG332204R0001）
· 品牌：ABB
· 系列：Procontrol P / Advant OCS — 24 V DC Digital Input Module (16 pt)
规格参数
- 模块类型：数字量输入模块（Digital Input, 24 V dc, 16-point, Sink/Source 依接线）
- 适用系统：ABB Procontrol P（PM320 / PM330 CPU 机架 I/O 或远程 RI/O 站）、部分 Advant OCS 老扩展架（依硬件目录）
- 安装位置：Procontrol P 标准 I/O 机架槽位（与 70PSxx 电源、70AXxx AI、70DXxx DO 等同机架）
- 输入通道：16 点，通常分 2 组 × 8 ch（组内共 COM，组间隔离）
- 额定输入电压：20.4–28.8 V DC（标称 24 V DC 现场侧）
- 输入类型：干接点或有源湿节点（24V DC），常见 Sink：现场开关→DI 点←COM 回 0V
- 输入电流：典型 5–7 mA/点 @ 24V DC（含 wetting current）
- 逻辑阈值：”1″ ≥16V，”0″ ≤9V（带迟滞防抖）
- 响应时间：典型 8–12 ms（滤波固定，部分版可软件组态快/慢）
- 隔离：现场侧与逻辑侧光耦隔离 ≥1500 V AC；通道组间隔离
- 供电：逻辑侧通过机架背板取 5 V DC；现场 24 V DC 经端子块供给
- 配用端子块：Procontrol P 系列弹簧/螺丝端子装配（依机架 — 常见老式 70TBxx 或等效）
- LED 指示：Module Run（绿）、Fault（红）、点状态 LED（部分版本分组指示）
- 热插拔：Procontrol P 机架通常支持在线插拔 DI 模块—单模块拔出其余扫描继续，CPU 报 Module Fault（依组态可能致输入映像保持/清零）
- 功耗：典型 2.5–4 W
- 工作温度：0℃ ~ +55℃（存储 -40~+85℃）
- 湿度：5%~95% RH 非冷凝
- 认证：CE / UL（系统级）
- 生命周期：EOL — 停产，仅二手/NOS 流通，建议 Last-Time-Buy 或锁定渠道
- 物理：标准 Procontrol P 模块宽 ≈ 25 mm（单槽），深 ≈ 180 mm，≈0.2 kg
产品介绍
（随机选：B 技术定位——”Procontrol P 老柜里最容易忽略的 DI 卡，因为它十年不坏然后突然光耦衰”）
70PR05B-ES 在 Procontrol P 系统里干最基础的活：把现场急停按钮、阀门限位、泵运行接点采进来送 CPU 参加联锁。它没模拟量精密也没通信高级，但老系统顺控全靠它喂信号——光耦老化（输入点永久 0 或抖动）是典型失效模式，尤其湿热环境运行 15 年以上。现场遇”限位开关明明闭合 DI 点不置位”先短接 COM-DI 排除现场线再怀疑此卡。
库存视角是典型 C→B 重分级件：原系统投用时定 C 类（单价低、MTBF 高），但 Procontrol P 已进入 EOL 整机淘汰期、同型号 NOS 越来越少——应升 B 类按 每同型机架族留 ≥1 件冷备（多相同机架可共享）。严格来说只在与你 Procontrol P 机架硬件 Rev（PM320 vs PM330 背板）兼容时直换；Advant OCS 若用 Procontrol P 作为远程 I/O 同样适用。ABB S800 DI 卡物理/协议完全不同不可替。
应用场景与库存策略
痛点切入
化肥厂 Procontrol P 控制尿素造粒转盘，大修后模拟试验发现 #2 架 Slot 4 原 DI(70PR05B-ES) 三点不置位——短接 COM-DI 点正常确认卡光耦局部老化。原厂 EOL 交期无限，调拆机件隔日到恢复。事后把 Procontrol P 全部 DI/DO/AI 按架数 1:1 补冷备列入 A/B 禁缺清单。
典型场景与备货建议
- 电力/化工老线 Procontrol P 顺控（PM320/PM330 机架） — DI 采集急停/限位/辅机反馈，非它不可因原架构指定。建议：B 类按每机架族留 ≥1 件（多相同配置架共享 1 件但建议 ≥1 物理备），AI/AO/DO 同理评估。
- Advant OCS 用 Procontrol P 作远程 DI 站 — 同上建议留备。
- 老系统 MRO 替换 — 原 DI 点不置位且排线/现场开关 OK，同型号一对一替换（插回原端子块不需重接线）。
真实案例
某炼油重整装置 Procontrol P 柜（PM330 + 6 槽 I/O）运行第 17 年秋检模拟 ESD 联琐，发现 #3 架 Slot 5 的 70PR05B-ES 第 11、14 通道强制 1 无响应——短接 COM-点量压正常，判定光耦局部衰变。库房有拆机同版（HESG332204R0001 后缀匹配），断电拔旧插新、确认端子块锁紧、上电 Run 绿亮—Force Test 全 16 点翻转 OK。老师傅说：”这卡比我工龄都大，二十年第一次坏，幸亏按你上次建议留了备件。”
