描述
产品详情

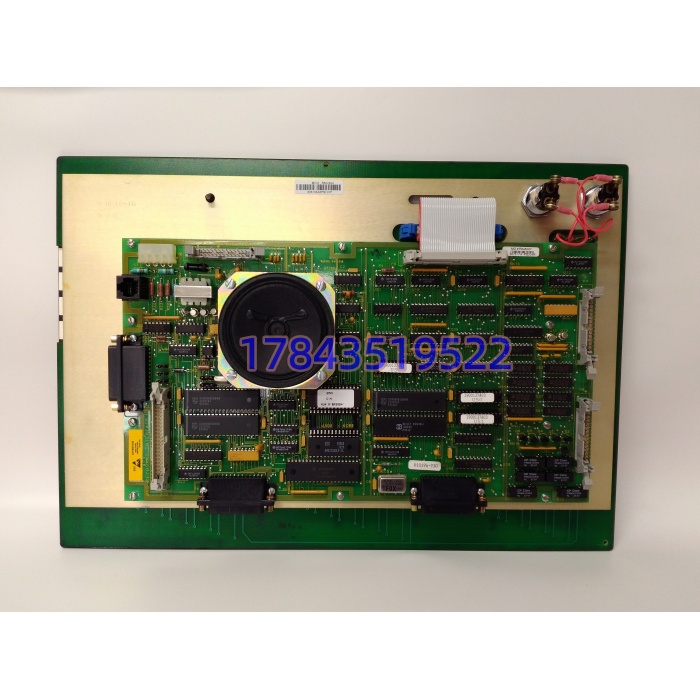

· 型号：6637517A1
· 品牌：ABB（Bailey Controls 继承线）
· 系列：ABB 660 系列 / INF 90 / INFI 90 备件族（660-MISC-3311 分组）
规格参数
| 参数项 | 规格值 |
|---|---|
| 硬件编号 / 分组码 | 6637517A1 / 660-MISC-3311（MISC=杂项接口类，3311 分组序号） |
| 产品定位 | 背板控制板 / MCS 键盘接口板 / Profibus DP 通信载板（依原机架 BOM 角色而定） |
| 适配系统 | ABB Bailey INF 90、INFI 90、System 800xA 早期扩展架、660 系列机箱 |
| 背板总线 | Bailey 专用机架背板（非 VME、非 CompactPCI），仲裁+数据+中断线 |
| 外部接口 | 依版本：9-pin DSUB（RS-232/485 或 MCS 键盘）、Profibus DP DSUB、以太网变压器（部分载板） |
| 通信协议 | 依固件：Profibus DP（IEC 61158/61784）、Bailey 专有 INFI 网、Modbus RTU 透传 |
| 供电 | 机架背板 +5V DC（典型 <5W），部分版本含 +24V 辅助给键盘/端子 |
| 指示 | 电源/PWR、运行/RUN、通信/TX-RX、故障/FLT LED |
| 安装 | 专用槽位插卡式，非 DIN 单体；拔插需整机/机架断电 |
| 物理 | 约 260×125×53 mm，0.7 kg（依实板测量，商家页尺寸不一） |
| 环境 | 工作 0~60℃（商家标 -40~85℃ 是存储/降额混写），5-95%RH 非凝露 |
| 安规 | CE、UL、cUL、EMC 2014/30/EU、RoHS（早期版可能非 RoHS） |
| 生命周期 | Bailey INF 90 / 660 系 ABB 已归 Obsolete/Service，6637517A1 走 NOS 清算与有限维修，新项目推 AC 800M / 800xA 新架构 |
产品介绍
历史生命周期验证切入：INF 90 和 Bailey 660 是 ABB 吞并 Bailey Controls 后留下的 80-90 年代旗舰 DCS，全球电厂、造纸、老化工装置还有大量在跑。6637517A1 在这种机架里干的是“背板门房”——控制器算完的逻辑、MCS 操作站敲的键盘码、Profibus 从站回的数据，全经它仲裁后撸进背板。现场实测发现，最典型的失效不是炸，是背板仲裁芯片温漂导致槽位枚举偶发丢一个卡，操作站上某画面按钮“点了没反应”，仪控班重装 HSI 软件白忙三天。换板 10 分钟，但确认“是 6637517A1 不是 HSI 服务器”靠背板逻辑分析仪抓帧才锁定。
作为 660-MISC-3311 分组里的硬件，它没统一固件（同一 6637517A1 在不同 BOM 里可能烧不同微码：MCS 键盘版 / Profibus 主站版 / 纯背板仲裁版），价值全在“同原机架 BOM 的微码指纹”。采购算 TCO 别只看二手价（国内 2000-9000 人民币跳动，视 NOS/翻新/微码版本），得算“操作站整屏失灵或 Profibus 段全盲”的代价：一台 300MW 机组因 MCS 键盘接口板退化，运行部敲不动给水泵勺管，降负荷 20 分钟够买十块。生命周期上 ABB 已 Obsolete，老机群续命靠 Last-time-buy 同 6637517A1 + 660-MISC-3311 + 原机架 BOM 微码版本 三联绑定，而不是升 800xA——升要换整架 INFI 网、重做 HSI 点表，停机窗口比留两台冷备贵十倍。
应用场景与库存策略
这类板件最阴的故障是“仲裁漂移型”：PWR/RUN 灯绿、通信灯偶闪、保护逻辑不停，但背板某槽位周期性掉枚举，操作站画面局部死、Profibus 段偶发全红。等运行部发现，趋势已丢几段。
- 火电厂 INF 90 给水/汽机控制（6637517A1 背板仲裁版）：非它不可（槽位枚举绑定微码），建议每机架备 1 块同 660-MISC-3311 分组裸板冷备 + 备份原机架 BOM 微码烧录文件存离线。

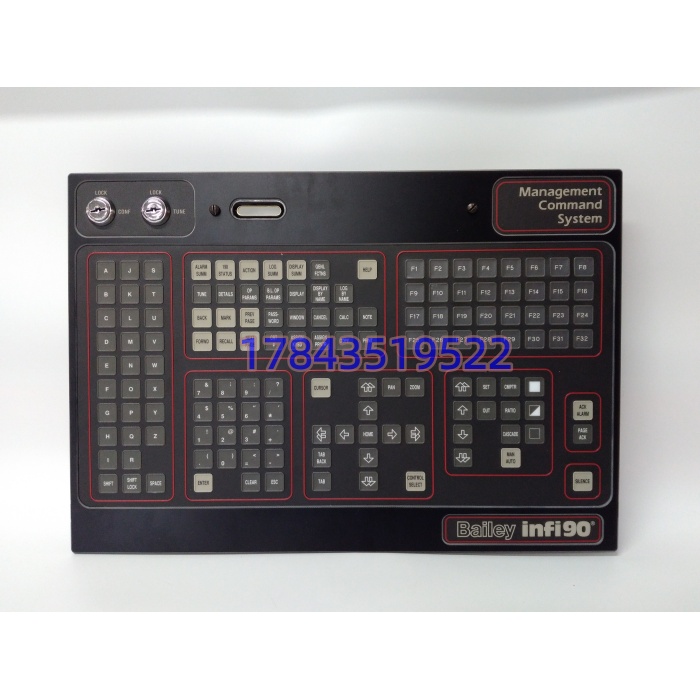

- 造纸机 MCS 操作站键盘接口（6637517A1 键盘扫描版）：操作台天天敲，建议 2 操作站合备 1 块，由仪控班管不进通用库；备件卡记“微码版本 + 键盘矩阵表”。
- 老化工装置 Profibus DP 桥接（6637517A1 载板版）：到货先读载固件版本是否与原主站白名单一致，再入恒湿柜。
- 海外 EPC 老线备件：体积轻但微码绑定极重，建议国内中心库备 2、项目国当地备 1，走 A 类 ABC 管控（操作站盲 >> 板价）。
- 备件误用警示：别当 Bently 件买、别当 ACS800 驱动板用，ERP 归类必须写“ABB Bailey 660/INF90 接口板”。
真实案例：2021 年东北某 2×300MW 电厂，INF 90 机架运行第 17 年，MCS 操作站每周二凌晨给水泵勺管按钮“点了不动”40 秒。热控班重装 HSI、换鼠标、查 INFI 网交换机都无效。最后背板抓帧发现 6637517A1 仲裁芯片在柜温 58℃ 时槽位 7 枚举丢一次，键盘扫描码卡在缓冲区。拆板测仲裁 CPLD 温漂 12ns 超阈。库房有块 6637517A1 但微码是 Profibus 主站版（原机架要 MCS 键盘版），插上操作站全键盘失灵，从同流域电厂借同微码版，烧回原 BOM 文件 20 分钟恢复。反思：6637517A1 备件卡不能只记“接口板 1 块”，必须把“6637517A1 / 660-MISC-3311 / 原机架 BOM 微码版本哈希 / 槽位角色（仲裁/键盘/DP）/ 上次背板枚举测试日期”绑在一起；否则备机上线因微码错版，比没备件还多耗 4 小时。
