描述
产品详情

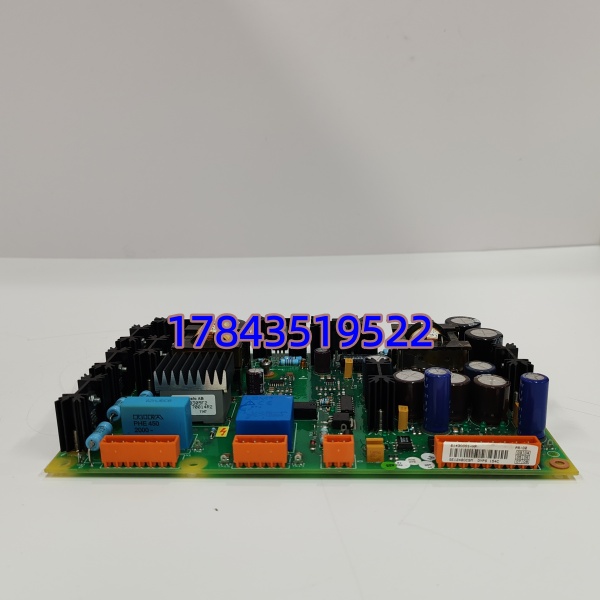

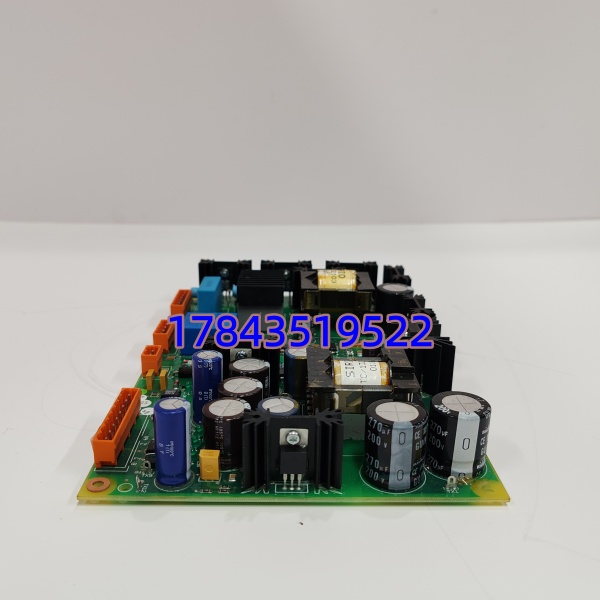

· 型号：DYPS154C（61430001-YP）
· 品牌：ABB
· 系列：Procontrol P DCS — DY 系列电源/接口模块
技术参数
| 参数项 | 规格值 |
|---|---|
| ABB 型号 | DYPS154C |
| 订货号 / 编码 | 61430001-YP（部分文献记为 61 430 001-YP） |
| 产品类型 | Procontrol P 系统电源与背板接口模块（Supply + Interface Unit） |
| 适用系统 | ABB Procontrol P DY 机架（DY04/DY08 型子架），Version 2/3 背板 |
| 输入电源 | AC 220 V ±15% 50/60 Hz 或 DC 110–125 V（依具体机柜供电设计，以现场图纸为准） |
| 输出规格 | +5 V DC（逻辑）、+15 V DC（模拟/信号）、+24 V DC（辅助/I/O 传感），典型总功率 60–120 W 级——具体以原机柜铭牌标称为准 |
| 输出稳定度 | ≤±1% 负载调整率，≤±0.5% 线调整率（典型工业级开关电源指标） |
| 保护功能 | 输出过压切断、过流限流、短路打嗝保护、输入熔丝防护 |
| 指示灯 | PWR（绿—正常）、OVERLOAD/FAULT（红—异常），部分批次带 +5V/+24V 分别指示 |
| 安装形式 | 插入 Procontrol P DY 机架左侧/底部专用 PS 槽位（依机架变体），螺钉锁定 |
| 冷却方式 | 自然对流（典型轻载）或自带轴流风扇（满载机型） |
| 工作环境 | 工作 0～+55℃（建议机柜进风 ≤40℃），5–95% RH 非凝露 |
| 存储温度 | -25～+85℃ |
| 电磁兼容 | 符合 IEC 61000-4 系列 EMC 要求（工业环境） |
| 安全/认证 | CE、EN 60950 / IEC 62368-1（依生产年代），部分批次 cULus |
| 物理尺寸(约) | 符合 DY 模块标准，约 40×130×220 mm（含把手/接头） |
| 备注 | 非 AC 800M / S800 I/O 电源，不可跨系统互用；与 DYPS153/DYPS155 外形相似但输出规格/背板 ID 不同 |
产品介绍
老机组 Procontrol P 系统最怕的不是卡坏而是电源模件老化——DYPS154C 这种开关电源模块电解电容寿命通常 10–15 年，超期服役容易输出纹波变大导致偶发通道漂移或机架复位。某 300MW 机组改造前碰到过”每天凌晨偶尔机架重启”，追了两周最后是 PS 模块 +5V 纹波超标，换了备件再没出过。所以对还在跑 Procontrol P 的电厂，建议按机架数 1:1 备一块库存，大修时顺带测 PS 输出纹波。
采购要点只有一句：核对现装机上完整标号含 61430001-YP 及 DYPS154C 字样再下单。市面有外观相同的 DYPS153（输出能力略不同）和后期 YP 后缀变体，混用可能背板检测不过或带载能力不足。要求卖家提供：①清晰原标签照片 ②上机带载测试（至少 +5V 假负载点亮 LED）③输出纹波/电压值记录。它完全不适用于 AC 800M 或 800xA 系统改造项目——那种情况得整体换柜不是换电源模块。
替换与升级建议
✅ 直接替换
- 同型号 DYPS154C 61430001-YP（含同批次 YP 后缀）：硬件完全等同。断电拔出→插入新模块→检查极性无误→上电观察 PWR 绿灯常亮、FAULT 灭→确认机架各模块 INIT 正常。工作量≈5 min（不含绝缘测试）。旧模块无参数需迁移。
⚠️ 软件兼容（需确认输出规格匹配）
- DYPS154 无后缀 / 其他 YP 变体（如早期 61430001-xx）：外形一致，若输出额定电压/电流规格书标注相同且背板 ID 电阻跳线一致可试插，但建议用万用表比对原机柜铭牌标称输出电流值——若新模块额定电流低于原配可能夏季高温重载时报 OL。严格来说属”谨慎替换”，最好找完全相同 61430001-YP。
- DYPS153 / DYPS155：物理可插入但输出能力或背板识别电阻不同，Procontrol P 机架可能报 Power Module Mismatch 或带不满原负载，不推荐作为正式替代，仅紧急临时验证用。
❌ 硬件不兼容
- AC 800M 系统电源（如 SD821/SD831）、S800 I/O 电源（如 SB821）：完全不同的机架与连接器，物理及电气均不通。
- 第三方 DIN 导轨开关电源：Procontrol P 机架背板专用插槽与引脚定义专属，普通导轨电源无法直接替代——除非整柜电源架构改造（需重新设计配电与背板短接线，属工程级改动）。
Procontrol P 系列已列入 ABB Legacy/Obsolete，无全新 OEM 迭代电源模块。紧急缺货建议联系 ABB 服务部门询整体机柜电子组件升级包，或锁定经测好的拆机库存。
常见问题解答 (FAQ)
Q1：这电源模块能单独拿出来当普通 +24V 开关电源用吗？
不建议。它是 Procontrol P 机架专用供电模件，输出多路（+5V/+15V/+24V）且背板连接器定义专属，脱离机架取电需自制转接排线且失去过流/短路保护联动——不如买标准 DIN 导轨开关电源省事安全。
Q2：换上新电源机架仍不启动，最先查什么？
①输入侧 AC/DC 电压是否到位（量输入端）；②输出端 +5V 是否正常（量背板测试点，典型 4.95–5.05V）；③DY 机架右侧总线插头是否插紧（部分机架 PS 模块旁有扁平电缆连主控）；④保险管是否熔断（模块侧面或机柜 PS 输入侧）。仍不行读相邻模块面板有无 Error 码。
Q3：DYPS154C 和 DYPS153 外观一样我能凑合用吗？
短期验证可以试，但不推荐长期运行——两型号输出电流容量和背板 ID 识别电阻不同，混用可能导致机架报 Mismatch 或夏季高温重载时 PS 进入限流致系统复位。大修备件务必买完全相同 61430001-YP。
