产品深度介绍
化工厂氨压缩机 ACS5000 突然报”IGCT Desat Trip”，功率柜一开就跳，每分钟非计划停机按万元跳表——这时候你要的不是一块板卡，是 5SHX08F4502 压盘 + 3BHB003387R0101/GVC703AE01 门极单元 + 5SXE05-0151 驱动板 这套组合能不能 24 小时内到厂。单独买 IGCT 压盘没驱动板点不着火，单独买 GVC703AE01 没 IGCT 也是摆设，现场老电工最怕采购按”最便宜单项”拆单，到货发现门极缆接口对不上代次。

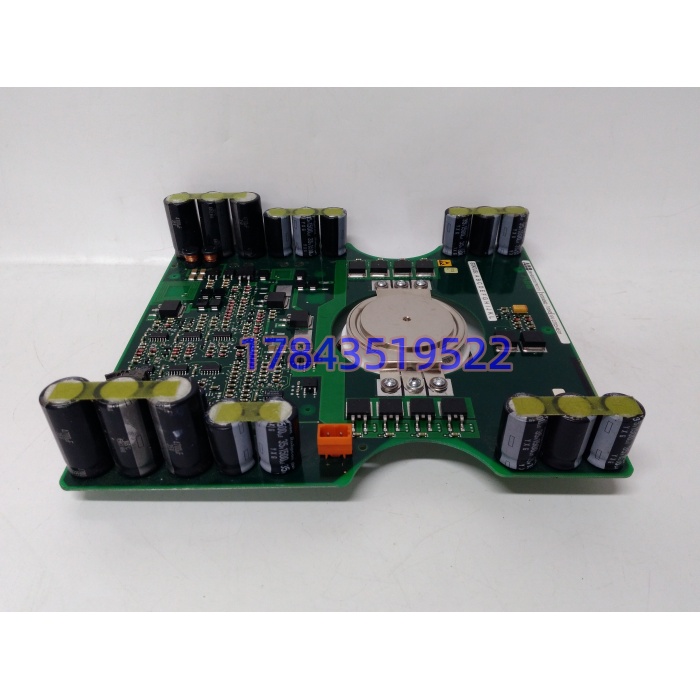

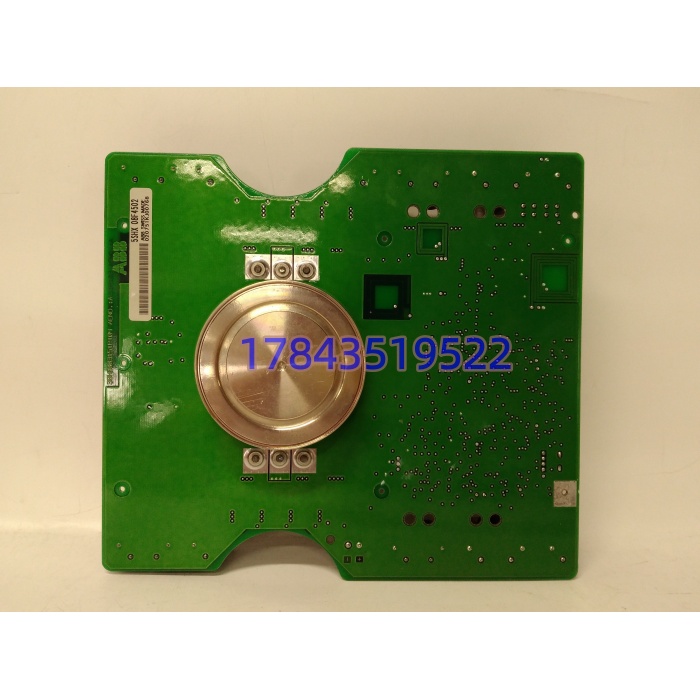

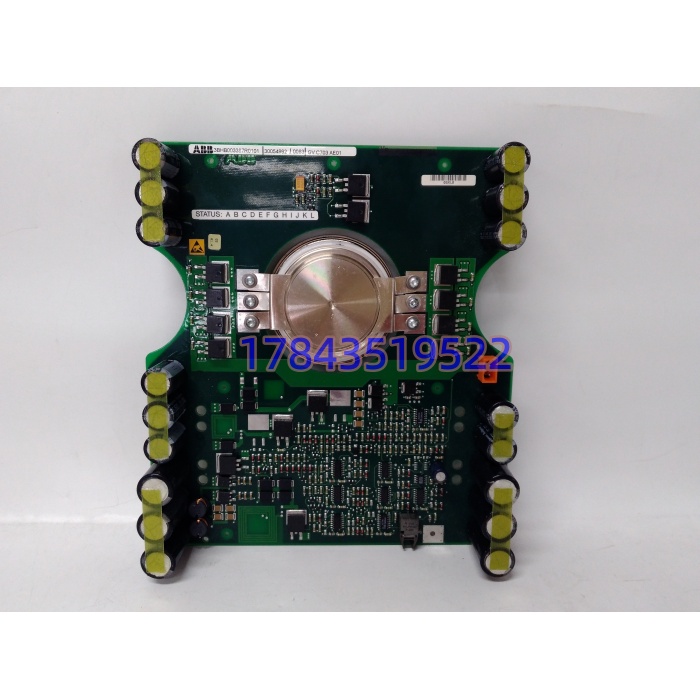

这套件在 ABB 体系里是”功率单元套件”概念：5SHX08F4502 是 4.5kV/800A 非对称 IGCT 压接盘（press-pack，上下铜夹板 35kN 压紧，结温 125℃），3BHB003387R0101 是 ABB 内部把”GVC703AE01 门极单元+适配固件”绑定的物料号，5SXE05-0151 是早期 ACS1000 用的门极驱动板（后期 ACS6000 多直接标 GVC703AE01），GVC703AE01 本身带光纤接收、±15V 放大、desat 保护、管压降反馈。MTBF 按 ABB 老手册标称 >10 万小时，但压接盘最怕两件事：安装扭矩没按 35kN±10% 压（松了热阻飙升，紧了陶瓷片碎）、驱动板固件和 IGCT 批次不匹配导致关断尖峰超标。采购这组合的核心理由只有一句：ACS 中压变频国内存量大、原厂交期 12-16 周，但欧美库存商手里有 New Surplus，价格高 30%-50% 但能救停机。
关键技术规格
| 参数项 | 5SHX08F4502 (IGCT) | 3BHB003387R0101 / GVC703AE01 (门极单元) | 5SXE05-0151 (驱动板) |
|---|---|---|---|
| 器件类型 | 非对称 IGCT，press-pack | 门极驱动单元 (GDU) | 门极驱动接口板 |
| 电压等级 | VDRM 4500V | 光纤隔离 6kV AC | 光耦隔离 2.5kV |
| 电流 | IT(AV) 800A @Tc，ITSM≈12kA | 峰值门极脉冲 300A | 峰值驱动数十 A |
| 开关频率 | 500Hz-1kHz（中压变频） | 响应 <1μs | 跟随 GVC 单元 |
| 门极电压 | 由驱动板供 ±15V | 输出 ±15V | 中转 ±15V |
| 输入信号 | 门极缆 | 820nm 光纤 PWM / LV 差分 | 背板 PWM |
| 供电 | 无（功率件） | +24VDC + ±15V（功率单元 PS） | 背板取电 |
| 保护 | 自身无，靠驱动 | DESAT、UVLO、管压降、过流 | 退饱和转发 |
| 安装 | 铜夹板压接 35kN±10% | 立式插功率柜驱动架 | 插 GVC 单元或功率单元 PU 板 |
| 工作温度 | 结温 -40~+125℃ | 板环境 -20~+70℃ | 板环境 0~60℃ |
| 尺寸/重 | ≈Ø100×26mm / 1.8kg | 约 160×100×25mm | 约 150×100×20mm |
应用场景与行业案例
夜班氨压缩机 ACS5000 跳”IGCT Desat Trip”，值班长电话打到采购手机上，原厂 Emerson/ABB 中国查库存交期 14 周。库存商厦门某家报 New Surplus 5SHX08F4502 单盘 2.8 万含税， 测试件 1.1 万，成套 3.6 万款到 4 小时顺丰空运，到厂拆功率柜、旧盘压力机卸压、新盘 35kN 扭矩扳手压紧（老钳工凭手感压的教训是陶瓷片碎过）、 照旧拨码、Drive IT 读门极单元固件版本 v2.8 和现网一致，空载加压测试 30 分钟无 desat，复投生产。那次之后该厂 MRO 安全库存锁”IGCT 盘 1 + GVC 单元 1 + 驱动板 2″成套，采购溢价 12% 但把单停 8 小时≈40 万损失的尾巴割了。
- 火电引风机变频：ACS6000 驱动 7MW 同步电机，IGCT 压盘双面水冷， 门极单元光纤从 RDCU 收 PWM，desat 保护防短路炸柜。
- 矿山球磨机：ACS5000 重载启动，IGCT 关断电流 1800A 级，门极单元 dV/dt 自适应防误触发，粉尘 30mg/m³ 机柜正压风吹。
- 冶金热连轧主传：多传动共用直流母线，单柜停一轴整线降速，IGCT+GVC 套件备件按”轴数/2″锁库存。
- 海上平台压缩机：ACS1000 早期型用 5SXE05-0151 驱动板+IGCT，盐雾环境门极单元涂层版（-C 后缀）别用裸板替。
- 水电励磁：UNITROL 改型用 IGCT 做整流桥，GVC 门极单元收 AVR 触发角，停机检修期整套校准。
真实抢修片段：江苏某 300MW 机组送风机变频 ACS5000，夜班功率柜 C 相 IGCT 结温报警后 desat 跳车。拆盘发现 5SHX08F4502 压接面导热硅脂干裂（运行 11 年）， 的 ERR LED 闪 3 长 2 短（门极欠压）。库存调 New Surplus 套件：IGCT 盘压力机 35kN 重压、旧硅脂酒精擦净重涂（厚度 0.1mm 刮刀控制）、 拨码照旧照片复刻、光纤头酒精擦、上电 Drive IT 自测 PASS。从报警到复投 6 小时 20 分，其中 4 小时花在等顺丰空运。老师傅原话：”IGCT 这玩意不是插上就行，扭矩、硅脂、固件三样少一样，半年内必再跳。”
