产品详情

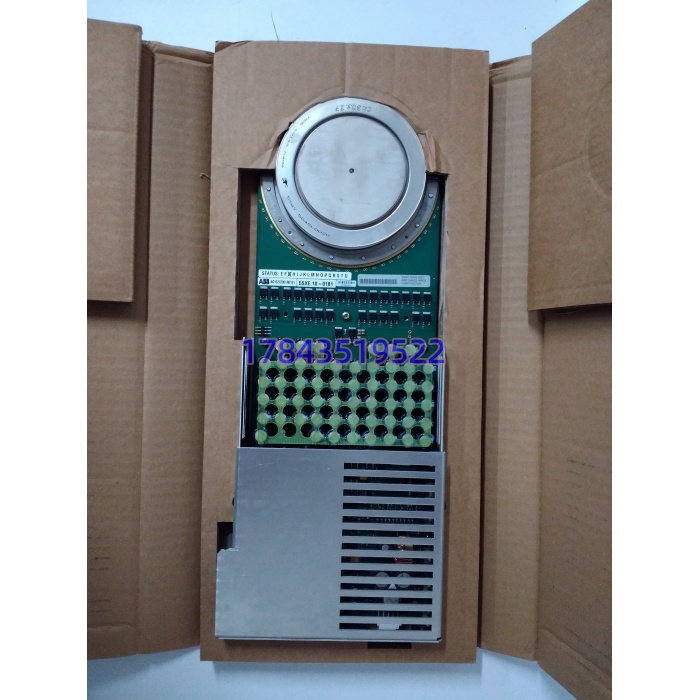

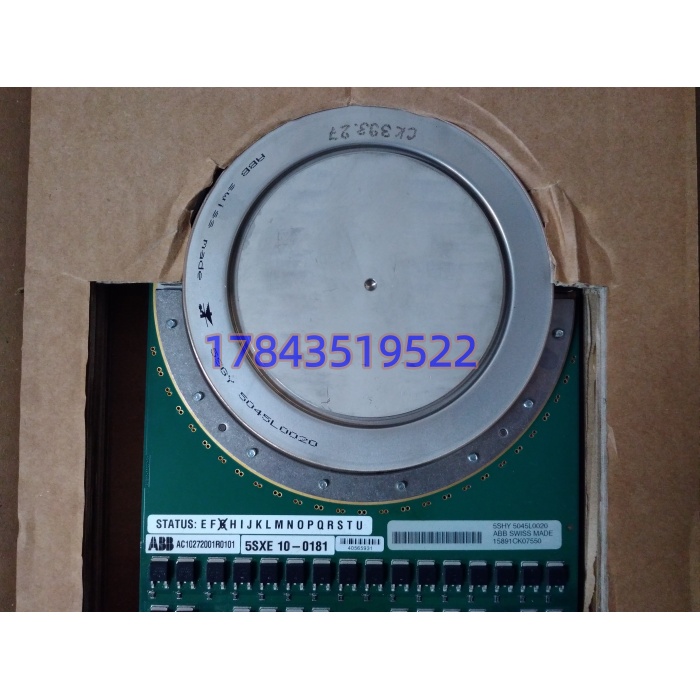

· 型号：5SHY5045L0020（IGCT 功率盘） / AC10272001R0101（订货号） / 5SXE10-0181（同柜门极驱动板，独立 BOM 行）
· 品牌：ABB（ABB Semiconductors）
· 系列：5SHY 系列非对称 IGCT
规格参数
| 参数项 | 参数值（5SHY5045L0020 本体，多源交叉印证） |
|---|---|
| 产品类型 | 非对称 IGCT 功率模块（Integrated Gate-Commutated Thyristor，含片上 Gate Unit） |
| 订货号 | AC10272001R0101（ABB Order No.），别名 3BHL000995P151 |
| 硬件代码 | 渠道页常伴 5SXE08-0167（注意：非 5SXE10-0181，0181 是另一 IGCT 配对驱动板） |
| 阻断电压 VDRM | 4500 V |
| 通态额定电流 | 4000 A（强制水冷，视冷却条件可更高） |
| 关断电流 ITGQM | 约 4000–6250 A（HVDC 规格渠道口径不一） |
| DC-link 电压 | 典型 2800 V DC |
| 导通压降 V_T0 | 1.15 V，r_T ≈ 0.21 mΩ（据 ） |
| 门极供电 | 28–30 V DC（由外部 GUSP 门极电源单元供） |
| 触发接口 | 光纤（Firing 收令 / Status 回传），逻辑侧与高压侧 ≥10 kV RMS 隔离 |
| 开关频率 | 连续 ≤500 Hz，突发 ≤1000 Hz |
| 关断时间 | 20–50 μs（据 ） |
| 封装 | 陶瓷 Press-pack 双面压接，水冷夹板安装 |
| 冷却 | 强制液冷（水）或风冷（降额），双面散热 |
| 压装力 | 40–60 kN（按 ACS6000 手册，受力不均即局部过热炸盘） |
| 工作温度 | -40 至 +55 ℃（结温上限以原厂 datasheet 为准） |
| 尺寸重量 | 439×173×40 mm，约 18 kg（） |
| 保护 | 片上 DESAT/欠压闭锁/过温反馈，状态经光纤回 VBE |
| 应用平台 | ACS6000 中压传动、SFC 静态变频启动、HVDC Light/MMC 子模块、STATCOM |
| 停产状态 | 5SHY 老代次进入半导体生命周期末期，原厂新盘走项目制，市面 NEW SURPLUS / 拆机（慎用）/ 渠道测试件流通 |
产品介绍
从核心数据驱动角度看，5SHY5045L0020 是电力电子柜里”单价不高但停一台传动就亏百万”的件。某钢厂 5.5MW 轧机 ACS6000 项目里碰过：夜班传动报”Phase Module Overtemp + Gate Fail”，拆相模块发现 5045 压接面有一侧导热脂干成粉，局部热点把陶瓷壳顶出微裂纹，门极单元回传状态帧丢——换盘时顺手把同相的 5SXE10-0181 驱动板也换了，因为驱动板光纤座那次插拔后接触簧片已松。IGCT 这东西不象 PLC 卡，坏起来是物理毁伤，不是固件可以救的。
严格来说，5SHY5045L0020 出厂自带片上门极单元（Gate Unit PCB 封装在 press-pack 顶部），但柜内还有一块独立的门极接口/驱动板 5SXE10-0181（或更常见在该代次配 5SXE08-0167 系），负责把 VBE 来的光纤 PWM 转成 28V 门极电源调理和故障回传——这两件是”功率盘+驱动板”关系，不是”模块含驱动板”关系。渠道商把 AC10272001R0101 和 5SXE10-0181 写进同一个标题卖，容易让人误以为 0181 是 5045 的原配，实际上 0181 在多源文档里明确配对的是 5SHY35L4520（）。备货时 5045 按”功率盘”订，驱动板单独抄现网实物尾标订，别凭套件标题盲买。TCO 上，ACS6000 传动按相模块数 ×1 备功率盘（不按整柜备，因同相可暂旁路运行），驱动板按柜内槽位数 10% 备，比停一次轧线按吨钢算违约便宜太多。
应用场景与库存策略
IGCT 的痛点不是”坏了没备件”，是”备件不对版+压装工艺翻车”。压接力不到位、散热面粗糙度 >0.8μm、光纤 Fire/Status 接反，新盘上电半小时就炸。而 5SHY 老代次原厂新盘收紧，市面拆机盘泡水/过流痕迹难辨，NEW SURPLUS 价高但至少未带载。
- 冶金轧机 ACS6000 主传动：每相模块内 1–2 只 5045，非它不可（ABB 原生 IGCT），建议 A 类，按传动装置相模块数 ×1 张冷备功率盘 + 驱动板同柜备。
- 燃机/水电 SFC 静态变频启动：启动窗口短但启动失败=机组并网推迟，建议机组的 SFC 柜备 1 张功率盘 + 1 张驱动板。
- HVDC Light 换流阀：MMC 子模块或老 Classic 阀段备用，建议按阀段数折算，沿海站备件必须原包装防潮。
- 矿山皮带/竖井提升变频：非连续但启停冲击大，建议区域中心库共享 1 张功率盘。
- Last-time-buy：ACS6000 未升新半导体平台的项目，按剩余寿命 5–8 年 × 年故障率折算囤，IGCT 盘存放超 10 年需返厂复检压力接触面。
真实案例：某 5MW 矿山提升机 ，夜班加速段报 Gate Fail 跳传动，解体检修发现 A 相 5045 陶瓷壳有径向微裂，门极单元死了。备件柜里有一张 5SHY5045L0020 但订货号写成 AC10272001R0101 没错，配套却发了块 5SXE08-0167 驱动板——现网原柜是 5SXE10-0181，插上去光纤状态帧能对但门极供电时序差一档，空载测试正常、一带载就 UVLO 闭锁。再从同行借到同尾标 0181 驱动板，换上压装（40kN 力矩、对角紧固、导热脂 0.8μm 面处理）后恢复。那次提升机停运 14 小时，矿井出矿计划全乱。之后该厂把”功率盘订货号+驱动板尾标+压装力矩值”三项写进备件验收单，IGCT 备件到货必上厂家测试台做光纤回传+门极波形全检。
