描述
产品详情
· 型号：5SHY4045L0004（IGCT 功率管），3BHB021400R0002（ABB 内部配套驱动包物料号），GVC736CE101（=3BHE039203R0101 IGCT Gate/Drive Unit）
· 品牌：ABB
· 系列：ABB IGCT — 应用于 ACS6000 / ACS5000 中压变频器（MV Drive）及 HVDC Light 换流阀
规格参数
- IGCT 本体型号：5SHY4045L0004（非对称 Asymmetric IGCT）
- 配套驱动板：GVC736CE101（ABB 内部编号 3BHE039203R0101 — IGCT Door Unit / Integrated Gate Driver）
- 关联物料：3BHB021400R0002（IGCT 驱动电源/接口组件物料号，常与 5SHY4045L0004 成套订购）
- 重复反向阻断电压 VRRM：4500 V（4.5 kV 级）
- 最大可关断电流 ITGQM：典型 4000 A（峰值，依散热条件），平均通态电流 IT(AV) ≈ 1400～1500 A（需核对散热器条件）
- 通态压降 VTM：≤ 2.8～3.2 V @ IT 额定（典型 SPT++ 芯片）
- 关断时间 toff：≤ 60 μs（典型 10～25 μs 依驱动匹配）
- 封装形式：Press-Pack（压接式），双面散热，无引线键合，需液压/机械压紧于水冷散热夹板
- 触发接口：光纤（Gate Trigger 由 GVC736CE101 经光纤发脉冲，电气隔离）
- 门极驱动供电：GVC736CE101 通常要求 ±15V / +24V DC 由功率单元电源板提供（依柜型）
- 开关频率：典型 300～600 Hz（中压传动应用），最高 < 1 kHz
- 热阻 Rth(j-c)：≈ 0.012～0.018 K/W（依压紧力及接触面）
- 所需压紧力：典型 45～70 kN（严格按 ABB 功率单元装配手册，需用扭矩扳手）
- 冷却方式：强制水冷散热夹板（进出水温差 ≤10～15℃ 设计），部分风冷试验台可用风冷夹具
- 工作结温 Tj：-40～+125℃（最大 +150℃ 瞬态），存储 -40～+125℃
- 认证/标准：IEC 60747-6，RoHS（后期批次），UL 认可元件
- 应用系统：ABB ACS6000 SD（同步/异步电机传动）、ACS5000 系列、HVDC Light 换流阀段
- 状态：官方 EOL 逐步推新代 IGCT（5SHY 50xx 系列），市面以 NOS 全新库存或测试良品（含 GVC736CE101 门极板）流通
产品介绍

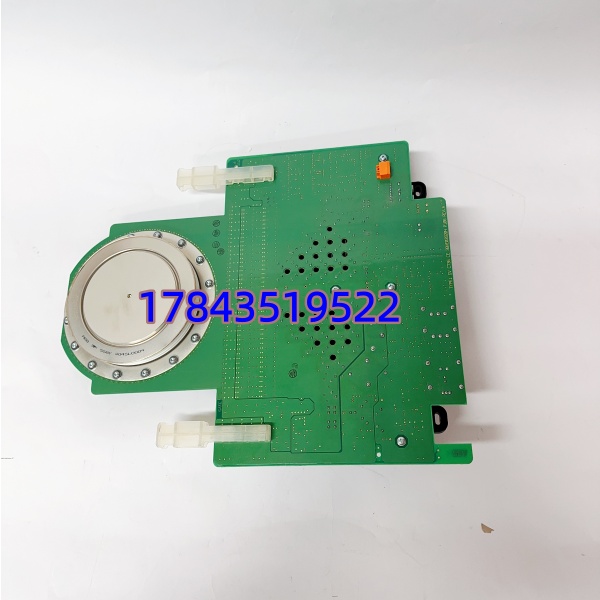

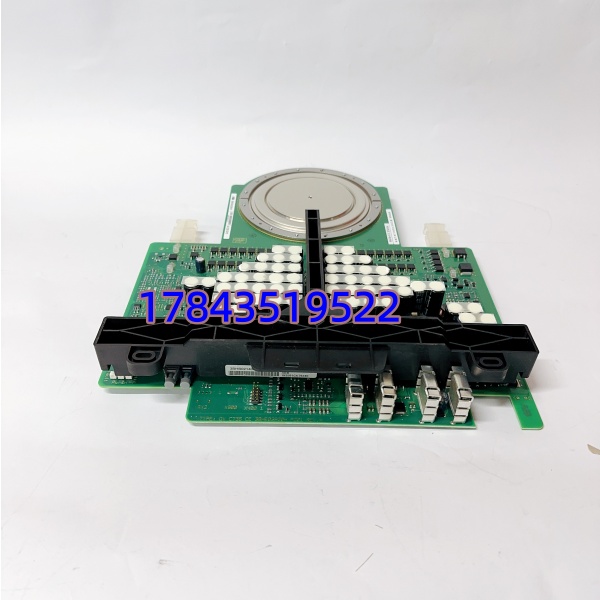

这是 ABB 中压变频器功率单元里的”心脏”——4500V 非对称 IGCT 压接管（5SHY4045L0004）配上集成门极驱动板 GVC736CE101（3BHE039203R0101），构成一套完整的可关断功率开关臂。ACS6000 每台功率柜通常并联多只，三相逆变桥共 6 只（或更多并联）。和传统 GTO 比，IGCT 有关断快、不需要庞大吸收电路的优势；和 IGBT 比，单管耐压高一个量级、通态损耗低，适合兆瓦级中压传动。
坦白讲，这东西不是插拔卡件——是高压功率半导体，更换必须在完全放电、隔离高压、泄放电容电荷后操作，且需专用液压压紧工具和力矩扳手按规定扭力压装进水冷夹板。绝对禁止徒手敲击或用普通螺栓简单压紧，压紧力不够会致热斑或炸管。有一点要注意： 门极板与 5SHY4045L0004 有版本匹配关系，换 IGCT 时建议门极板同步检查/更换，老驱动板光耦衰减也会误报”Gate Fail”。
应用场景与行业案例
痛点切入：
钢厂轧机 ACS6000 传动报”IGCT Short Circuit”或”Gate Fail”，查是某相 IGCT 压装接触不良热老化或门极板光耦衰了。整机柜不敢动，只换故障相两只 IGCT+门极板，重新按扭矩曲线压紧，恢复生产——这种活半夜两点干的最多。
典型场景：
- 冶金轧机主传动——ACS6000 SD 驱动 6～12MW 同步电机，IGCT 为核心功率开关，备件库必存
- 矿山皮带/提升机中压变频——ACS5000 系列 3～7MW 传动，IGCT 比 IGBT 串联方案可靠性更高（无均压难题）
- 风洞/试验台大功率电源——IGCT 构成的 VSI 逆变桥做可编程交流源
- HVDC Light 换流站——早期阀段用同类 4500V IGCT（新站转 IGCT 5SHY50xx 或 IGBT）
真实案例：
前年华北某钢厂 6MW 粗轧主传 ACS6000，运行十二年，C 相下桥臂 IGCT 报过流后炸管（先期有 Gate Fail 预警未重视）。停机窗口 6h，断高压、放尽直流母线电容、拆功率单元侧板——旧 IGCT 压痕已不均（水冷夹板微变形）。换新 5SHY4045L0004 + （门极板同步更新），按 ABB 手册分三级扭矩拧紧压紧螺栓、复测光纤回路衰减值，上电做空载脉冲测试 OK，带载试车正常。老师傅事后补了句：”IGCT 这玩意压紧力差一点，迟早给你颜色看，扭矩扳轮不能省。”
