产品详情

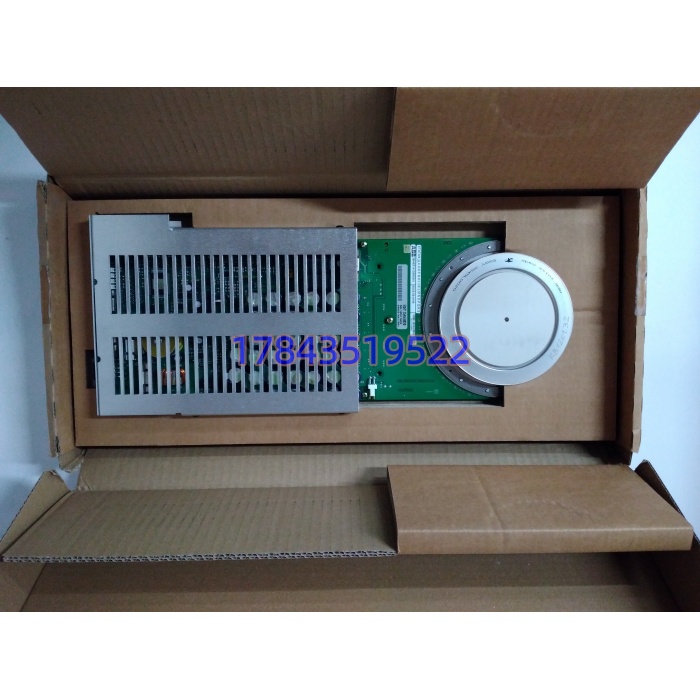

· 型号组：5SHY3545L0020 + 3BHE014105R0001 + 5SXE08-0166
· 品牌：ABB（Power Electronics & Drives）
· 系列：5SHY35L45 IGCT ＋ ACS6000 INU（Inverter Unit）／ PCS6000 STATCOM ／ HVDC Light 阀段
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 器件定位 | 非对称型 IGCT（Asymmetrical IGCT），阴极侧集成反并联二极管，专用于电压源逆变（VSI） |
| 型号关系 | 5SHY3545L0020=IGCT 芯片/器件型号；3BHE014105R0001=ABB 组件号（把 IGCT+5SXE08-0166 GDU+压紧环/绝缘件打包）；5SXE08-0166=门极驱动单元变体标识（常印在 GDU 板边） |
| 阻断电压 | 4500 V VDRM/VRRM（4.5kV 级） |
| 关断电流 | ITGQM 3500 A（原厂典型），渠道标 4000A 为可控关断上限近似，平均通态 IT(AV) 1100-1700A 依散热 |
| 通态压降 | 1.5-2.35 V @额定（Tj=125℃），阈值 Vto≈1.4V，斜率电阻≈0.325mΩ |
| 开关损耗 | Eon≈1.5J，Eoff≈19-22J（大电流关断能量高，需低电感门极回路） |
| 开关频率 | 典型 ≤500Hz-1.2kHz（NPC 三电平传动应用），非 10kHz（那是错标） |
| 封装 | Press-pack 圆盘陶瓷封装，直径≈100mm 级，厚度≈26mm，重量≈1.2-3.3kg（含驱动组件更重） |
| 安装 | 必须配水冷散热盘+精确压接力（~40kN，力矩按 ABB 手册），不插导轨、不插背板 |
| 门极驱动 | 5SXE08-0166 GDU：光纤收 PWM，输出±30A 峰值的门极脉冲，关断负压 -8~-10V，Desat 退饱和保护，故障<2μs 关断，隔离≥10kV AC |
| 光纤接口 | 双光纤（一发一收）：触发指令入、状态/故障反馈出，符合 IEC 60747-5-5 |
| 冷却 | 双面水冷（ACS6000 INU 标准）或单面水冷/强风冷（依柜体），结温 0-125℃，存储 -40-+60℃ |
| 失效模式 | Press-pack 优势：芯片失效呈稳定短路（不会开路电弧），多管串联系统可定位旁路 |
| 适配系统 | ACS6000（矿山提升/轧机/船舶推进）、ACS1000 早期、PCS6000 STATCOM、HVDC Light 换流阀段、AC 800PEC 大功率传动 |
| 同系件 | 5SHY35L4510（同系变体）、5SXE05-0154（另一种 GDU 变体）、UNS0119A-P（励磁用，不混）、UCD224A103（上游脉冲分配） |
| 生命周期 | 5SHY35L45 系列归 ABB 功率半导体 Legacy，新平台推 5SNA 系 IGBT 或新 IGCT；3BHE014105R0001 组件原厂可订但交期长、价格高，流通以库存/拆机/退役柜拆件为主 |
| 常见误标 | “1200V 140A IGBT””35mm DIN 导轨 24V 模块””张力控制器””AC800M 槽卡””开关频率 10kHz”均错；它是 4.5kV/3.5kA 级 Press-pack IGCT 组件 |
产品介绍
这组型号是 ACS6000 逆变柜里”最贵也最不能坏”的心脏器件——一块 5SHY3545L0020 压在水冷盘和绝缘环之间，背后贴 5SXE08-0166 门极驱动单元，控制侧（AC 800PEC 或 PPC 系）经 UCD224A103 发光纤脉冲→UNS0119A-P 级功率脉冲→（在 ACS6000 里实际是 5SXE08-0166 GDU 直接收光纤）→驱动 IGCT 门阴极。它和前面写的 UNITROL 6000 脉冲链（PPC→UCD224→UNS0119A-P→晶闸管）思路同源但器件代次不同：励磁用高压晶闸管（5STP 系），传动用 IGCT（5SHY 系），IGCT 关断靠门极负电流硬拉断，比 GTO 快一个数量级，所以 ACS6000 能做到 500Hz-1kHz 开关、单机数兆瓦。
坦白讲，这组料采购最坑的是“三个号指同一包东西，但采购单只写其中一个”。我见过电厂电气班写”买 5SHY3545L0020 备件”——供应商发一颗裸 IGCT 芯片（无 GDU、无压紧件），到现场发现 功率单元换件要把 IGCT+GDU+绝缘环+压环一起换，裸芯片装不回去；反过来写”3BHE014105R0001″最稳，因为 ABB 原厂这个号出的就是带 GDU 的组件包；写”5SXE08-0166″最窄，供应商可能只发一块驱动板不发货 IGCT。 还有渠道把 5SHY3545L0020 标成”1200V 140A IGBT 张力控制器”——纯 SEO 垃圾，忽略。买件铁律：，别单写 5SHY3545L0020。
应用场景与行业案例
IGCT 退化表现：通态压降随老化缓升（3 年后从 1.8V 到 2.4V，散热水温同步涨）、门极触发能量阈值微升导致偶发不开通（某相 100Hz 纹波突增）、Press-pack 内部芯片裂纹在热循环后呈高阻短路（炸机前兆是结温监测跳变）、5SXE08-0166 GDU 光纤接收灵敏度掉（高温时 Desat 误报）。最隐蔽的是”压接力松弛”——水冷盘热胀冷缩几年后压紧螺栓力矩掉 10%，接触热阻翻倍，IGCT 结温暗暗爬高，不报故障但寿命折半。
- ：单机 8MW 双绕组电机，逆变桥每臂 1-2 个 5SHY3545L0020 并联，启制动 0-50Hz 满矩，IGCT 关断能力扛得住提升机再生能量。
- 热连轧主传动：轧机咬钢瞬间 200% 过载， 用 5SHY35L45 系列 IGCT 做四象限运行，开关损耗和导通损耗平衡比 IGBT 更优。
- PCS6000 STATCOM：电网动态无功补偿，IGCT 在 ±几十 Mvar 间高频调制，5SXE08-0166 的 Desat 保护防换相失败。
- HVDC Light 换流阀：柔性直流阀段里 5SHY3545L0020 串联成阀，GDU 光纤链走阀基电子（VBC）指令。
- ：单管老化换件，整包换 3BHE014105R0001（IGCT+GDU 同批老化匹配），重做压接力矩和水冷回路排气。
真实案例：2022 年北方某铁矿提升机 ，#2 逆变柜 A 相下桥 5SHY3545L0020 结温监测每周五下午跳”Device Overtemp”（恰逢冷却水阀定期冲洗后流量波动），查水冷流量正常、GDU 光纤正常。拆组件发现 Press-pack 边缘密封环有微量冷却液渗迹（5 年前一次拆装密封圈没换），热阻缓慢恶化。库存调一包同 3BHE014105R0001 拆机件（IGCT+5SXE08-0166 同包），按 ABB 力矩规范 40kN 压装+新密封圈+水冷回路排气，结温回归正常。传动工程师原话：”IGCT 不吵不闹，坏起来先是从结温悄悄爬开始——一颗密封圈老化比芯片寿命先到，换芯片不换圈等于白换。”
