描述
产品详情
· 型号：GVC736BE101（3BHE019719R0101）
· 品牌：ABB
· 系列：GVC736 Gate Control Unit — 配对 5SHY3545L 系列 IGCT
规格参数
- 模块定位：IGCT Gate Control Unit / Valve Electronics Board
- 配对 IGCT：5SHY3545L0016 / 5SHY5055L 系列（须核对门极电荷 Qg兼容，GVC736BE101 通常匹配 5SHY3545L）
- 上游接口：光纤 RX（PWM/Block）+ TX（状态/故障），来自 UUD148AE / PCU
- 门极输出：隔离推挽 ±15V（或 -8V 关断），峰值 IGQM数十 A，低电感同轴电缆接 IGCT 门极端子
- 供电：±15 VDC 由阀基隔离辅助电源供（允许 ±14~±16V），典型 <15W
- 保护：IGCT 去饱和检测（DESAT）、驱动电源 UVLO、板温监测、门极开路→脉冲封锁+光纤故障回传
- LED：RUN / ERR / Fiber Link / Fault（依 Rev）
- 安装：插入 IGCT 阀基架/门极单元槽位，多芯插头+螺钉锁紧
- 多圈电位器：死区/最小导通角微调——换板须记录旧卡刻度逐圈复现
- 配置：参数存板载 EEPROM，换板须从旧卡/UUD148 Read→Write 新卡（Drive Composer / Service Tool）
- 工作温度：0~+60℃（柜内），贮存 -40~+85℃
- 认证：CE / UL（依批次）
产品介绍

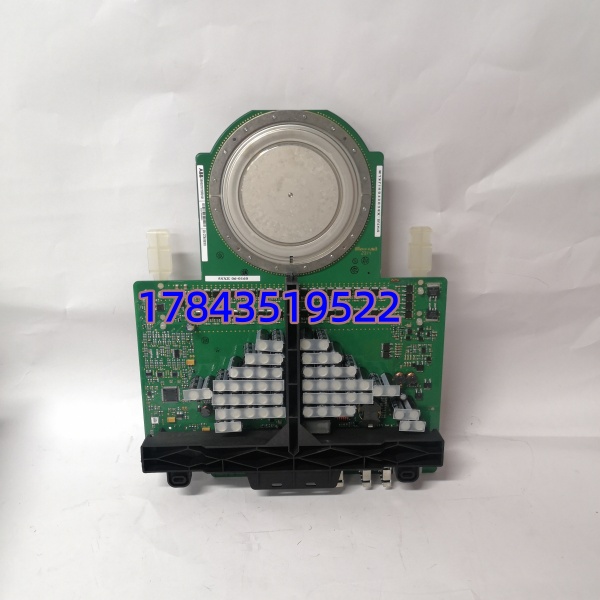

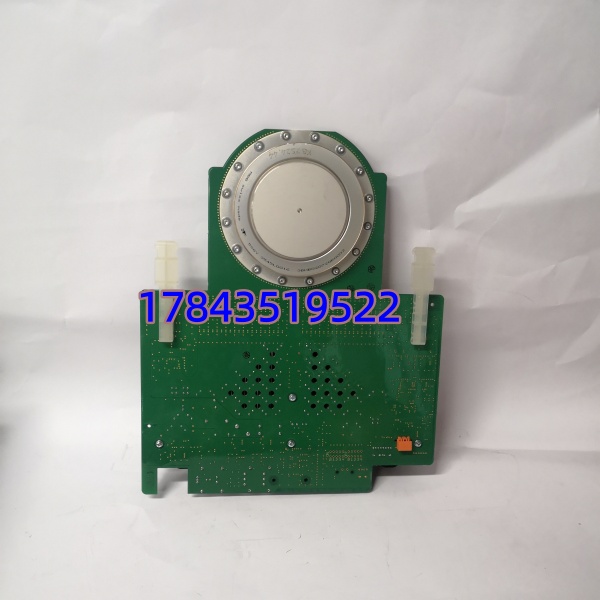

GVC736BE101 是 5SHY3545L0016 IGCT 的”驾照”——没有它或驱动参数不对，IGCT 要么不开通要么炸。收到新板先读旧板参数备份→写入新板→调多圈电位器到旧卡相同刻度→再上电，跳过任一步都可能过流或保护误动。
BE101/BE100/BE102 后缀不完全互通，必须按原系统标签 GVC736BE101 完整 P/N 采购。
