产品详情
· 型号：5SHY3545L0016（IGCT压盘）；GVC736BE101 / 3BHE019719R0101（门极驱动单元）
· 品牌：ABB
· 系列：5SHY IGCT + ACS6000/ACS1000 功率栈组件（一对一套，不可随意混配）
规格参数
- IGCT型号：5SHY3545L0016（ABB 5SHY系列非对称IGCT，HiPak press-pack，4.5kV class）
- 门极驱动板型号：GVC736BE101，ABB物料号 3BHE019719R0101
- 器件类型：集成门极换流晶闸管（Asymmetrical IGCT）+ 配套Gate Driver Unit（GDU）
- 重复断态电压 V_DRM：标称 4500V 工作级（5SHY 前缀”35″指 approx 4.5kV blocking）
- 可关断电流 I_TGQM：典型 3000–3500 A @ Tc（依冷却水温及GDU能力，低于5SHY5055L0002）
- 通态浪涌 I_TSM：约 8–10 kA（10ms 半波，以 datasheet 为准）
- 内置反并联二极管：是（非对称IGCT结构）
- 门极驱动要求：±15V～±20V 门极脉冲，由 GVC736BE101 提供，峰值门极电流数十A
- 压装力（夹紧力）：典型 27–44 kN（严格按ABB Mounting Instruction，低于5SHY5055L0002）
- 封装形式：Press-pack 圆盘（直径小于5SHY5055系列），双面散热，夹于水冷散热片间
- 工作结温 T_j：-40℃～+125℃（max），储存 -40℃～+150℃
- GDU控制电源：±15V DC（隔离型，典型±5%容差），部分版本取+24V辅助
- GDU通讯接口：光纤接收/发送（连接主控VCU/PCU，DDCS协议），高压门极端子接IGCT
- GDU保护功能：去饱和检测（Desat）、过流、门极开路监测、欠压锁定
- 隔离耐压（GDU）：控制侧↔功率侧 ≥6 kV AC（1min Hi-pot），光电隔离
- 适用系统：ABB ACS1000 / ACS5000 / ACS6000 中压变频器功率单元、SVC Light阀段（依电压电平匹配）
- 安装注意：ESD敏感器件，拆装须戴接地腕带+洁净手套；钼片平整度/硅脂厚度依原厂规范
- 关键差异提示：5SHY3545L0016 ≠ 5SHY5055L0002 — 电压等级/压装力/通流不同，GDU虽同为GVC736BE101但门极参数曲线有细微差异，不可跨型号混用
产品介绍

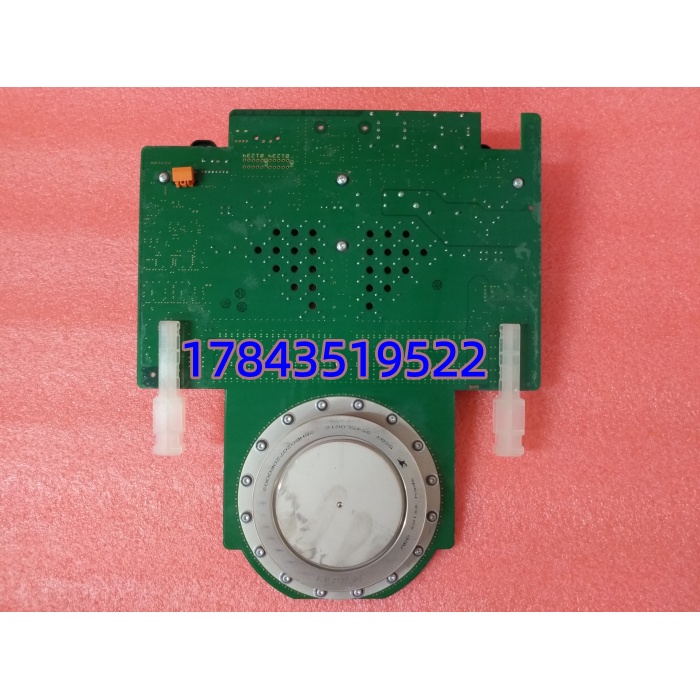

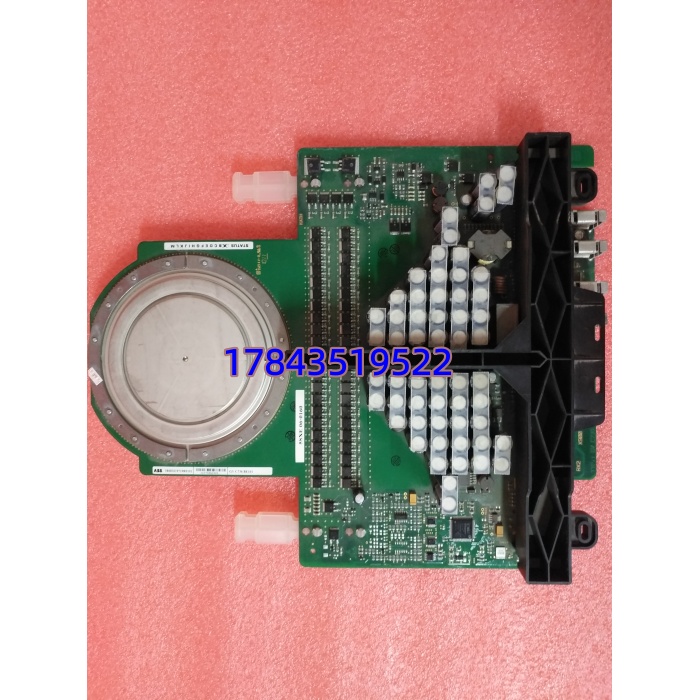

这是ABB中压传动功率柜IGCT功率栈的标准组合——5SHY3545L0016是非对称IGCT压接圆盘（4.5kV class），GVC736BE101是其配套门极驱动板。IGCT负责承受阻断电压和kA级开通关断，GDU把主控光纤触发脉冲放大成能关断IGCT的门极电流并回传Desat/温度状态。两者必须配对使用，GVC736BE101也可用于部分5SHY系列但需要确认门极电荷Q_g匹配。
坦白说现场最容易踩坑的就是把5SHY3545L0016和5SHY5055L0002当通用料——压装力差15kN以上，装错直接压碎陶瓷管壳或接触热阻过大炸管。采购时旧板拍照核对完整丝印含后缀，的3BHE019719R0101版本也要与现有机架一致（早期机架固件不认新版GDU EEPROM）。ACS6000一套功率栈贵，门极板便宜，别在GDU上省翻新的钱。
应用场景与行业案例
痛点切入
我遇过ACS6000报”IGCT Desat Ch.X”反复跳车，查光纤/GDU供电OK，IGCT压装电阻正常——根子是上一轮只换了IGCT没换GDU（老GDU吸收电容容量衰减致关断过冲）。换后故障消失。这种联动老化很典型：IGCT本体看着没事，先挂的是门极板。
典型场景
- 冶金热连轧/冷轧主传动（ACS6000） — 功率柜逆变桥每相多对5SHY3545L0016+串联（电压较低应用用3545而非5055），IGCT fail-short比IGBT fail-open更安全
- 矿山提升机/皮带机中压变频（ACS1000） — 4.5kV IGCT满足6~10kV电机驱动，配GDU Desat保护减少炸管
- 水泥/石化风机水泵变频改造 — 存量ACS5000/6000老系统，是高频损件（电容老化），需单独备GDU板
- 老厂功率栈延寿备件 — 原厂部分IGCT宣布LTB(Last Time Buy)，二级市场全新库存/测试件是现实选择
真实案例
北方某钢厂1780热连轧ACS6000，R相下桥IGCT报Desat跳车。开功率柜见板面轻微变色——上次大修只换了IGCT压盘没换GDU。库房有核对过3BHE019719R0101版本的全新，断直流母线+泄能→拆旧GDU→装新→复核光纤极性→恢复。试车正常再无同类跳车。 drive工程师原话：”IGCT贵但耐造，门极板先挂。”
