产品详情

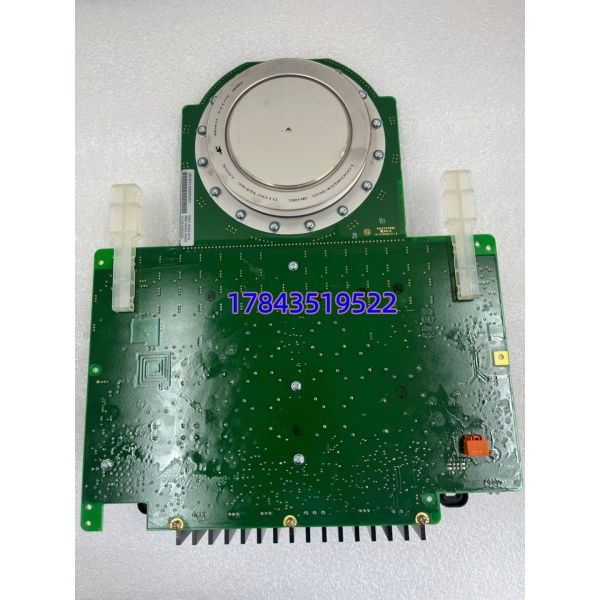

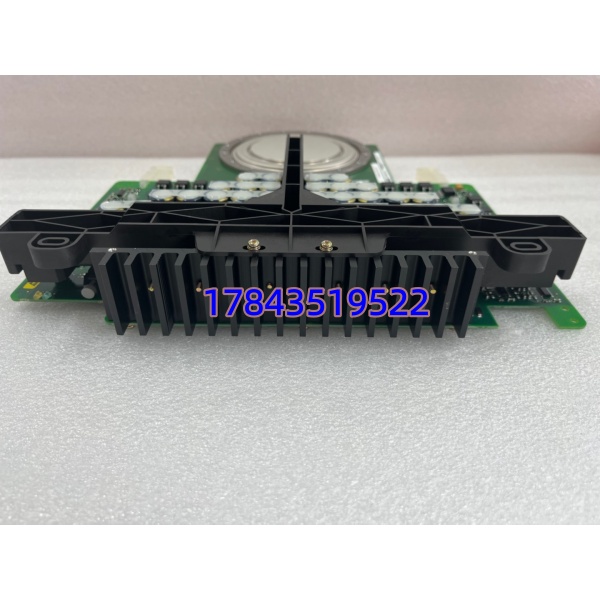

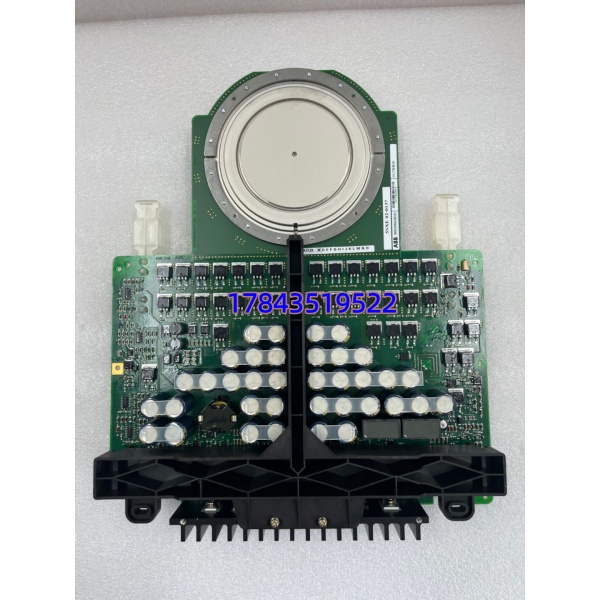

· 型号：5SHY3545L0010（ABB IGCT，物料 3BHB013088R0001）
· 品牌：ABB Ltd.（Power Conversion）
· 系列：ABB IGCT for ACS 5000 / ACS 6000 Medium Voltage Drives & PCS 1000 STATCOM
规格参数
| 项目 | 规格 |
|---|---|
| 器件类型 | IGCT（Integrated Gate-Commutated Thyristor），压接式（Press-pack） |
| 适用系统 | ACS 5000 SD/MV、ACS 6000 SD（早期）、PCS 1000 STATCOM（IGCT 链） |
| 阻断电压 VDRM | 4500 V（典型 5SHY3545 系列） |
| 通态电流 IT(AV) | 依细分代 1000 A～2000 A（详见 ABB IGCT Datasheet 5SYx3545） |
| 门极驱动要求 | 需配对 ABB GVC736xx Gate Unit（如 GVC736BE101 / 3BHE019719R0101） |
| 触发电压/电流 | 门极开通 +15 V / 关断 -15 V（由 GVC 提供），典型 peak IGQM~ 数十 A |
| 关断时间 tq | 典型 < 3～5 µs（依 IGCT 代） |
| 冷却方式 | 水冷（典型 ACS6000）或强风冷（部分 ACS5000 低功率），依柜型 |
| 封装形式 | 陶瓷密封 Press-pack，双面散热面，螺栓夹紧力依柜型液压/弹簧压装 |
| 配对元件 | 通常与另一 IGCT 或 Diode (5SDD 系列) 串联组成 NPC 三电平拓扑半桥 |
| 贮存要求 | 原厂真空/氮气密封包装，避免机械冲击，存储 -40～+80℃ |
| 认证 | IEC 60747-1 / -8（晶闸管/IGCT 专项），CE（系统级） |
| 物理尺寸 | Ø ≈ 100～130 mm（依代），厚 ≈ 25～35 mm，质量 ~1.5–3 kg |
产品介绍（切入策略：B-技术定位）
IGCT 跟普通晶闸管或 IGBT 模块不同——它是”强迫换相晶闸管”，关断靠门极硬拉，开关速度接近 IGBT 但导通损耗更低，是中压三电平 NPC 逆变器的心脏。5SHY3545L0010 在某水泥厂 ACS5000 项目里跑了 18 年才因水冷接头微漏导致结温偏高提前换——其实元件本身寿命更长，真正的风险是备件断供：ABB 已将部分老 5SHY3545 代标注 NRND 推新 5SHY4045/5SHX26 系列，新 IGCT 不兼容旧 GVC736 参数 EEPROM。
严格来说，IGCT 必须与 GVC736BE101 同代配对使用（EEPROM 存 IGCT 类型 ID），单独换 IGCT 而 GVC 版不匹配会报 Config Mismatch 或保护参数不合适——买拆机件必须核对现装机柜内 GVC 板标 3BHE019719R0101 后缀一致及 IGCT 原标签全称（含 Rev 字母）。从库存经理视角：IGCT 属于 A+ 类关键备件——炸了通常驱动板也一起坏，建议按功率柜相数每 6-pulse 柜备 ≥1 只冷备件 + 1 块配对 GVC736，老线立即按剩余寿命（10–15 年）提 Last-Time-Buy。
应用场景与库存策略
中压传动停 = 全产线停（原料磨/主风机/提升机），IGCT 故障率低但一旦水路泄漏引起结温保护或闩锁失效，无备件等空运 3–6 周+ 重新压装考验。
典型场景与备货建议：
- 冶金/矿山 — ACS6000SD 主传动（热连轧 R1~R5 / 矿井提升机）：非它不可（功率开关核心），建议每套 12-pulse 功率柜（通常 6 IGCT + 6 Diode 半桥）备 ≥1 只 IGCT 冷备件 + 1 块配对 GVC736BE101。
- 水泥 — ACS5000MV 风机/泵主传动 + PCS1000 SVG：单柜建议最低备 1 只（通常装置仅 6 IGCT 半桥 × 2 相 = 12 只，按 1/12 比例留备）。
- 老线延寿 — ACS5000 初版(2000年代初) 配 5SHY3545L0010：ABB 推新 IGCT 系不兼容旧 GVC——立即按 N+1～N+2 或 1 只/功率相提 Last-time-buy（覆盖剩余运行寿命）。
- 改造项目 — 升 ACS6080 新 IGCT(5SHY4045 etc)：旧 5SHY3545 + GVC736 不兼容新柜，只延寿老线采购。
真实案例：
某 5000t/d 水泥线 ACS5000MV 主风机传报 “IGCT 2 Over Temp / Desat”——复位无效，测水冷流量 OK、阻值异常（IGCT 阳极-阴极 30 Ω 非 ∞），确认 5SHY3545L0010 (3BHB013088R0001) 内部 PN 结退化。库房有 LTB 囤一只（核对配对 GVC736BE101 Rev C 一致），按柜型液压压装规范卸压、松夹紧、取出旧 IGCT（注意陶瓷面无磕碰）、放入新 IGCT、按 ABB 扭矩曲线重新压紧（通常用定扭矩扳手分步拧紧对角螺栓）、恢复水冷接头、排气、做 Diode/IGCT Test 及无载 PWM 验证。复产正常。提醒：IGCT 是 Press-pack 严禁单手拎、严禁跌落、压装扭矩必须按手册分步对角拧，过紧压碎陶瓷过松接触热阻大→热跑飞。
