产品详情

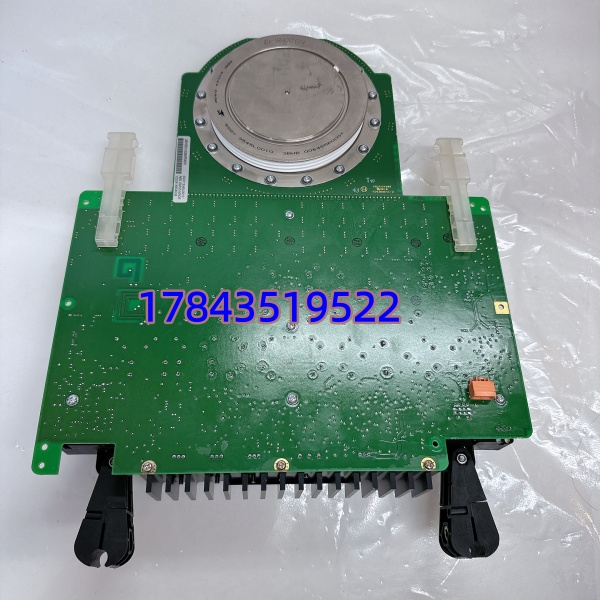

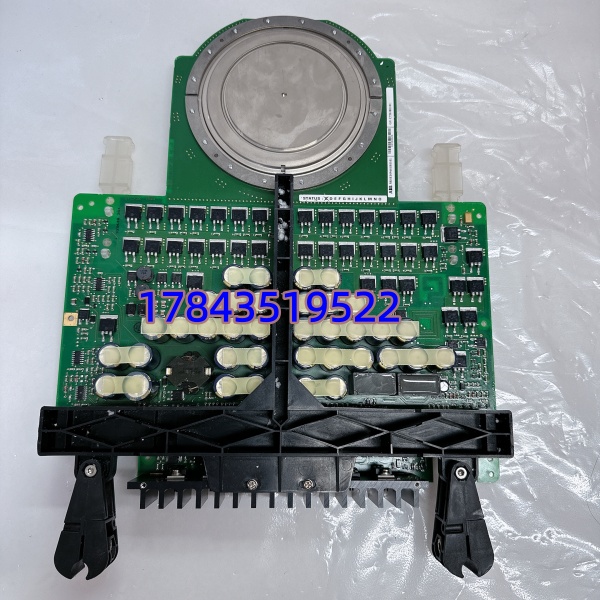

· 型号：5SHY3545L0010（对应物料号 3BHB013088R0001）
· 品牌：ABB（现 Hitachi Energy 电力半导体部门）
· 系列：5SHY 非对称 IGCT（Integrated Gate-Commutated Thyristor）功率模块
规格参数
- 产品型号：5SHY3545L0010
- ABB 物料号：3BHB013088R0001
- 元件类型：非对称集成门极换流晶闸管（Asymmetrical IGCT），压装式 Press-Pack
- 重复反向阻断电压 V_DRM：4500 V（4.5 kV 级）
- 可控关断电流 I_TGQM：≈ 3500 A（型号编码”3545″=3.5kA/4.5kV）
- 通态压降 V_T：≈ 1.7～2.2 V @ 额定电流（依 datasheet 具体值）
- 最大结温 T_jmax：+125℃ 或 +150℃（依批次，以 datasheet 为准）
- 开关时间 t_on/t_off：≈ 1～2 μs（远快于 GTO）
- 门极触发要求：需配专用 IGCT Gate Driver Unit（如 3BHB013088R0001 GDU），光纤接口
- 反向并联二极管：集成于封装（逆导型 RC-IGCT 常见，依具体子版本需核对）
- 冷却方式：水冷冷板（水流量依散热器设计，典型 8～12 L/min·相）
- 安装方式：柜内压装框架（压力需按 ABB 手册施加，典型 40～70kN 依框架），主电路铜排螺栓连接
- 配套驱动板：3BHB013088R0001（GDU）、GVC750BE101（部分 ACS6000 配置作驱动电源/接口板）
- 工作温度（环境温度）：0～+40℃（柜内），结温范围 -40～+125/150℃
- 存储温度：-40～+85℃
- 认证：IEC 60747、RoHS（新批次），元件级 CE/UL 标记依批次
- 典型应用系统：ABB ACS 6000 / ACS 5000 中压变频器、PCS 6000 STATCOM、HVDC Light 轻型直流输电
产品介绍
5SHY3545L0010 是 ABB 5SHY 系列的非对称 IGCT 功率模块——中压变频器主回路的心脏。它承担几千伏阻断和几千安培导通切换，比传统 GTO 关断快两个数量级、导通损耗还低，是 ACS6000 三电平 NPC 拓扑里每个桥臂的核心开关元件。模块本身是压装式无源功率半导体，必须和专用 GDU（门极驱动单元 3BHB013088R0001 类）配对使用，GDU 通过光纤收 PWM 指令、产生门极触发脉冲并做 desat 保护。
坦白讲，IGCT 不像 I/O 模块能随便拿别的代——压装框架尺寸、水冷接口、门极光纤定义都必须一致。IGCT 和 IGBT 外观接近但绝对不能混装，IGBT 放 IGCT 位置会因门极驱动不兼容直接炸管。新项目 ABB 主推 5SHY 新代 IGCT，但老 ACS6000 换件必须原号匹配。这东西属于”A类关键备件”——一台中压变频器少则 6 只多则 数十只，坏一只整机闭锁，建议重要产线按相（或整机套）备库。
应用场景与行业案例
痛点切入：
我在冶金厂遇过 ACS6000 传动报 “IGCT Short Circuit Phase U Upper”，摇表查直流母线无短路——拆柜发现一只 5SHY3545L0010 外壳有轻微过热变色，压装框架螺栓力矩衰减导致接触电阻增大局部过热致 PN 结击穿。这种故障特征就是整机报过流跳闸但外部看不出明显炸裂，IGCT 老化或压紧不足是主因。换模块必须重新按规定力矩对角紧固并校验水压流量，否则新件也可能因接触不良二次损坏。
典型场景：
- 钢厂热连轧主传动 ACS 6000——IGCT 三相桥臂，非它不可（原设计 BOM 指定 5SHY3545L0010）
- 矿井提升机中压变频——高可靠性要求，IGCT 比 IGBT 耐短路电流冲击更强
- 风电场 SVG/STATCOM（PCS 6000）——大容量无功补偿，IGCT 低通态损耗适合连续运行
- 老系统 MRO——原柜 BOM 列 5SHY3545L0010，新 IGCT 代用品需 ABB 服务确认兼容性，优先原号替换
真实案例：
北方某有色冶炼厂，整流机组配 ABB ACS6000 中压变频驱动大型挤压机。夜班突发跳闸报”IGCT Fault Phase W Lower”。摇绝缘无短路，目测 W 相下管 IGCT 阳极发黑——后确认是水冷接头微渗漏致内部受潮缓慢劣化。库房有一只测试 OK 拆机件（同号），按手册泄放直流母线电容、断水、松压装框架取出旧 IGCT、清洁铜排接触面、放入新件、按规定力矩（≈55kN）对角分步压紧、恢复水冷及光纤——空转及带载测试正常，当班恢复生产。电气主任说”这玩意儿二十年不坏，一坏就得有备件，下次按相备一套”。有一点要注意：换 IGCT 必须同步检查 GDU 状态，门极光纤脏污或 GDU 老化也会导致新 IGCT 误导通。
