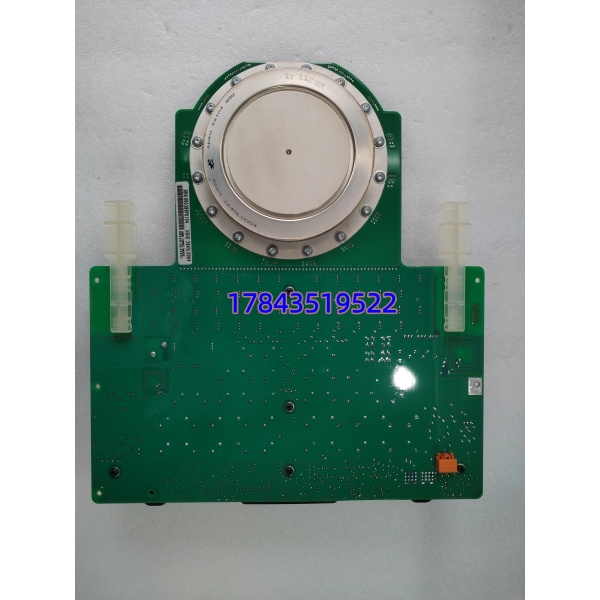

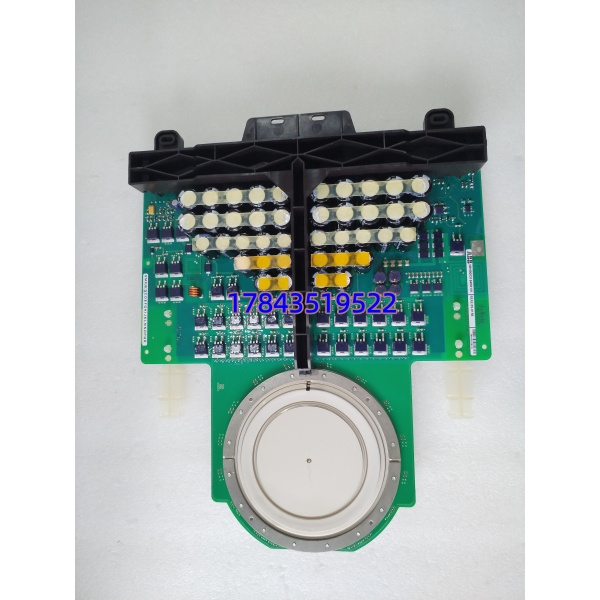

· 型号：5SHY2645L0004（IGCT Device，配套 Gate Unit 如 5SGX1445H0001 或 Assy P/N 依 BOM）
· 品牌：ABB (Semiconductors / Medium Voltage Drives)
· 系列：ABB 5SHY IGCT — for ACS6000 / PCS6000 Applications
规格参数
- 产品类型：IGCT (Integrated Gate-Commutated Thyristor) press-pack semiconductor — 非模块、无塑胶外壳、上下电极平面承压
- 适用设备：ABB ACS6000 SD/LD (Synchronous / Induction Motor Drives 3-level NPC)、ACS5000、PCS6000 HVDC Light Valve (部分代次)
- 阻断电压 Vdrm：典型 4500 V (5SHY 4.5kV class) 或 6500 V 依具体 datasheet — 以现设备铭牌额定电压及原 IGCT label 为准
- 通态电流 It(RMS)：≈4000 A（连续 @ Tc specified, water cooled），峰值 Itsm 数倍依 short-circuit rating
- 关断时间 tq：≈3–5 µs（IGCT 特性，远快 GTO）
- 门极要求：需外部 Gate Unit (5SGX 系列) 提供关断电流 >100 A peak 及开通脉冲——IGCT 本身无驱动电路
- 封装形式：压接式 (press-pack) 双面散热，夹于阳极/阴极散热压板间，扭矩依 ABB IGCT Installation Manual（典型 70–120 N·m 十字对角分步拧紧）
- 冷却方式：去离子水（DI Water）间接冷却经散热器 — IGCT 结温监控靠柜内 Tj 估算 + 水温连锁（去离子水电导率 >1 MΩ·cm MIN 推荐 >5 MΩ·cm）
- 存储要求：原厂防静电真空袋 + 泡沫垫护平面电极（ESD <100V 敏感），开封后尽快装柜；长期存储湿度 <60% RH 原封
- 配套件必核：①对应 Gate Unit（5SGX 系列 需兼容 — 如现柜用 5SGX1445H0001 确认兼容矩阵）②压装夹具/校准力矩扳手（现场通常已有）③去离子水系统树脂状态
- 认证：IEC 60747-x 半导体分立器件，UL 认可材料
- 工作结温 Tj：-40℃ ~ +125℃（瞬态 +150℃ per limit）
- 物理尺寸（IGCT 本体）：直径 ≈100–130 mm，厚 ≈26–33 mm，重≈1.5–2.5 kg
- 重量（运输框）：含运输/压装定位环 ≈3–4 kg
- MTBF：依 ABB Semi Rel Report > 数×10⁵ h（功率循环 / 热循环主导寿命）
产品介绍
（切入策略：F 历史生命周期验证 + “我亲眼看过它炸” 现场视角）
中压 IGCT 不像控制卡渐衰——它要么安安静静跑 15 年，要么因去离子水电导率跌致局部过热击穿炸裂，柜喷淋动作。某钢厂 ACS6000 主传 IGCT 击穿（水质电阻 0.3 MΩ·cm 超标）整面柜喷淋，幸按我建议两年前 LTB 购入 5SHY2645L0004 相模块冷备（时 €9k 现 €15k+ 交期 24 周），停机 5h 换件恢复——无备件保守估计等待进口空运 + 柜体清洁检测 ≥10 天，直接降负荷减产损失七位数。
从库存看这是典型 A 价 A 类关键性（单件 €8k–€18k 视汇率 / IGCT 裸片 vs Assy），中压整线通常每面柜 12~18 只 IGCT——建议：每面独立中压驱动柜备 1 件完整相模块（含 GU 若 BOM 一体）或 IGCT 裸片+确认 GU 兼容冷备，多柜同型号区域库集中 1 件代管。IGCT 属静电敏感大功率器件——接收后原封 ESD 袋存防静电柜；换装时佩静电手环且严格按 ABB 扭矩规范压装（力矩偏差 ±5% 内），歪斜或超扭会致热循环失效提前损坏。重申：确认你订的是 IGCT 裸片(5SHY2645L0004) 还是需要含 GU 的 Phase Module Assy——二者 BOM 写法不同。
应用场景与库存策略
痛点：矿山提升机 ACS6000 中压主传 IGCT 疑似老化（结温趋势告警），无备件不敢停——等原厂 22 周交期意味半年提心吊胆，一旦炸机矿井提人停运触发安全红线。
典型场景与备货建议：
- 冶金/矿山 ACS6000 主轧/提升机中压传动（3‑level NPC IGCT 逆变桥）：非它不可——无通用 IGBT 模块可替（电压/关断特性不同）；建议 每面中压柜（通常含 12~18 只 IGCT）备 1 件完整相模块或 IGCT 裸片+确认 GU 兼容冷备，多柜同型号区域集中可 1 件代管
- HVDC Light PCS6000 换流阀组（IGCT 阀）：通常 N+1 冗余设计按阀组冗余缺额 + 1 件区域备
- 老装置进入 EOL / LTB 评估：ABB 对部分 5SHY/5SHX 早期代发 Last-Time-Buy——若装置还需运行 >10 年 按 N+1 冗余耗量 + 1 件安全库存做 LTB（IGCT 不通用跨代，呆滞风险低因为是专属件）
- 新项目谈判：要求供应商将 IGCT 相模块（或裸 IGCT + GU）纳入首单免费/折扣备件包——中压驱动总价高 IGCT 备件谈判阻力小
