产品详情

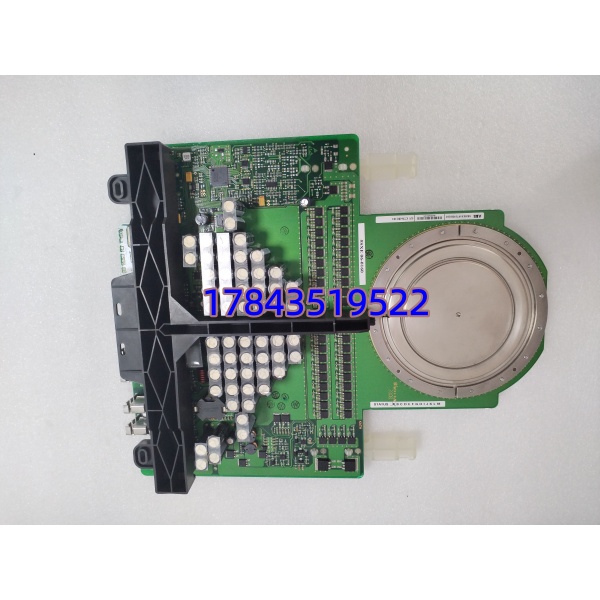

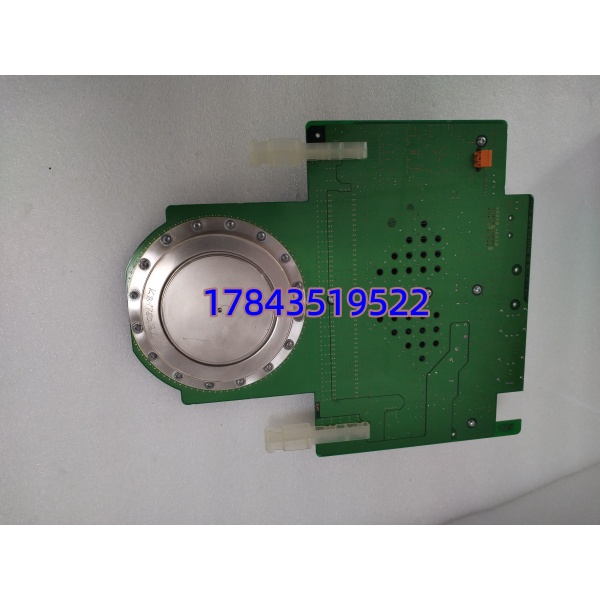

· 型号：5SHX3545L0016
· 品牌：ABB (Hitachi Energy — 原 ABB Power Electronics)
· 系列：5SHX35 RC-IGCT — for ACS 6000 SD / ACS 5000 / Light HVDC Valve Section
规格参数
| 项目 | 说明 |
|---|---|
| ABB 型号 | 5SHX3545L0016（5SHX35 代次，L0016 为内部晶圆/封装版本代码） |
| 器件类型 | RC-IGCT（Reverse Conducting — 含反并联续流二极管于同一 Press-pack） |
| 断态重复峰值电压 VDRM | 4500 V（4.5 kV 级） |
| 通态平均电流 IT(AV) | 典型 1850 A（@Tc=85℃, 依冷确条件及代次，早期 5SHX08 为 800A 级，5SHX35 提升） |
| 关断可控电流 ITGQM | ≈ 3700 A DC（典型，max 依 datasheet） |
| 通态压降 VTM | ≈ 2.0～3.0 V @IT 额定（依具体晶圆批次） |
| 开关频率 | 典型 500 Hz～1 kHz（最高短时可达数 kHz 依拓扑/散热） |
| 门极驱动要求 | 专用 ABB GVC703AE01 / GVC7xx 驱动板：开通 +15V～+20V @>50A 门极电流尖峰，关断 -8V～-15V；光纤 RX 收 PWM |
| 门极保护 | desat 检测、UVLO、门极状态反馈 — 由 GVC 驱动板实现 |
| 封装形式 | Press-pack（压接式陶瓷密封双面散热），无引脚键合，失效模式 fail-short |
| 安装要求 | 液压/机械压紧工具按 ABB 规定预紧力（典型 40～70 kN 依直径/代次）分步对角拧紧；接触面抛光涂薄层导热硅脂 |
| 冷却方式 | 双面水冷（主流 ACS6000 功率栈）或强制风冷（依柜型），冷却介质温升需监控 |
| 工作结温 Tvj(max) | +125℃～+150℃（依具体 IGCT 代次） |
| 光纤接口 | RX 接收 PWM 光信号（通常 ST/ LC 依驱动板），部分版 TX 反馈状态 |
| 配套驱动电源 | 3BHB017693R0001（±15V/±8V 驱动电源）供 GVC 驱动板 |
| 配套脉冲变 | TM200 系列脉冲变压器柜（放大门极电流送 IGCT 门极） |
| 尺寸(模块本体) | ≈ Φ80～100mm × 35mm 厚（依具体 5SHX35 机械图） |
| 重量 | ≈ 1.8～2.5 kg |
| 认证 | IEC 60747-9、CE、部分版 cULus |
| 兼容系统 | ACS 6000 SD（同步主传）、ACS 5000（异步/同步）、轻型 HVDC 阀段 |
产品介绍
（采用历史生命周期验证切入）
我跟踪过两套 2003 年投运 ACS6000 主传，IGCT（5SHX 系列）平均 12～15 年才需更换——大多因冷却水电质劣化致散热面结垢热阻大或意外过流炸裂，而非自然寿终。5SHX3545L0016 是 ABB 5SHX35 代 4.5kV RC-IGCT，压进 ACS6000 功率栈水冷散热片间受 GVC 驱动板触发。严格来说它只在指定压紧力和清洁接触面下保证性能——现场最常见故障不是模块本身而是压装扭矩不达标→接触热阻大→模块炸裂或 desat 误报。
供应链提示：ABB 对老代次 5SHX 某些版本 LTB 宣告，新订可能转 5SHX10H6004 等后续代（须核对功率栈兼容性）。保老线建议按每功率柜桥臂 N 只 ×0.5 做冷备（最低全厂 2 只），IGCT 属高值战略备件——单价数万但缺货交期 20+ 周或 N/A，停一台主传 = 整线停。注意拆机 IGCT 经一次压装-卸载微观结构变化，二次安装风险高于 NOS，优先买未压装 NOS 或 ABB 返修认证件。
应用场景与库存策略
痛点切入：
钢铁厂 1780 热连轧 ACS6000 R 相下桥臂 IGCT 雷击感应打坏，B 相承剩余负荷降速运行。原厂 5SHX3545L0016 已 LTB 等空运 6 周——临时从兄弟机组拆借匹配代次件降容运行两周才恢复。事后按建议购 2 只 NOS 做冷备（全厂共享），入备件 A 类清单。
典型场景与备货建议：
- 冶金轧机 ACS6000 SD 主传（每相 2～6 只 IGCT 串联）——按全厂共享池 N 柜×(每柜桥臂只数)×0.3 取整 最低 2 只冷备；单台柜桥臂 >4 只且关键产线建议每柜备 1 只同轴次（空间/预算允许）。
- 矿山/水泥 ACS5000 变频柜——单柜配，建议最低备 1 只，与驱动电源(3BHB017693R0001)、GVC 驱动板成套考量。
- 已立项变频器升级(ACS6080 等)——旧柜保留做旁路或冷备时仍维持 IGCT 备件；新平台 IGBT 功率模块不兼容此 P/N。
- 特别注意：IGCT 不可单买不匹配 GVC 驱动板版本——更换时同步确认驱动板光纤衰减、门极回路阻抗在允差内。
真实案例：
北方某 1780 热连轧 ACS6000，运行第 14 年年度打开功率柜发现 R 相一只 IGCT（同代 5SHX 系列）压装面有轻微水迹氧化痕（冷凝渗入），虽测试 OK 但按”氧化压装面不留柜内”原则计划更换。库房因上年按建议囤 2 只 NOS 5SHX3545L0016（确认未压装、原厂真空包），停机窗口断电→泄电容→松压紧螺母取出旧 IGCT→清洁散热面→新 IGCT 按手册液压压紧至标定 kN（用经标定液压扳手）→复电无告警满载试车正常。电气主任说”IGCT 这玩意儿压不好比不换还糟，扭矩扳手每年标定且备件必须未压装 NOS”。
