· 型号：5SHX2645L0004（物理器件），物料/订货号：3BHL000389P0104（ABB SAP物料码，采购必须双号对齐）
· 品牌：ABB（现Hitachi Energy继承电网/功率半导体线，原厂标识仍以ABB标）
· 系列：5SHX高压IGCT系列，RC（Reverse Conducting，同封装内集成反并联续流二极管），主攻ACS6000中压传动功率单元、电解整流、HVDC阀段

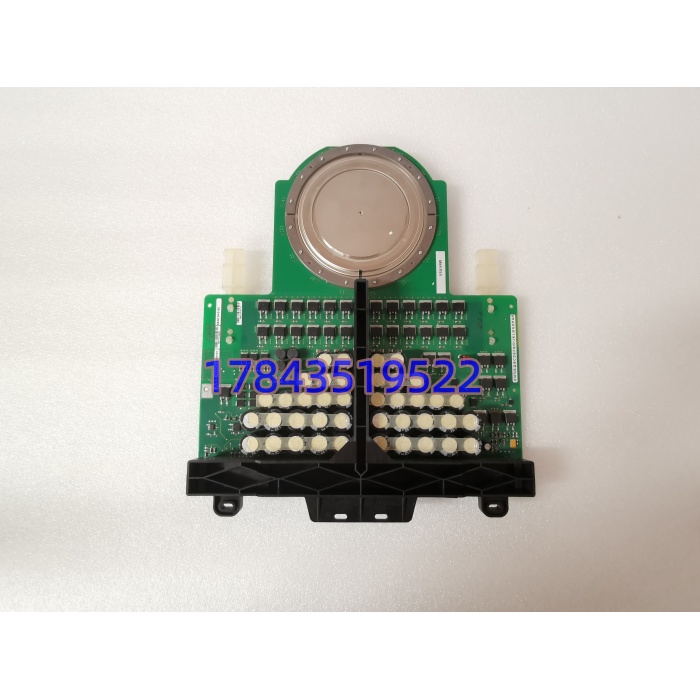

5SHX2645L0004 3BHL000389P0104
规格参数
- 产品型号：5SHX2645L0004（集成门极换流晶闸管IGCT RC）
- 物料/订货号：3BHL000389P0104（SAP码，关联3BHB003154R0101门极接口组件）
- 产品类型：高压大功率半导体—IGCT模块（Reverse Conducting，压装式Press-Pack）
- 额定电压（重复峰值阻断）：V_DRM = 4500 V（datasheet标4.5 kV，适用3.3/4.16/6.6 kV系统中压柜）
- 通态平均电流：I_TAVM = 2645 A（型号编码“2645”即此值；连续工作依水冷约1850–2200 A，脉冲关断I_TGQM≈1850 A，浪涌ITSM可达40000 A/10 ms）
- 通态压降：V_T ≤ 3.5 V @2645 A（典型2.1–3.2 V@125℃结温，低导通损耗是IGCT卖点）
- 封装形式：91 mm Press-Pack陶瓷涂覆（压接式，双面散热，无引线键合，需专用夹紧框架）
- 推荐夹紧力：≈40 kN（严格按ABB功率栈装配手册力矩曲线执行，过紧碎硅片过松热阻飙升）
- 触发与隔离：光纤触发门极（15 V DC门极驱动供电，光耦隔离≥8 kV AC，抗变频器dv/dt干扰）
- 开关特性：snubberless turn-off（无外接吸收电路），关断/开通≤2 μs，di/dt受GDC806A/GVC736门极单元限
- 冷却方式：去离子水冷板（流量3–6 L/min，ACS6000标准；部分柜型强制风冷但热阻大）
- 工作结温：T_j = –40°C至+125°C（存储–40至+150°C），机柜环境0–60°C风冷/水冷控温
- 配套门极单元：常用GDC806A / GVC736 / GUSP系列（须版本匹配，换IGCT要核门极固件）
- 安全/标准：IEC 60747/ IEC 60700（高压直流输电器件标准），CE，系统级SIL/功能安全依整机
- 净重/尺寸：约2.6 kg，91 mm直径×厚度≈26 mm（陶瓷本体），装进功率单元框架后占1槽/1臂位置

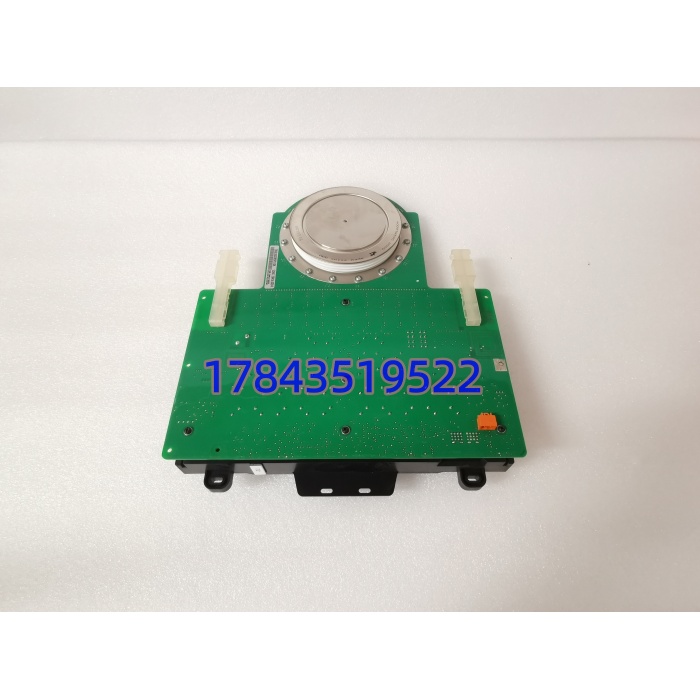

5SHX2645L0004 3BHL000389P0104
产品介绍
从历史生命周期验证切入：5SHX2645L0004是ABB在中压传动黄金期（ACS6000/PCS6000全盛代）铺下去的IGCT“心脏”，2000年代到2015年前后装机量极大，现在全球钢厂轧机、矿山提升机、电解铝整流还在跑——但原厂这条5SHX老线已进入EOL深水区，Hitachi Energy主推新代IGCT或压接IGBT，交期要么“联系授权备件商”要么12–30周订制引产。现场实测发现，压装式半导体最怕不是电应力而是装配失误：某个项目里碰过维护换这块卡时刻错力矩（ABB要求≈40 kN，他用普通扳手凭手感拧到≈25 kN），运行三个月热阻爬升到IGCT报Overtemp联锁跳车，拆开陶瓷面已经微烧蚀——这种“机械装配敏感”是Press-Pack和插卡式IGBT最大区别，采购不能只买模块，必须同步核夹紧框架/水冷板/O形圈成色。
站在供应链价值，ABC分类归A类顶级关键：ACS6000功率单元里每臂串/并几颗5SHX2645L0004，炸一颗=整柜传动停=轧机咬钢瞬间掉电=连铸坯废一炉（损失六位数到七位数）。TCO算下来战略囤1–2件冷备（Buffer stock，未开封原厂防静电盒）比赌拆机件稳，严格来说只在ACS6000 vX.X以上功率栈支持，换IGCT要同步查门极单元GDC806A版本（固件锁过的话新IGCT插老门极可能报Gate Fault），别上来就换——重装功率栈要泄水冷、拆框架、力矩扳ch校准40 kN，停机窗口至少4小时+重新做逆变器自测试（IGCT Test + PWM波形校验），工时比模块贵三倍。生命周期延续靠LTB：炼化/冶金资产用到2030+，建议按功率单元臂数×冗余1–2颗做Last-time-buy，放防静电防潮柜贴“仅功率单元IGCT Fault且门极自检OK时使用”。
应用场景与库存策略
IGCT挂了，中压变频器ACS6000/LCI整流跳Fault，轧机主传停转、矿山提升机急刹、电解铝系列断电，单次停机追损到七位数（连铸坯报废+复产烘炉24小时起），而5SHX2645L0004原厂EOL后交期12–30周或仅二手渠有，属于“坏了当天就要，否则全车间趴窝”的A++类命门备件。
典型场景与备货建议：
- 钢铁厂/热轧冷轧主传动（ MV Drive）：逆变桥臂里5SHX2645L0004干2645A硬开关驱动10 MW轧机电机，非它不可因snubberless低损耗+压装抗振动，建议按ABC-A类设安全库存SS=每柜备1–2颗冷备（Buffer），放原厂防静电盒进电气室备件柜，贴“仅IGCT Fault且门极/GDC806A自检排除后使用”，禁日常挪用。
- 矿山/大型提升机与皮带机传动：ACS5000中压变频器功率单元，非它不可因4500V阻断扛得住提升机启停过压尖峰，建议同矿区多台共用1颗冷备，谈Hitachi Energy授权做代管VMI（他们有功率栈装架工装+去离子水冷测试），别自己瞎压装——力矩错一次碎硅片。
- 电解铝/整流所（MEGADRIVE-LCI或PCS6000 SFC）：整流桥IGCT阀段，非它不可因40000 A浪涌扛得住电解系列短路，建议按系列槽组LTB 3–5年用量（每臂备1颗替补），放防潮柜标批次/原厂激光刻码，关联物料3BHL000389P0104和门极GDC806A一起囤（换IGCT常顺带换门极接口板）。
- 风电/柔性直流输电（HVDC Light阀段，老项目用5SHX系）：换流阀IGCT模块，非它不可因光纤触发抗换流站EMI，建议老HVDC站按阀塔层数×冗余1颗冷备，机架级备件别拆封直到装进阀塔框架，引脚氧化比电应力故障更常见。
真实案例：四年前在某沿海钢厂热轧主传碰过一回——白班轧机咬钢瞬间报“IGCT Fault Arm A Phase U”，急停后查功率单元第3臂的5SHX2645L0004陶瓷面微裂（现场实测发现上月定修换IGCT时外包钳工用普通扳手拧夹紧螺栓，力矩只到≈28 kN远低于ABB要求的40 kN±5%，热循环跑了三周陶瓷边缘热应力开裂炸硅片）。库存只有一块拆机5SHX2645L0004从兄弟钢厂借来，装框架要用力矩扳ch校准40 kN+泄去离子水冷重充（停机窗口6小时），当天轧机停了14小时，连铸坯废了18吨+复产烘炉耗电六万度，估算损失约92万。事后复盘：IGCT是A++类命门，采购当初只备了控制卡（PM802F/AC800M）觉得“功率半导体不会坏”，后来直接LTB：全厂4套各锁2颗5SHX2645L0004+2块GDC806A门极做Buffer stock，放进原厂防静电泡沫盒标“仅Arm IGCT Fault且Gate Unit OK时使用”；顺手把定修SOP改成“换IGCT必须由原厂认证工程师用标定力矩扳ch做40 kN±5%并记录签字”，ROI算下来停一次轧机的钱够买整机架功率单元备件。严格来说换新IGCT要跑自带的IGCT Test（脉冲测试+波形比对），并以原厂功率栈装配手册力矩曲线为准，别凭手感拧。
