描述
产品详情

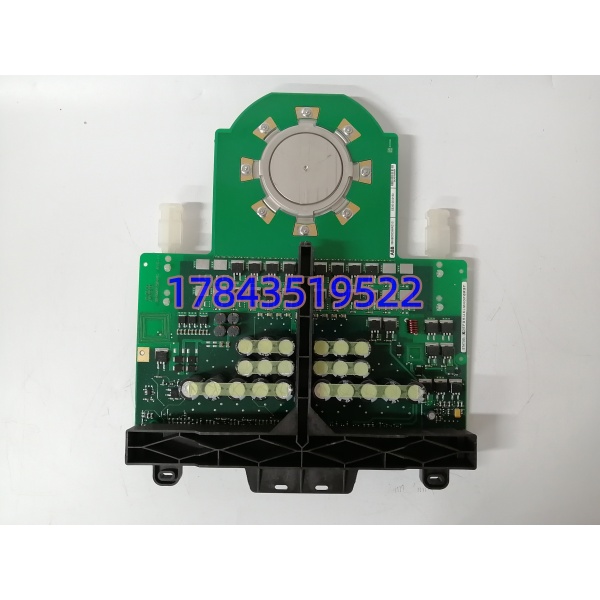

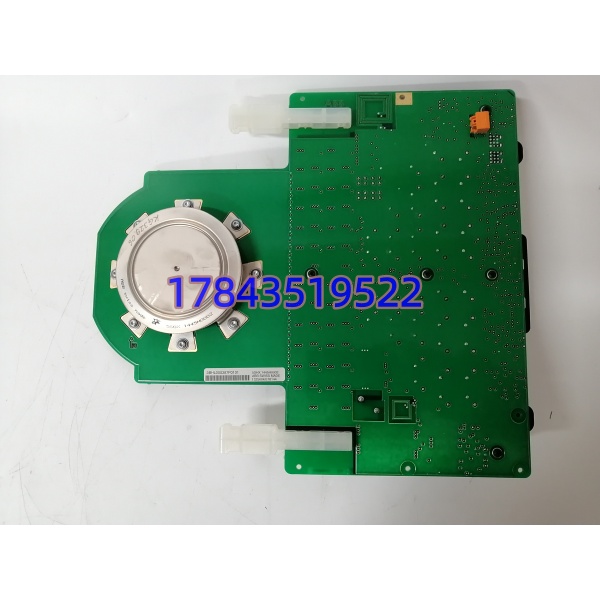

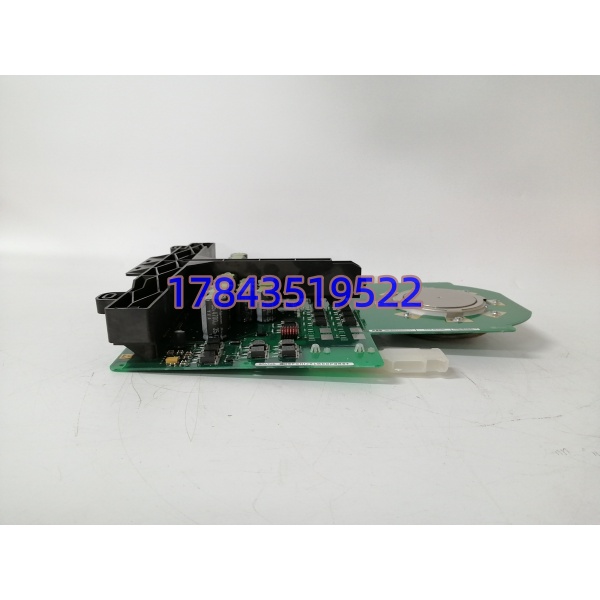

· 型号：5SHX1445H0002（部件号 3BHL000387P0101）
· 品牌：ABB
· 系列：5SHX系列IGCT功率模块
规格参数
- 产品型号：5SHX1445H0002
- ABB部件号：3BHL000387P0101
- 产品类别：集成门极换流晶闸管（IGCT – Integrated Gate-Commutated Thyristor）
- 所属系统：ACS1000系列中压交流变频器
- 额定阻断电压：4500V（VDRM/VRRM）
- 额定通态电流：1400A（Tc=80°C条件下）
- 峰值非重复浪涌电流：4200A（10ms正弦半波）
- 通态压降：约1.5-2.5V（需核对以原厂手册为准）
- 门极触发电流：需核对以原厂手册为准
- 开关频率：最高约500Hz（IGCT适用频率范围，实际受限于应用）
- 封装形式：压装式（Press-Pack）陶瓷封装，对称设计
- 外形尺寸：直径约50mm（压装式圆盘封装），高度约26mm（需核对以原厂手册为准）
- 重量：约0.3-0.5kg（单模块）
- 结温范围：-40°C 至 +150°C（工作结温）
- 存储温度：-40°C 至 +125°C（需核对以原厂手册为准）
- 热阻（结到壳）：约0.015 K/W（需核对以原厂手册为准）
- 冷却方式：间接水冷或油冷（通过散热器导热）
- 安装扭矩：8-10 N·m（压装式安装，需使用扭矩控制工具）
- 反向恢复特性：集成反并联二极管（部分版本）
- 串联/并联能力：支持多模块串并联，适用于更高电压/电流等级
- 符合标准：IEC 60747-9、RoHS
- 关联备件：需配合门极驱动单元（如KUC711AE01）使用
- 典型应用：ACS1000变频器逆变桥臂、HVDC换流阀、静止无功补偿器
产品介绍
5SHX1445H0002（3BHL000387P0101）是ABB开发的集成门极换流晶闸管（IGCT）功率模块，属于5SHX系列。它是ACS1000系列中压变频器的核心功率器件，安装在功率柜的逆变桥臂中，负责将直流母线电压逆变为可变频率、可变电压的交流电，驱动中压电机。
IGCT是ABB的专利技术，本质上是一种硬驱动GTO（门极可关断晶闸管）。它在导通时像晶闸管一样具有低通态压降（导通损耗小），在关断时通过门极施加极大的反向电流（硬驱动），实现类似晶体管的快速关断。5SHX1445H0002的额定电压4500V、额定电流1400A，意味着单管就能承受4.5kV的反向电压和1.4kA的持续电流，这在硅基功率器件中属于顶尖水平。压装式（Press-Pack）陶瓷封装是它的另一个特点——两个金属电极从上下两面压紧芯片，没有焊接引线，热循环寿命长，失效模式是短路（不会爆炸开路），这在高压串联应用中很关键。我在现场拆过ACS1000的功率单元，这种圆盘形的IGCT叠放在散热器之间，用绝缘拉杆压紧，整个功率柜看起来像个精密的机械装置，而不是传统的电路板。
应用场景与行业案例
痛点切入
ACS1000变频器通常驱动的是工厂里最核心的负载，而IGCT是这台变频器里单价最高、最脆弱的器件之一。凌晨2点接到电话说IGCT故障，意味着整台变频器失去了功率变换能力，电机只能自由停车。更麻烦的是，IGCT失效往往伴随过流，可能把同桥臂的其他器件、熔断器甚至直流母线电容一起带走，维修成本从几万块变成几十万。
典型场景
- 电力行业引风机/送风机：火电厂锅炉引风机由ACS1000驱动，功率1000kW-3000kW。IGCT在逆变桥臂中高频开关，将直流电转换为变频交流电。非它不可的原因是4.5kV耐压等级刚好匹配3.3kV或4.16kV中压电网的整流后直流母线电压，其他器件（如普通IGBT）耐压不够。
- 石化行业循环氢压缩机：加氢裂化装置中的循环氢压缩机电机功率可达2800kW以上，变频器使用IGCT实现精确调速。石化装置要求连续运行，IGCT的压装式封装失效模式为短路，不会突然开路导致飞车，这对安全很关键。
- 冶金轧机主传动：热连轧生产线的主传动电机由驱动，轧制过程中负载突变频繁，IGCT需要在毫秒级时间内完成大电流关断。5SHX1445H0002的4200A浪涌电流能力可以承受轧机咬钢时的冲击电流。
- 矿山主通风机：矿井主通风机功率大、启动转矩要求高，配合IGCT实现软启动和调速运行。矿山环境粉尘大，但功率柜通常正压通风，IGCT的陶瓷封装不受粉尘影响。
- HVDC轻型化换流阀：在柔性直流输电（VSC-HVDC）中，IGCT用于构建换流阀模块，实现有功无功独立控制。5SHX1445H0002的4500V耐压和快速开关特性适合这种应用。
真实案例
2021年夏天，我在江苏一家化工厂的-1000-A-07变频器上处理过IGCT故障。这台变频器驱动一台2800kW的循环氢压缩机。某天白班，运行人员发现变频器报”Overcurrent Trip”（过流跳闸），压缩机停机。复位后尝试启动，刚升速到30%额定转速就再次过流跳闸。我赶到现场，用示波器测量逆变桥臂输出电流波形，发现其中一个桥臂的电流波形严重畸变，存在明显的直流偏置。拆开功率柜检查，发现5SHX1445H0002模块的压装力矩松动（原厂要求8-10N·m，实测只有5N·m），导致芯片与散热器之间的接触热阻增大，长期过热后芯片局部烧结，通态特性退化，最终引发过流。
更换同型号IGCT模块（厂里库存有3BHL000387P0101备件），重新按9N·m力矩压装，测量接触热阻正常后上电测试，变频器恢复正常。厂长后来跟我说：”这块圆盘看着不起眼，但一个就要好几万，而且订货周期3个月。上次缺备件，从欧洲空运花了两周，损失了近百万。现在库里必须常备2个。”
