描述
产品深度介绍

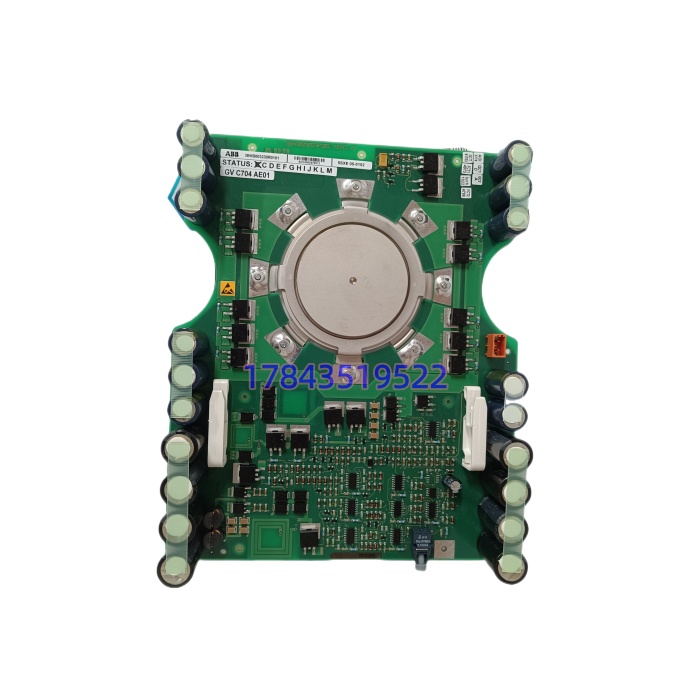

ABB 5SHX1445H0001 是 ABB 5SHX 系列非对称型 IGCT（集成门极换流晶闸管）功率器件，常与本组 3BHL000391P0101（门极驱动/配套订货号）、3BHB003230R0101（AC800PEC 控制板订货号）、5SXE05-0152（FPGA/脉冲协处理子模块）组成完整中高压功率单元。主要承担 ACS6000 / PCS6000 / HVDC / STATCOM / 风电变流器主回路的高速通断任务，适配 2.3–6.9 kV 中压传动场景。
相比传统 GTO，IGCT 把门极驱动集成进芯片内部，取消庞大缓冲电路，开关损耗下降 30–40%，结温上限 125 °C，Press-pack 陶瓷盘式封装无焊点疲劳风险。对于已投运 10 年以上的老产线，这套组件是延长设备寿命、压缩 MTTR 的关键保险件；市场上混淆成 PM864A / AC800M CPU 套件的资料不准确，采购前务必按 BOM 分层核对。
关键技术规格
| 参数项 | 数值 / 说明 | 备注 |
|---|---|---|
| 主器件型号 | 5SHX1445H0001（IGCT 本体） | 非对称型 |
| 关联订货号 | 3BHL000391P0101 | 门极驱动单元 / 配套 BOM 号 |
| 控制板订货号 | 3BHB003230R0101 | AC800PEC / GVC704AE01 平台 |
| 子模块标识 | 5SXE05-0152 | 板载 FPGA（Spartan-6 级）脉冲协处理 |
| 重复峰值阻断电压 VDRM | 4500 V | 中高压档 |
| 平均通态电流 ITAVM | 1400 A（水冷典型值） | 浪涌可达 30–45 kA |
| 关断时间 tq | < 30 μs（典型 14–25 μs） | 快速关断 |
| 门极驱动接口 | 24 V DC + 光纤信号 | EMI 免疫 |
| 封装形式 | Press-pack 陶瓷盘式 | 双面水冷 / 可强制风冷 |
| 工作结温 Tvj | -40 °C ~ +125 °C | 存储 -50 ~ +125 °C |
| 单模块重量 | 约 1.2–1.8 kg | 完整功率单元 15–25 kg |
| 适配系统 | ACS1000 / ACS6000 / PCS6000 / HVDC / SVG | 三电平 NPC 逆变桥 |
| 原厂生命周期 | 成熟期 / 逐步 EOL | 全新原装库存收紧 |
安装与接线指南
⚠️ 安全第一：
- 通知生产/电气负责人，锁定停机窗口
- 断开变频器网侧、机侧断路器，切断水冷系统前先断主电
- 释放直流母线电容（按柜体规程放电，等待 ≥10 分钟）
- 关闭对应功率柜水冷回路，排空或隔离该单元水路
工具与防护：
· 防静电手环 + 防静电垫（IGCT 门极对 ESD 极敏感）
· 扭矩扳手（Press-pack 压紧力需按 ABB 手册，典型 20–40 kN，勿凭手感）
· 光纤端面检测仪、万用表、红外测温枪
· 手机拍照：旧模块水压接头方向、光纤路由、DIP/跳线、龙门架序号
备份与核对：
· 导出 AC800PEC / 800xA 工程、门极延迟参数、PWM 死区配置
· 核对 BOM：5SHX1445H0001 + 3BHL000391P0101 + 3BHB003230R0101 + 5SXE05-0152 是否同批次配套
阶段二：拆卸旧模块（预计 15 分钟）
- 拔光纤（先拔接收端，封防尘帽），拆 24 V 门极扁缆
- 泄压后拆进出水冷接头，做好管路标签
- 松 Press-pack 压板螺栓（对角交替松，防陶瓷盘受力不均开裂）
- 垂直取出 IGCT，检查背板/铜排烧蚀、绝缘片碳化情况
- 清理散热器接触面，用无水乙醇去氧化层
⚠️ 陶瓷盘式封装禁摔、禁侧向受力；旧件拆下立刻进防静电袋
阶段三：安装新模块（预计 25 分钟）
- 戴防静电手环，从防静电袋取新 5SHX1445H0001
- 复核对铭牌：VDRM 4500 V、ITAVM 1400 A、批次与驱动板匹配
- 涂导热硅脂（按手册厚度），放入散热器中心位
- 装压板螺栓，按对角线分 3 次递增扭矩到额定值（参考 ABB 原厂力矩表）
- 接水冷接头（建议换新 O 型圈），通水保压测试 ≥5 分钟无渗漏
- 插 24 V 门极缆、光纤（ST/专用接头），核对 3BHL000391P0101 / 5SXE05-0152 地址与旧板一致
