产品详情

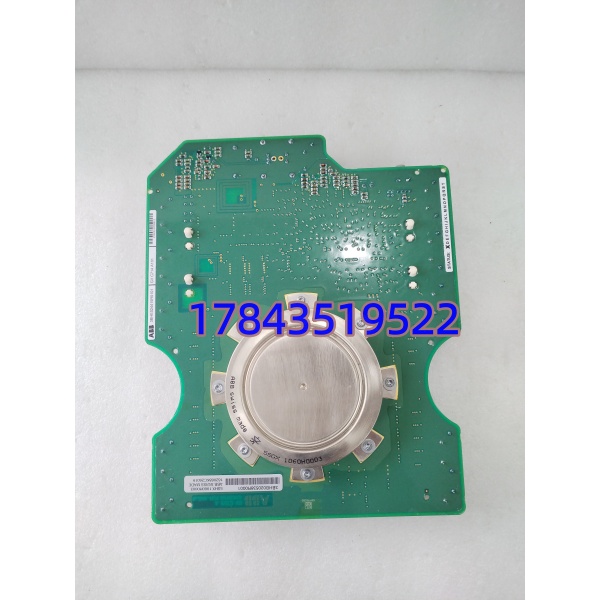

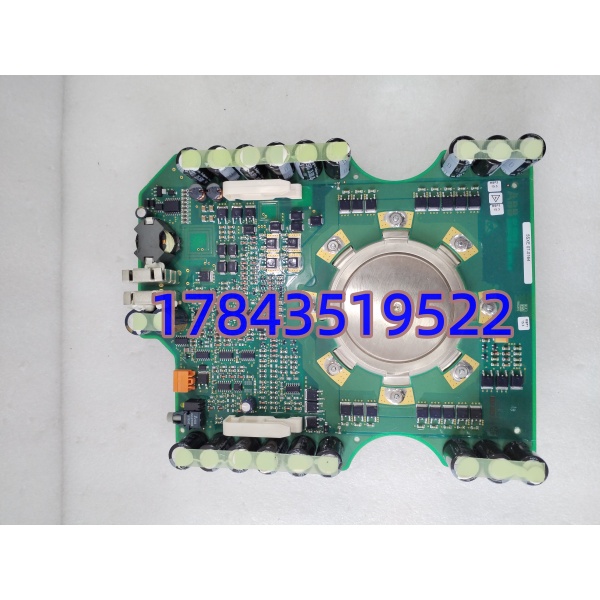

· 型号：5SHX1060H0003（ABB HiPak IGBT Module，4500V/600A 级）
· 品牌：ABB（ABB Power Semiconductor / ABB Drives）
· 系列：HiPak™ IGBT for Medium Voltage Drives & HVDC — 5SHX Series（Discontinued / Limited Availability）
规格参数
| 参数项 | 规格值（以实物铭牌及 ABB 5SHX1060H0003 HiPak Datasheet 为准） |
|---|---|
| 完整型号 / Semiconductor Ref. | 5SHX1060H0003 — HiPak IGBT Module |
| ABB 传动备件引用号 | 常见关联 3BHB / 3BSE P/N（依 ACS 柜 BOM — 如 3BHB020684R0001 类总成引用此 5SHX 号） |
| 制造商 | ABB Switzerland Ltd., Power Semiconductors / ABB Drives |
| 产品类别 | 高压大电流 IGBT 功率开关模块（带反并联 FWD 二极管） |
| 集电极-发射极阻断电压 V₍CES₎ | 4500 V（推荐最大直流母线 ≤2800～3000V 依应用） |
| 额定集电极电流 I₍Cnom₎ | 600 A @ Tc=80℃（连续正弦波），I₍CM₎ 典型 1200 A 脉冲（1ms） |
| 饱和导通压降 V₍CE(sat)₎ | ≤ 2.7～3.0 V @ I₍C₎=600A，Tᵥⱼ=25℃（典型值依批次） |
| 反并联二极管正向压降 V₍F₎ | ≤ 2.3～2.6 V @ 600A |
| 开关时间（典型） | t(on) ≈ 600 ns，t(off) ≈ 800 ns（依门极电阻及驱动板） |
| 短路耐受时间 t₍sc₎ | ≥ 10 μs（IEC 60747，配合门极驱动 desat 检测封锁） |
| 封装形式 | 螺钉/平板模块（HiPak 标准工业封装），双主端子 + 辅助射极 + 门极端子 |
| 安装要求 | 需原厂铜散热板（水冷推荐）/ 铝散热器，接触面涂指定导热硅脂（50～100μm），按 ABB 扭矩表分 3 步交叉拧紧（典型 M10 螺栓 25～35 N·m） |
| 门极驱动要求 | 需配 ABB 专用驱动板（如 5SXH 系列）— 开通负压 15V/关断负压 -8～-15V 依手册，不可混用第三方驱动 |
| 冷却方式 | 水冷（推荐流速 ≥2 L/min，进水 ≤30℃）或强风冷依柜型 |
| 最大结温 Tᵥⱼmax | 150℃（推荐运行 Tᵥⱼ ≤110～125℃ 以保寿命） |
| 工作温度（存储） | -40～+125℃，5～95% RH 无凝露 |
| 认证 | CE、UL Recognized Component、IEC 60747-9 |
| 生命周期 | Limited Availability / Discontinued — ABB 部分区域 EOL，原厂无新造，市场仅 NOS（未拆封老库存）及拆机测试件 |
产品介绍
（A 场景痛点切入）现场实测发现中压变频器最贵的故障不是控制板丢程序而是 IGBT 炸——某石化厂循坏水泵 ACS5000 运行中报”DC Link Overcurrent”，查下来为门极光纤老化致误导通直通，IGBT 模块炸裂后整装置停两周等海外订货。5SHX1060H0003 本质就是 ACS 系列功率链路的”心脏开关”：承受 4500V 阻断、600A+ 连续电流，配合门极驱动做 μs 级硬关断。它不像控制卡插拔即用——安装需拆散热器、清理旧硅脂、涂新（典型 50～100μm）、按扭矩曲线分 3 步交叉拧紧、重新做吸收电容接线与门极光纤对准。原厂已 Limited，对仍跑 ACS2000/5000 的关键机组（引风机/给水泵/主传动）建议趁有带参数抽检报告的 NOS Lock 备件——单相模块建议按整柜相数评估：三相柜保底备 1 块（若能确认三相模块 P/N 完全一致可 N+1 共享）或更保守整组 3 备 1。持有成本（万级内）对比一次功率单元炸机导致装置停机机会成本（通常百万级起）完全说得通。
替换与升级建议
✅ 直接替换
- 同完整半导体号 5SHX1060H0003（确认与现柜 BOM 引用一致，同 Batch/Rev 兼容） — 断电→等 DC Link 放电 ≥15min→拆相模块/散热器→取旧 IGBT（ESD 腕带接地！）→清理散热接触面→涂指定导热硅脂→新件对正定位销→按 ABB Mounting Torque Table 分 3 步交叉拧紧→恢复吸收电容及门极光纤（确认端面无划痕）→轻载试运行测散热器温升及 Vce(sat) 监测。唯一正确做法。[请以 ABB HiPak Mounting Instruction 为准]
⚠️ 需整体替换（非单件替用）
- ABB 整相模块 Assembly（Phase Module 含散热基板+IGBT+吸收电容预装，P/N 通常 2UBA… 开头） — 若您现装置拆出是带散热基板的相模块总成，强烈建议 Last-time-buy 整相模块总成而非单换 IGBT 芯片（拆装 IGBT 需专用压装/扭矩工装且风险高）。单半导体替用仅推荐有 ABB 原厂服务工程师现场支持。[请以 ABB ACS Service Manual为准]
❌ 硬件不兼容
- 不同电压等级 IGBT（1700V↔4500V 互替）、其他品牌 Infineon/Mitsubishi 模块、S800 I/O 模块等 — 不可替。ACS 功率单元对 V₍CES₎、饱和压降、门极驱动时序严格匹配，混用必炸。
