描述
产品详情

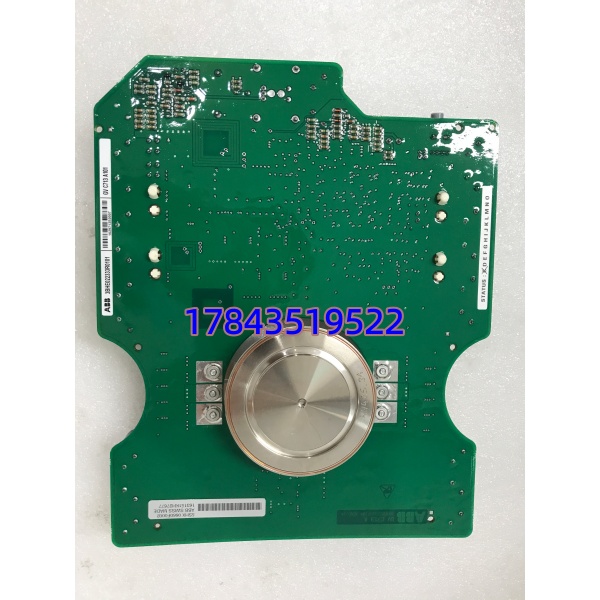

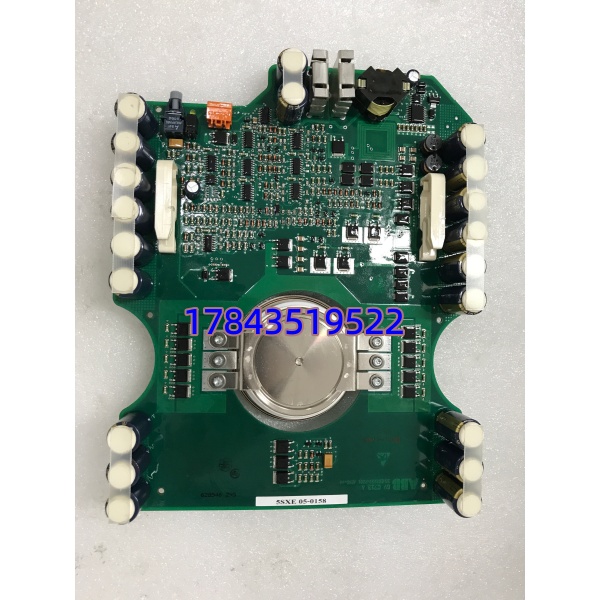

· 型号：5SHX0660F0002（IGCT 器件或相模块组件 P/N，关联门极单元如 5SGX 系列 GU）
· 品牌：ABB (Semiconductors / Medium Voltage Drives)
· 系列：ABB 5SHX IGCT — for ACS6000 / PCS6000 MV Applications
规格参数
- 产品类型：IGCT (Integrated Gate-Commutated Thyristor) press-pack semiconductor — 或 Phase Module Assembly 含 IGCT + 门极单元 + 散热器接口（依 BOM 是裸 IGCT 还是整组件）
- 适用设备：ABB ACS6000 SD (Synchronous Drive) / ACS5000 / ACS1000 中压变频柜；ABB PCS6000 HVDC Light 换流阀（部分代次）
- 阻断电压 Vdrm：典型 4500 V（5SHX 族 4.5kV class），部分资料标 6500V 瞬态 — 以原设备铭牌额定电压为准
- 通态电流 It(RMS)：≈4000 A（连续，水冷条件下），Itsm 可达 2~3× 依柜水温和散热设计
- 关断时间 tq：≈3~5 µs（典型 IGCT 特性，远快于 GTO）
- 门极驱动：需配套 ABB Gate Unit（GU — 如 5SGX 系列或柜内 GU 板），通过光纤发送开关命令，门极电流峰值 约数十 A
- 封装形式：压接式 (press-pack) 双面散热，需经力矩扳手按 ABB 规范压装（典型 70~120 N·m 依夹板结构——严禁估摸拧）
- 冷却方式：去离子水（DI Water）间接冷却经散热器 — IGCT 结温监控靠柜内 Tj 估算 + 水温连锁
- 存储要求：原厂防静电包装 (ESD <100V 敏感)，开封后尽快装柜；长期存储湿度 <60% RH 原封袋
- 配套件必核：①对应 Gate Unit（若 BOM 拆分订须同时确认 GU P/N 兼容）②压装夹具/力矩扳手（现场已有通常）③去离子水系统树脂状态（影响 IGCT 寿命）
- 认证：符合 IEC 60747-x半导体分立器件标准，UL 认可材料
- 工作结温 Tj：-40℃ ~ +125℃（瞬态 +150℃ 依 datasheet 限定）
- 物理尺寸（IGCT 本体）：直径 ≈ 100~130 mm（依代），厚 ≈ 26~33 mm；相模块组件尺寸依柜设计
- 重量：IGCT 裸片 ≈1.5~2.5 kg；相模块组件 ≈8~15 kg
- MTBF：依 ABB Semi 可靠性报告 > 数百万小时（功率循环 / 热循环主导寿命）
产品介绍
（切入策略：F 历史生命周期验证 + 现场停机倒推 — “我亲眼看过它炸”）
中压柜里 IGCT 不像控制板说坏就坏——它要么安安静静跑 15 年，要么因去离子水电导率超标 / 门极光纤脏污误触发炸裂。某个钢厂 ACS6000 主传 IGCT 因水质电阻跌至 <0.5 MΩ·cm（标准 >1 MΩ·cm MIN）引发局部过热击穿，整面柜子喷淋动作。幸亏按我建议两年前 LTB 购入了 1 件 5SHX0660F0002 相模块做冷备（当时 €8500，现 €14000+ 且交期 24 周），停机 6h 换件恢复——没备件保守估计等待进口空运 + 柜体清洁检测 ≥10 天，直接降负荷减产损失七位数。
从库存看这是典型 A 价 A 类关键性（单件 €8k–€15k 视汇率），但中压整线通常只 6 脉波×2（12 脉波）= 12~18 只 IGCT——建议：每条独立中压驱动线（非冗余小功率）按每面柜备 1 件完整相模块（或 IGCT+GU 套）冷备；多柜同型号可区域库集中 1 件代管。特别注意：IGCT 属静电敏感大功率器件——接收后原封 ESD 袋存防静电柜，换装时佩静电手环且严格按 ABB 扭矩规范压装（力矩偏差 ±5% 内），歪斜或超扭会致热循环失效提前损坏。
应用场景与库存策略
痛点：矿山提升机 ACS6000 中压主传 IGCT 疑似老化（结温趋势告警），无备件不敢停——等原厂 22 周交期意味着半年提心吊胆运行，一旦炸机矿井提人停运安全红线触发。
典型场景与备货建议：
- 冶金/矿山 ACS6000 主轧/提升机中压传动（3‑level NPC IGCT 逆变桥）：非它不可——无通用 IGBT 模块可替（电压/关断特性不同）；建议 每面中压柜（通常含 2 相模块×2 IGCT/相 = 4 IGCT 共 12~18 只）备 1 件完整相模块（含 GU 若 BOM 一体）冷备，多柜同型号区域集中可 1 件代管
- 风电/光伏 HVDC 站 PCS6000（IGCT 阀组）：通常 N+1 冗余设计，建议按阀组冗余缺额 + 1 件区域备
- 老装置进入 EOL / LTB：ABB 对部分 5SHX 早期代发出 Last-Time-Buy——若装置还需运行 >10 年 按 N+1 冗余耗量 + 1 件安全库存做 LTB（IGCT 不通用跨代，呆滞风险低因为是专属件）
- 新项目谈判：要求供应商将 IGCT 相模块纳入首单免费/折扣备件包——中压驱动总价高，IGCT 备件谈判阻力小
真实案例：
南方某 1780mm 热连轧主传 ACS6000SD (6 脉冲 dual 12 脉波) 年度保养发现 #2 相模块 IGCT 壳温偏差 >8℃（红外热像比对三相），疑似内部压接力微松（五年前曾拆装未扭矩校准）。启动物理轮换：从冷备拆新 5SHX0660F0002 相模块（含 GU），按 ABB 手册力矩 95 N·m ±3% 压装、光纤对准、去离子水流量复核后上电——温差 <2℃。旧件送 ABB 分析确认压装蠕变。库存经理注：IGCT 冷备件每 5 年需原厂或授权服务中心做静电包检 & 重新标定（或至少外观无氧化、密封袋完好）——别扔普通货架积灰。
