描述
产品详情

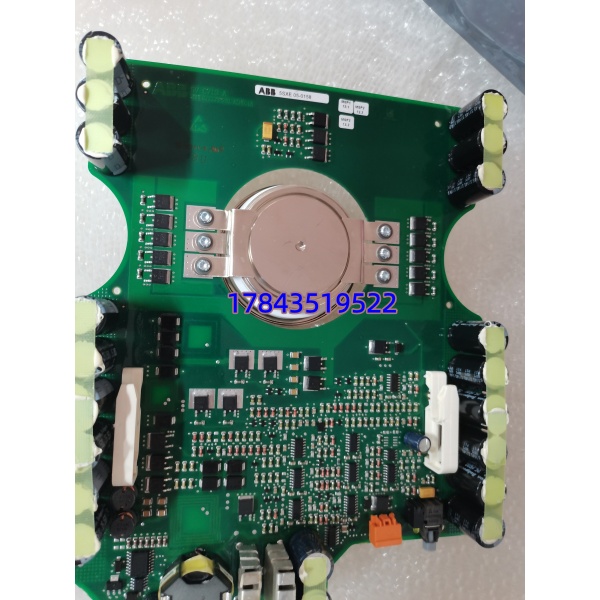

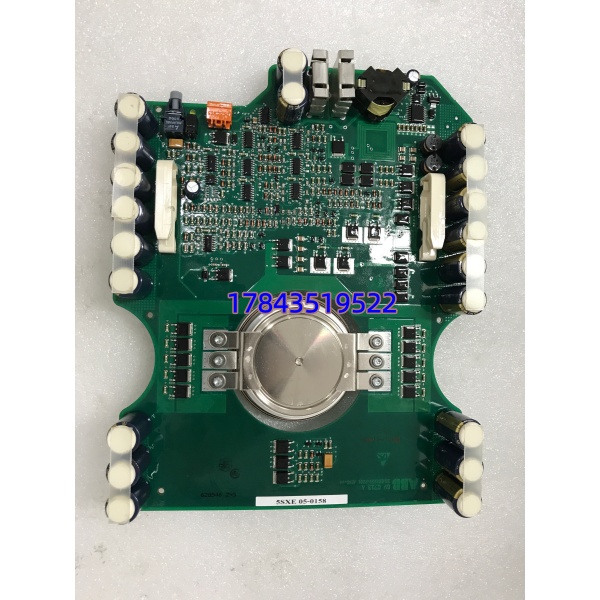

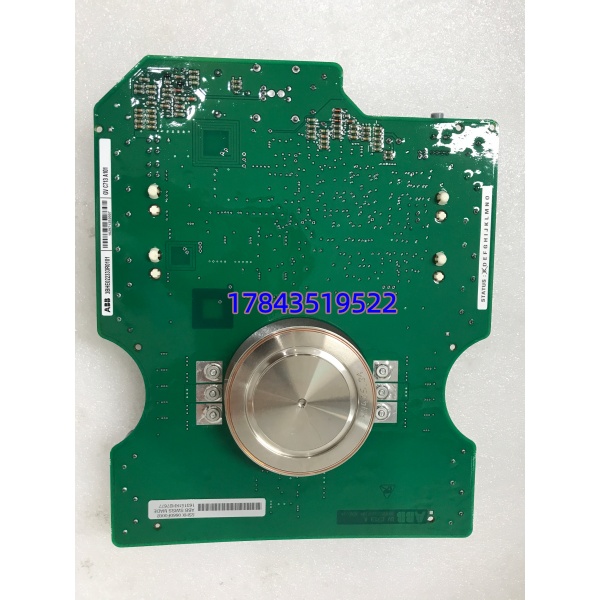

· 型号：5SHX0660F0002
· 品牌：ABB
· 系列：5SHX Series — Reverse Conducting IGCT (RC-IGCT) for MV Drives / Early HVDC
规格参数
| 参数 | 典型值 | 说明 |
|---|---|---|
| 产品类型 | Reverse Conducting IGCT (RC-IGCT) | 含内置反并联续流二极管 |
| 重复峰值断态电压 VDRM | 4500 V（分档认证 4000～5500V 依批次） | 适用 3.3～6kV 中压拓扑 |
| 平均通态电流 IT(AV) | 660 A (@ Tc=85℃) | 据 ABB 5SHX datasheet |
| 最大 RMS 通态电流 IT(RMS) | ≈ 1030 A | — |
| 浪涌电流 ITSM | 20 kA (10ms, 非重复) | — |
| 通态压降 VTM | ≤ 2.7～3.3 V @ IT=600A | 低损耗特征 |
| 关断时间 tq | ≤ 1 µs（典型 <500ns~few µs 依测试） | 极快可关断 |
| 临界 di/dt | 2000 A/µs | — |
| 临界 dv/dt | 2000 V/µs | — |
| 最大结温 Tvj(max) | +125 ℃ | 运行 |
| 封装形式 | Press-Pack（圆盘形陶瓷封装） | 直径≈63mm，厚度≈26mm |
| 推荐安装压力 | 18～22 kN（须用标定液压机+力矩扳手） | 过紧裂陶瓷，过松热阻↑ |
| 冷却方式 | 双面水冷（去离子水，电导率<0.5µS/cm） | — |
| 门极接口 | 光纤输入（与 3BHB020538R0001 Gate Unit 配对） | 触发波长 820nm |
| 配套门极驱动板 | 3BHB020538R0001（须版本匹配 VBE 光纤协议） | — |
| 工作温度（壳温） | -25～+70℃ | 存储 -40～+85℃ |
| 认证 | IEC 60747-9 / UL / CE（系统整体认证） | — |
产品介绍
（从停机损失视角+历史生命周期验证切入）
在某个水泥厂 4.2m 原料磨 ACS1000 碰到过——运行中单臂 IGCT 炸裂（水冷微漏致均压 RC 受潮爬电击穿），整柜锁死。ABB 原厂该型号部分步入 LTB 窗口，紧急调货曾等 8 周。这类压接半导体不像 I/O 卡插拔即有备件，交期不可控+无通用替代=绝对 A 类战略备件，特别 IGCT 阀塔若多相共用同批次，老化趋同性高，一只坏往往暗示其余寿命有限。
严格来说 5SHX0660F0002 须与指定代门极驱动板(3BHB020538R0001)及阀基电子光纤协议匹配——换 IGCT 本体不碰软件但压紧力必须用 ABB 认证工装按手册值施压并做压力标记点记录。(未经验证的现场压装是首要失效原因)。TCO 角度：IGCT 单价高但整柜停机的机会成本是其百倍，按 ABC-A 管。
应用场景与库存策略
痛点：ACS1000/ACS2000 中压变频驱动主传动或风机/水泵 — 单只 IGCT 失效需开阀塔解体、放水冷、卸压、换盘、重新压紧、保压检漏、光功率测试。无备件 = 等待原厂调货(或已 EOL 无货)=整线停车。
典型场景与备货建议：
- 建材/矿山 ACS1000 主风机(>2MW) — 三电平 NPC 逆变臂 IGCT ⇒ 建议按阀塔每相留 1 只冷备（或整相全套），A 类战略库存；IGCT + 对应批次门极驱动板建议成套备
- 早期 HVDC Light 试验平台 / 科研装置（IGCT 技术方案） — 换流阀 ⇒ 建议 Last-Time-Buy 按剩余服役年限×故障率估购 1～2 只 + 签 ABB Service Exchange 含压装服务
- 老厂延寿（1998～2010 投运 IGCT 传动） — 原设计即该件 ⇒ 立即核现在役数量，LTB 采购 1～2 只计入战略呆滞准备金
- 已计划 SiC IGBT 整柜替换 — 过渡期仍建议留原件 ×1 IGCT + 驱动板覆盖迁移前突发故障
真实案例：
西南某水泥厂生料磨 ACS1000（3.3kV/2.8MW）运行第 13 年 IGBT/IGCT 阀臂报 Arm Short——开柜发现 5SHX0660F0002 表面熏黑，均压 RC 烧焦。库房有 LTB 购入 NOS 同型号一件（附带原厂压装压力标线未拆封），联系 ABB 服务工程师携液压压紧工具到场：泄压→拆旧盘→清洁散热面→新 IGCT 定位→按手册 20kN 分步施压打标记→复装水冷保压→光纤回路测试→空载自检→带载。总停机 22 小时（其中水冷干燥 6h）。若无冷备按历史调货需 6～8 周。事后增补：每在役柜型备 IGCT ×1 + 门极驱动板 ×1。
