产品详情

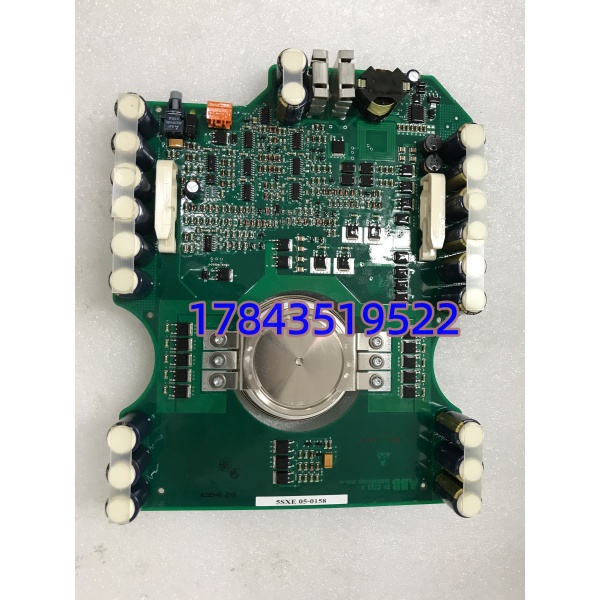

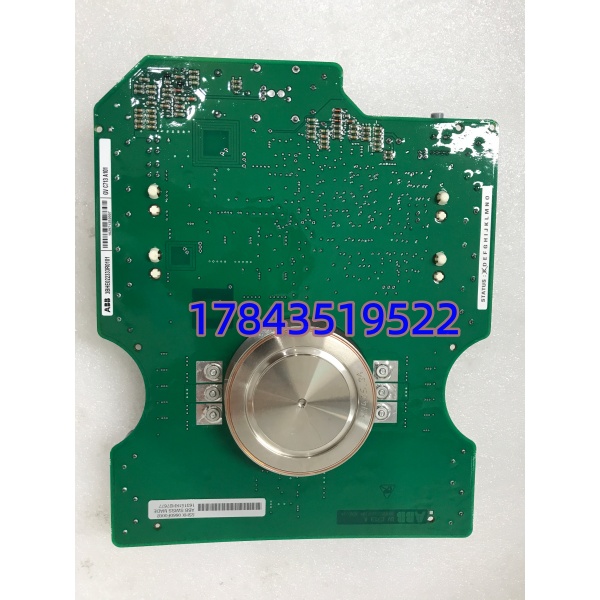

· 型号：5SHX0660F0002（ABB HiPak IGCT，关联书写 5SHX 0660F0002）
· 品牌：ABB（ABB Semiconductors / ABB Large Drives Power Stack Division）
· 系列：HiPak™ / StakPak™ IGCT — 用于 ACS1000 / ACS6000 / PCS6000 中压传动功率单元
技术参数
| 参数项 | 规格值（典型，以 ABB Datasheet 5SYA 系列为准） |
|---|---|
| ABB物料/型号 | 5SHX0660F0002（HiPak IGCT Module，书写允许空格：5SHX 0660F0002） |
| 器件类型 | Integrated Gate-Commutated Thyristor (IGCT)，压接式陶瓷绝缘封装 |
| 重复断态电压 V_DRM | 4500 V（典型，部分 datasheet 标 4800V max @25℃） |
| 通态平均电流 I_T(AV) | ≈ 3000 A（@ Tc=70℃ 水冷散热，依散热条件降额） |
| 浪涌电流 I_TSM | 典型 ≥ 20～31 kA（10ms 正弦半波，依具体 wafer 尺寸） |
| 通态压降 V_TM | 典型 2.2～3.0 V @ I_TM 额定电流（依 datasheet 曲线） |
| 关断时间 t_q | < 3～5 µs（典型 IGCT 快速关断特性） |
| 门极触发要求 | 需配 ABB 专用 IGCT Gate Drive Unit（via UFC719AE01/UFC716AE101 触发板送出脉冲），门极开通负压/正压依 Drive Manual |
| 安装/夹紧力 | 推荐压接力 45～70 kN（依 ABB Power Stack Assembly Manual，必须用扭矩扳手按指定分步预紧） |
| 冷却方式 | 双面水冷（典型）或强制风冷依功率栈设计；需保证散热面平整度 ≤ 0.02 mm |
| 绝缘电压（对外壳） | ≥ 12 kV AC（1 min，依 datasheet 测试条件） |
| 工作温度 Tj | -40～+125℃（运行），存储 -40～+150℃ |
| 配套要求 | Snubber 吸收电路、均压电阻、门极单元、压力夹具及水冷基板须匹配原功率栈设计 |
| 生命周期 | Active / Legacy 依 region——大项目仍供但交期需确认，单件多尾仓或订制 |
| 注意事项 | 非 IGBT 模块，无发射极插针；更换须复核夹紧力/散热面/门极连线，否则易炸管 |
产品介绍
某钢厂热轧 ACS6000 整流柜突报 IGCT Fault，停机吊出功率单元——外观看不出异常，但反压测试发现 5SHX0660F0002 漏电流超标，追溯是三年前一次维修压装时扭矩未达标定值致接触热阻渐变最终局部过热退化。IGCT 和 IGBT 最大区别是它靠阳极电流自然换相关断（辅以门极负压硬关断），在 ABB 中压传动里承担主回路能量吞吐，可靠性直接影响整机 MTBF。这型号是 HiPak 系列经典 4.5kV/3kA 级，ACS1000/ACS6000 三相桥常用 6 或 12 只。
采购最容易踩的坑有三：①当普通晶闸管模块买（它是压接无引脚需整套夹具）②不看配套门极触发板版本（UFC719AE01 等须匹配 IGCT 代次）③忽略 snubber 和吸收电阻状态只换管子。ABB 对该 IGCT 仍可按订单生产但交期常 8～20 周，现役备件建议提前申报年度计划；市面偶见拆机测好件但 IGCT 属功率核心器件，无原厂测试报告不建议盲目用拆机件（尤其经历过载史不明）。换管同时务必用力矩扳手按手册分步压紧至标定 kN 值并记录。
替换与升级建议
✅ 直接替换（完全兼容）
- 5SHX0660F0002 ↔ 同型号不同生产批次/lot——直接物理替换，需按原功率栈装配手册重新压装（清洁散热面、涂导热硅脂/垫片依原设计）、复核门极接线极性、snubber 值。电气兼容不需改参数。
- 老批次同系列近规 IGCT（如同阻断压 4500V 近似电流经 ABB 确认等效）→ 5SHX0660F0002——须 ABB Large Drives Service 出具兼容性确认信，不可自行推断互替。
⚠️ 需系统评估（非即插即换）
- 不同电压/电流等级 IGCT（5SHX0445Dxxx / 5SHX1067…等）← 替 5SHX0660F0002——压接力、snubber 参数、门极驱动电平可能不同，硬件不兼容直接替用会炸管或降额运行，仅 ABB 服务工程师依 Type Code 评估后可出具升级方案（通常伴随功率单元整包改造）。
- 整体功率单元翻新（含新 IGCT + 新 snubber + 重新层压）——老柜运行 >15 年可考虑，属改造级工作。
❌ 硬件不兼容
- 普通晶闸管模块（平板/模块式 SCR）、IGBT 模块（如 5SNA 系列虽同厂但封装/驱动不同）、二极管——电气与机械完全不互通，不可替用。
- UFC/Gate Drive 板单独作 IGCT 替代——完全不是同类物品。
