产品详情
· 型号：5SGX1445H0001（ABB Global Part No.，常关联 5SHY4045L0001 IGCT 及夹紧框架套件）
· 品牌：ABB Switzerland Ltd., Semiconductors / Drives Division
· 系列：ACS6000 / ACS5000 中压传动 —— IGCT Power Semiconductor (Press-pack) & Mounting Kit

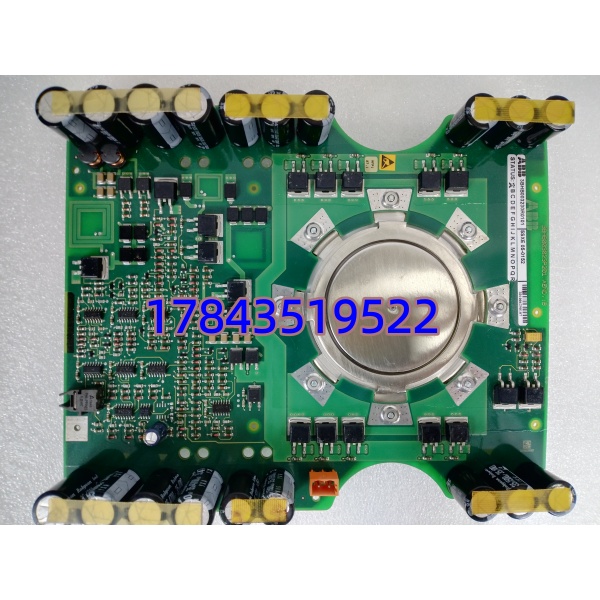

ABB 5SGX1445H0001
规格参数
- 产品类别：IGCT Press-pack Power Semiconductor Module 或 IGCT 配套夹紧安装套件（Clamping Frame Kit w/ Pressure Springs, Insulating Studs, Voltage Sharing Shield）——以采购 BOM 为准，两物物料号在现场常被混引为 5SGX1445H0001
- 配对 IGCT 型号：典型 5SHY4045L0001（4500V / 4000A turn-off capable），严格需核对原柜 BOM Rev
- 阻断电压 Vdrm：≥ 4500 V（IGCT 本体）
- 关断电流 Itgq：典型 4000 A @ Tc=70℃（依 datasheet 5SHY4045L0001）
- 通态压降 Vtm：典型 2.1～3.0 V @ rated (以原厂 datasheet 为准)
- 额定结温运行 Tj：–40℃ ～ +125℃（开关）/ +150℃(瞬态)
- 冷却方式：双面水冷（IGCT 夹于上下水冷散热板之间）
- 夹紧力要求：35 kN ～ 45 kN（依 ABB 装配手册用测微仪或力矩扳手控制，过紧压碎陶瓷、过松关断失败炸管）
- 夹紧组件材质：不锈钢碟簧组 + 环氧玻璃绝缘拉杆 + 铝均压屏蔽罩（部分版含硅胶垫）
- 配套门极驱动：3BHB018162R0001（GDU）— 驱动参数须与 IGCT 版本匹配
- 安装位置：ACS6000 功率柜相臂（每臂 1～2 只串联依电压等级）
- 存储要求：干燥氮气柜或防潮柜，IGCT 陶瓷面禁止触碰油脂
- 尺寸（IGCT 本体）：直径 ≈ 100～130 mm（依具体 5SHY4045 封装），厚度 ≈ 26 mm
- 重量：IGCT ≈ 1.2 kg；夹紧套件 ≈ 2～4 kg（依完整度）
- 认证：IEC 60747-1/9（半导体）、压力组件符合 EN 1999（碟簧组）
- 备注：ABB 近年将旧 5SGX 号整合入 5SHYxxxx 体系，采购务必以最新 BOM 中 5SHY4045L0001 + 夹紧套件独立物料号双重核对

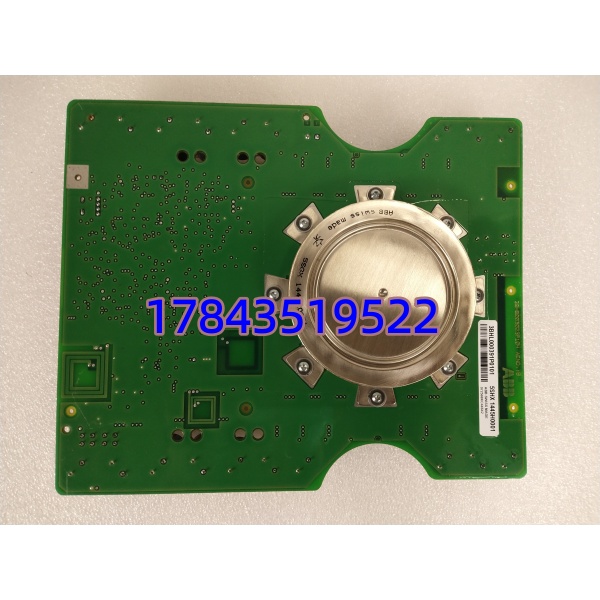

ABB 5SGX1445H0001
产品介绍
（从现场救火经历切入——某矿山提升机 ACS6000 运行中”Phase W IGCT Short Circuit Trip”，拉弧后 IGCT 陶瓷面炸裂，一查是上次大修夹紧力只打了扭矩没测微仪复核——差 8kN 导致关断时局部过热击穿。这种功率件不像卡件插拔就行，装它要液压压力机+测微仪，返工极痛苦。）
5SGX1445H0001 在采购单上通常指向两样东西：要么是 IGCT 功率管本体 5SHY4045L0001，要么是它配套的夹紧框架+均压罩套件（无半导体只含机械件）。严格来说买的时候要分清——IGCT 本体单价数万且有批次代码，夹紧套件几千块。两者都属 ACS6000 功率链 A类单点故障件，IGCT 炸了整臂锁死，夹紧件失效（碟簧疲/绝缘杆裂）同样会间接炸管。
库存经理视角很明确：IGCT 本体建议按在役柜每相臂 N≥2 台柜备 1 件冷备（或签供应商寄售），因交期 20～40 周且部分老 Rev EOL；夹紧套件便宜得多可按柜数 N+1 备（碟簧组属耗材建议 5～7 年强换）。收到 ABB Phase-out Notice 立刻做 Last-time-buy——新代 IGCT 封装尺寸可能不同，老柜不一定兼容。
应用场景与库存策略
痛点切入：
中压传动 IGCT 炸管不是”慢慢坏”，是毫秒内直通拉弧，柜门都能熏黑。我有次遇到老化夹紧碟簧应力松弛致接触压降增大，温升累积两年后在满负荷启动时热 runaway 炸管——备件库恰好有 1 件 5SHY4045L0001 翻包 + 新夹紧套件，全线停 6 小时换完恢复。若等原厂调货要三周，那损失是七位数起步。
典型场景与备货建议：
- 水泥/矿山 ACS6000 主驱 (3～7MW) IGCT 功率臂——非它不可，炸管即停线。建议：按同型传动柜数每 2～3 柜备 1 件 IGCT 本体冷备件（锁防潮柜贴”配对 GDU:3BHB018162R0001″），夹紧套件按 N+1 备且每 5～7 年强制定期更换碟簧组（不占 IGCT 备件资金）。
- 冶金轧机 ACS6000-AM24 十二脉动多相臂——多臂可策略性 N+1 冗余（6 臂备 1 件），故障时从非关键臂暂拆 IGCT 替用（评估安全风险及夹紧力复测），IGCT 与 GDU 建议成对备或至少留记录证明驱动参数兼容。
- 老系统延寿决策——若 IGCT 特定 Rev 停产无直接替代，需借大修评估整体功率柜升级（新 IGCT + 新 GDU + 可能改水冷板间距），此项目属 CAPEX 非单纯 MRO，提前 18 个月规划。
真实案例：
西北某 5000t/d 线原料磨 ，运行中 R 相 IGCT 炸管（后分析夹紧力衰减+夏季水温偏高）。原厂 IGCT 交期 22 周，幸三年前按建议囤 1 件 5SHY4045L0001（密封原厂盒）+新夹紧套件。停机泄压→拆旧散热器→取出碎 IGCT（注意陶瓷碎片清理！）→装新 IGCT + 新夹紧框架按手册用测微仪定 40kN→复装散热器→光纤极性核对（TX↔RX）→介电梯度测试 OK→轻载试车，全程 5.5h 恢复。事后该厂追加 Last-time-buy 第 2 件 + 每柜强制定期 5 年碟簧组更换写入 SOP。
