描述
产品详情

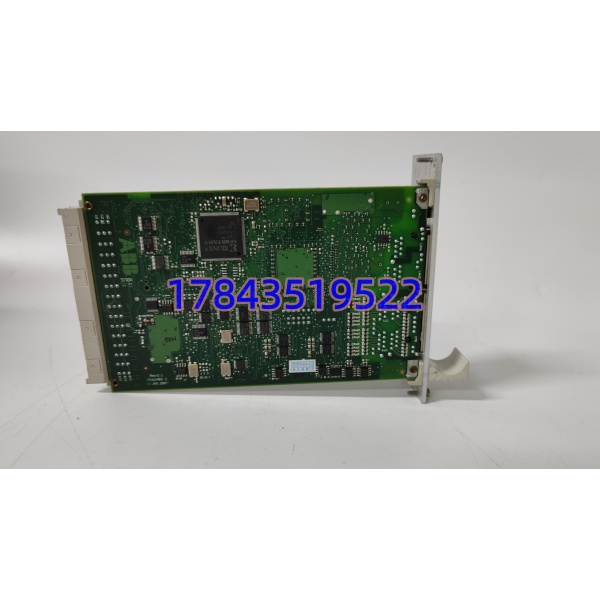

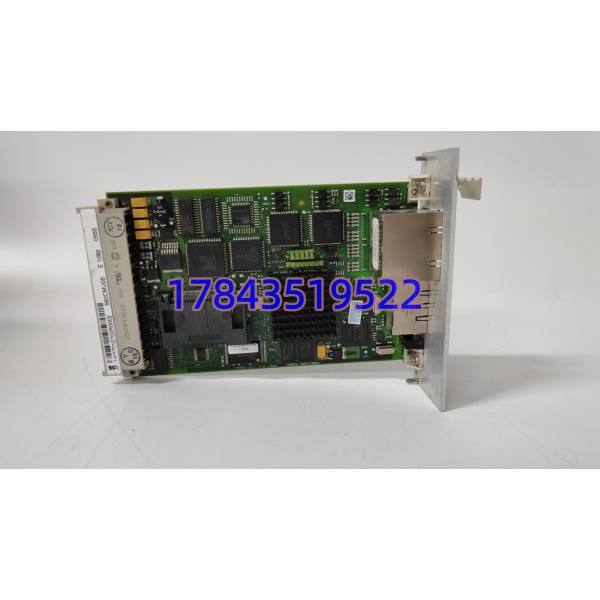

· 型号：560CMU05
· 品牌：ABB（源自Westinghouse RTU560产品线，原厂已停产/legacy）
· 系列：RTU560系列通信管理单元CMU，模块代号560CMR01，占用机架2槽位
规格参数
- 产品类型：RTU560通信管理单元（Communication Management Unit），也叫CMU/处理器模块，代号560CMR01
- CPU架构：32位微处理器（ARM Cortex-A8 AM3352或等效32位，MPU+SLC双处理器），需核对原厂手册
- 通信接口：4个串行口CP1–CP4，RJ45，可独立配RS-232或RS-485；2个以太网10/100BaseT RJ45；1个USB 2.0维护口
- I/O总线：SPB串行外设总线（Serial Peripheral Bus）直连背板，做I/O模块主站，管理控制/读事件/发命令
- 时间管理：电池缓冲RTC（可更换锂电池），站时基管理，可同步560RTC0x，I/O模块时间同步
- 存储：SD卡插槽（可拆卸Flash卡）存配置和非易失数据，SDRAM/Flash容量需核对手册
- 电源：机架背板供24V DC（典型5V DC @约1060 mA，总功耗<10W，需核对铭牌）
- 槽位占用：RTU560机架内占2个槽位（双宽Eurocard 3HE，约160×100 mm，面板宽8R/40 mm）
- 工作温度：-25°C至+70°C（额定），启动可到-40°C，短时96小时达+85°C，需核对标签
- 安装：RTU560机架（如560MPR03/560SFR02），断电插拔，面板螺钉锁固
- 协议支持：Modbus RTU/ASCII/TCP，IEC 60870-5-101/103/104，DNP3，通过Web浏览器LAN访问
- 版本区分：R0001标准网安，R0002带安全芯片高级网安；相比560CMU02多2个串口且占2槽
- 认证与EMC：CE，UL/cULus，IEC 61000-4-2/3/4/5/6工业EMC，防护IP20柜内（机架整体IP54需核对）
- LED指示：RUN、FLT、以太网Link/Act、串口收发指示灯，现场看状态不接电脑
产品介绍
这是ABB RTU560家族的通信管理单元，前身是Westinghouse做电网远动留下的老产品线，现在归ABB电网自动化管，原厂基本停了新造。它坐在机架里占两个槽位，既是这个远程站的CPU也是协议网关：一边通过SPB背板扫所有DI/DO/AI/AO模块拿过程数据，另一边用4个串口加2个网口跟调度SCADA、本地HMI、子RTU、保护继电器聊天。内部双处理器架构，MPU管上层通信和时钟，SLC盯着I/O总线周期同步，比单CPU老RTU稳当。
跟普通PLC比，这东西天生为无人值守站设计，支持双机热备，锂电保RTC，配置存在可拔SD卡上，整站掉电重启不用重灌。竞品像Schneider RTU或通用AC 800M也能凑合，但老变电站、管道阀室跑的，换CMU只能找同型号560CMU05，背板针脚、SD卡格式、固件版本一个不对就起不来。
应用场景与行业案例
痛点切入：我在现场遇到过西北一条330 kV线路改造，旧站凌晨3点CMU死机，SCADA全站遥测全灰，调度打卫星电话催命。拆下来发现锂电漏液腐蚀插座，RTC归零导致104规约时间标签乱跳被主站踢站。非计划离线半小时，输电班组全员被叫醒，代价太大。
典型场景：
- 变电站远动：110/220/330 kV站做远动网关，104规约上送保护、电表、直流屏，非它不可因为老SD卡里有原厂点表和新CMU固件要严格匹配。
- 油气管线阀室：沙漠/高原无人站，CMU双机热备，DNP3走卫星链路到调控中心，宽温-25~+70扛得住昼夜温差。
- 水电厂辅机监控：坝区渗漏排水、清污机，4个RS-485轮询多台旧流量计和软启，以太网接厂内SCADA。
- 配网自动化DTU：环网柜旁小机架，Modbus RTU吃柱上开关FTU，104回主站，阀室潮湿环境 conformal coating抗凝露。
真实案例：前年去陕北一条输油管道中间阀室支援，冬夜-28°C，调控中心说阀室RTU离线两小时。到现场看机架，560CMU05的RUN灯灭、FLT快闪，前面板有结霜。拆模块闻到底座背板有点电池酸味，锂电早没电了，冷启动后SD卡配置校验失败。翻工程车备件箱翻出一块二手560CMU05 R0001，先插笔记本读原SD卡备份点表（幸亏旧卡还能挂），换新CMU插同SD卡，断电插回机架，上电后MPU自检过，RUN亮绿，104注册成功，调控中心遥测全回来。运行兄弟说再晚半小时就要关阀停输了。说实话，这种老RTU站，CMU就是站里唯一的大脑，备件不提前囤就是拿饭碗开玩笑。
