描述
产品详情

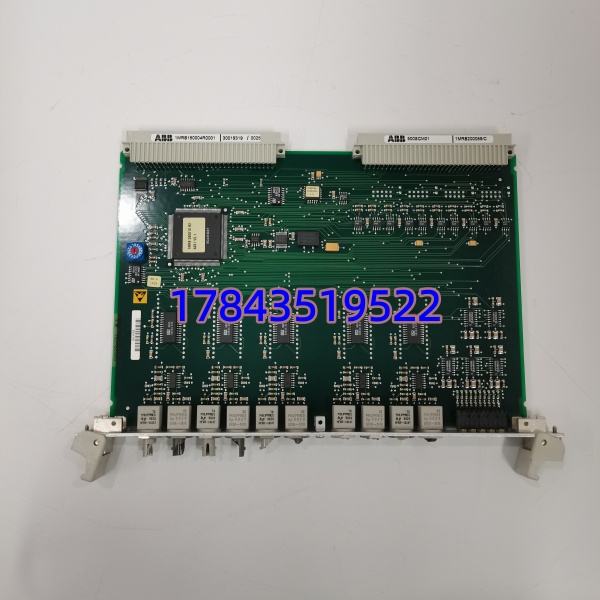

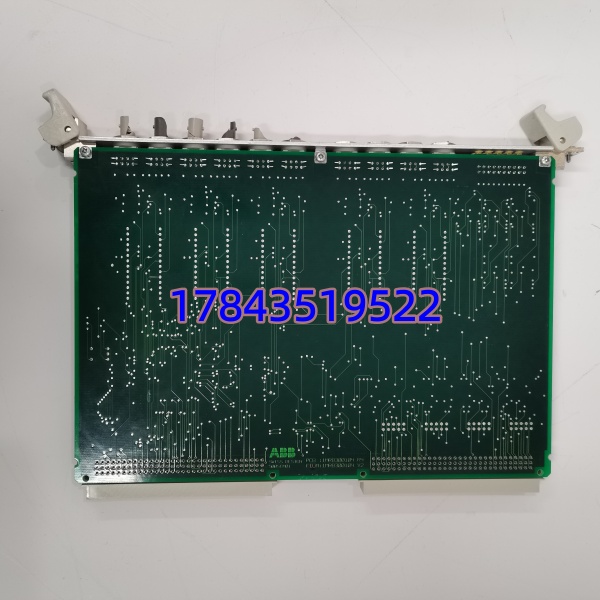

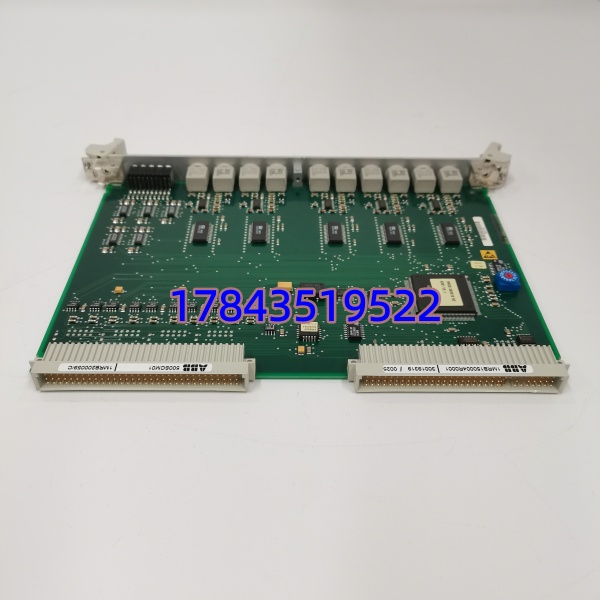

· 型号：500SCM01
· 品牌：ABB
· 系列：ABB 500 Series Protection & Control — Serial Communication Module（用于 REB500 Busbar Protection、SPAC/RET 系列保护屏，配套端子板 1MRB200059-C）
规格参数
- 模块型号：500SCM01
- ABB 部件号（Ordering No.）：1MRB150004R0001
- 硬件/端子板编号：1MRB200059-C（配套串行通信端子板/Terminal Block Assembly）
- 模块类型：Serial Communication Module (SCM) for 500 Series Subrack
- 通信端口：通常 2 个独立异步串行口（Port A / Port B），典型配置为 1×RS-232（DB-9 或端子）、1×RS-485（双绞线端子），部分 Rev 支持光纤 ST 口选配
- 通信协议：IEC 60870-5-103（默认保护规约）、Modbus RTU Slave/Master、AB PLC 直连打印格式（ASCII 事件记录），通过 500 系列配置软件组态
- 波特率范围：300 bps ～ 38,400 bps（IEC 103常用 9600 / 19200）
- 隔离方式：通信端口与背板逻辑光电隔离 ≥ 2kV AC（1 min），RS-485 端口 A/B 对地为分组隔离
- 系统接口：通过 500 系列机架背板并行总线与主保护 CPU（REB500 Host / SPAC CPU）交互，无独立以太网口
- 供电：由机架背板 +5V / +24V 逻辑电源供给（典型功耗 < 3W）
- LED 指示：面板 PWR（电源）、Tx/Rx（收发活动）、ERR（配置/通信错误）指示灯
- 安装形式：Eurocard 格式插件，插入标准 500 系列 19″ Subrack 指定通信槽位（通常为最左侧或标记 SCM 槽）
- 工作温度：-25℃ ～ +70℃
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%～95% RH（无冷凝）
- 认证标准：IEC 60255、IEC 61000-4 EMC、EN 50121、UL/cUL（依批次）
- 配套附件：1MRB200059-C 端子板（含 RS-232 DB-9 母座或接线端子、RS-485 A/B/SHIELD 端子、屏蔽层接地端子）
- 重量：≈ 0.4–0.6 kg
产品介绍
（切入策略：A 场景痛点）
保护屏通信模块坏最尴尬的地方在于——保护装置本身好好的，跳闸逻辑一切正常，但后台 SCADA 突然”全站失联”或某台 REB500 不上送事件和录波。在某个 220kV 站我就碰过 500SCM01 的 RS-485 驱动芯片因雷电感应浪涌击穿，保护装置运行无误但 103 规约通信全断，调度连续发”子站通信中断”告警。严格来说 500SCM01 只在指定 SCM 槽位被主机识别，换模块后需用 500 Series Configurator 重新下装通信参数（波特率/地址/规约），新模块空插进去不会自动继承旧配置——这点常被忽视导致换完还不通。
从 TCO 角度，500SCM01 不像 BI/BO 模块有继电器磨损问题，典型故障模式是端口 ESD 损坏或电容老化导致偶尔掉线。但因 ABB 已将 500 系列大部分 I/O/通信模块列入 Legacy/Phase-out，全新件基本绝迹。建议列为 B 类（非跳闸关键但影响综自验收与调度数据），区域多站共享 1 块冷备即可，不必每台屏各备一块。
应用场景与库存策略
REB500 母线保护或 SPAC 系列主变保护屏通过 500SCM01 把事件顺序记录（SER）、扰动录波、定值区上送给当地监控或调度。老站无以太网化改造时这就是唯一对外通道，一旦损坏造成”保护黑匣子”效应——保护动作了但你不知道。
- 220kV/500kV 变电站 REB500 母线保护屏——接当地综自 SCADA（IEC 60870-5-103）或调度数据网前置 → 非它不可因私有背板总线 → 建议按 B 类，区域中心库备 1 块冷备件（同 HW Rev 优先）服务多站，定期上电核验。
- 电厂升压站老屏（SPAC/REG 系列）——串行口接 DCS Modbus RTU 读保护状态 → 若屏柜无整体更换计划 → 建议 Last-time-buy 同 Rev 件 + 确认 1MRB200059-C 端子板库存（RS-485 端子氧化也常见）。
- 已改造以太网化站点——若屏已加装 RELION/REx6xx 以太网模块或经网关转换，500SCM01 重要性下降，可降为 C 类或不单独备。
- 新建项目——不再推荐选用 500 系列纯串口方案，建议向 ABB 询最新 REx6xx 系列（内置 IEC 61850 MMS）以避免新建即锁死 legacy 备件。
真实案例：华东某 220kV 变 #1 母线保护（REB500 + 500SCM01）在雷雨夜 RS-485 端口击坏，综自后台报” 通信中断”。因无冷备，临时拆对侧非重要间隔 SCM 模块顶用（需重新改通信地址并下装参数），折腾约 4 小时才恢复数据上送。事后该运维班按所辖 6 个 220kV 站统一申购 1 块 500SCM01（同 Rev）+ 配套端子板做中心备件库——约几千欧锁住调度数据完整性考核，比一次被扣分划算。
