描述
产品详情

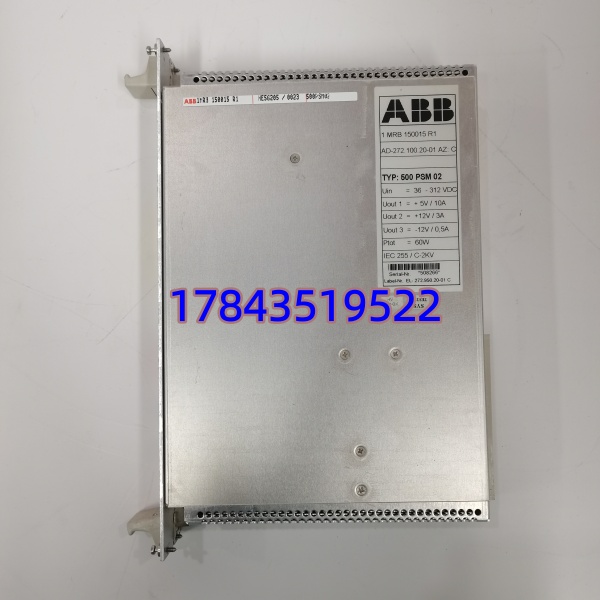

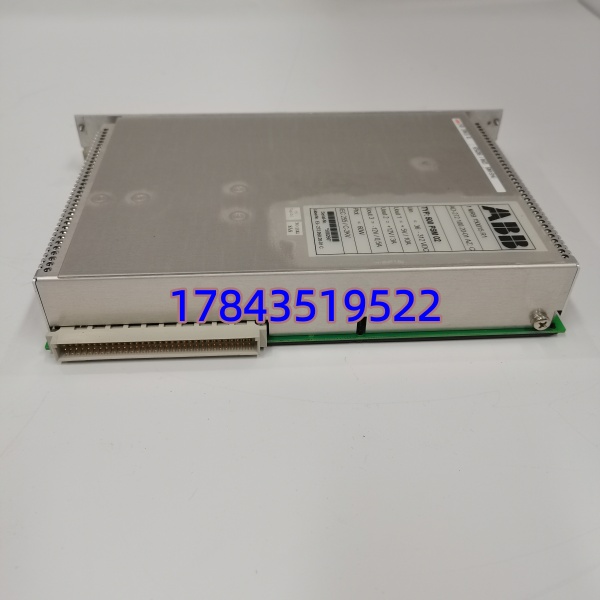

· 型号：500PSM02（1MRB150015R1，配套 AD-272.100.20-01 AZ-C 适配器板/端子组件）
· 品牌：ABB
· 系列：Advant OCS / MasterPiece 200 / 500 Series I/O System Power Supply
规格参数
- 模块类型：系统电源模块（Power Supply Module, PSM）
- 订货/部件号：500PSM02，1MRB150015R1
- 配套组件：AD-272.100.20-01（适配器/端子板），版本标记 AZ-C
- 输入电压：100–240 V AC（宽范围），±15%，47–63 Hz
- 输出电压：24 V DC 稳压（调节范围典型 22–28 V DC 可调螺钉电位器）
- 额定输出电流/功率：≈6.5 A / 150 W（标准版）或 ≈16.7 A / 400 W（高功率版，依具体 sub-rev），以铭牌标称为准
- 输出纹波：< 150 mVpp（20 MHz BW）
- 电压稳定度：±0.5 %（负载/线压变化）
- 效率：≥ 90–93 % @ 50–100% 负载，带主动 PFC（PF > 0.95）
- 冗余功能：支持双模块并联均流（主备或 1+1 冗余），均流不平衡度 < 5%
- 保护功能：输出过压(OVP)、过流/短路(OCP, hiccup mode)、过温(OTP)、输入浪涌保护
- 隔离耐压：输入–输出 ≥ 3 kV AC（1 min），输入–PE ≥ 1.5 kV AC，输出–PE 500 V DC
- 工作温度：-20℃ ～ +60℃（柜内安装），存储 -40℃ ～ +85℃
- 安装方式：500系列机架专用底座 或 35mm DIN 导轨（依适配器板型号），前端 LED 指示（Power / Fault / Load）
- 冷却方式：自然对流（无风扇）
- 认证：CE、cULus、RoHS，符合 IEC 61000-6-2/4 EMC 标准
- 尺寸/重量：约 96×124×43 mm（模块本体）/ ≈0.7–1.2 kg（含适配器）
产品介绍
现场实测发现——老 Advant 柜里最容易被忽视的故障源是电源模块输出电容老化：五年以上的 500PSM02 夏天高温时纹波变大，CPU 偶发”Undervoltage Reset”或 I/O 通信闪断，换块新 PSU 立马消失。500PSM02 就是 ABB 500系列 DCS/I/O 机架的心脏，把柜内 220V AC 变成干净的 24V DC 喂给背板和所有模块，自带冗余并联均流——也就是说你可以并两块，一块挂了另一块无缝接管，不用停机（前提是当初设计时就预留了第二槽）。
从库存经理角度说句大实话：Advant 系列部分 500PSM02 已进入 ABB 生命周期”有限期/经典期末尾”，原厂新件交期飘忽或需转订替代型号（如 500PSM03 需确认机架兼容），市面主要是 NOS（New Old Stock）和测试合格二手。它的 TCO 考量是——电源故障直接导致整柜瘫痪，属于最高优先级 A 类备件，凡是单电源配置的机架必须备 1 件冷备（Buffer Stock），冗余配置的至少全厂 N+1，比赌跨国调货值太多；若确认无升级计划且装置寿命 > 5 年，关注 PCN 做适量 Last-Time-Buy。
应用场景与库存策略
DCS/I/O 机架电源模块一旦失效 = 整面柜子所有 AI/AO/DO 全掉线，过程装置要么切手动要么联锁停机——某化工厂曾因单电源供电的辅机柜 PSU 炸机导致汽机ETS辅通道全失触发二取二停机。500PSM02 是 Advant MP200 / 500系列 I/O 机架的专属供电，非通用开关电源可随意替（背板接口、电压精度、冗余握手不同）。
- 火力/化工 Advant MP200 辅机柜 / S500 I/O 柜：建议单电源机架每柜备 1 件冷备，冗余机架按全厂 N+1 合并备件池，密封存放防静电柜并贴测试日期标签。
- 多套同类装置集中厂区：按”机架总数 × 失效率(约 0.5%/年 电容老化主导) × 剩余寿命 × 安全系数 2″评估囤货量；二手市场溢价随年份递增，早囤比临期淘便宜。
- 混用 500PSM03 可能性：部分后期机架可向下/向上兼容但需查 ABB PCN——500PSM03 机械安装与背板信号定义略有差异，勿盲目跨代互换除非原厂服务确认。
- 停产过渡期提示：登录 MyABB 查 PCN，若确认 EOL 且无迁移计划，建议在有限期内做一次 Last-Time-BBuy（优先囤带原厂标签 NOS，避开无测试报告的拆机件）。
真实案例：某 300MW 自备电厂 #1 机组 DCS（Advant MP200）辅机柜采用单 500PSM02 供电，大修后第 4 个月夏日高峰时报”Backplane Undervoltage”——量输出端仅 21.3V DC（带载跌落），拆下目测电解鼓包。库房恰按我建议备了一件 1MRB150015R1 冷备（三年前 NOS），断电拔旧→插新→核准 24V 输出→恢复，全程 6 分钟未影响主机柜。若等调货（代理当时报 8 周），需临时改接线引外部 24V 试验电源且存在接地/噪声风险，辅机保护可能误动导致机组降负荷。事后全厂普查将所有单电源机架列入 ABC-A 强制 1:1 冷备。
