描述
产品详情

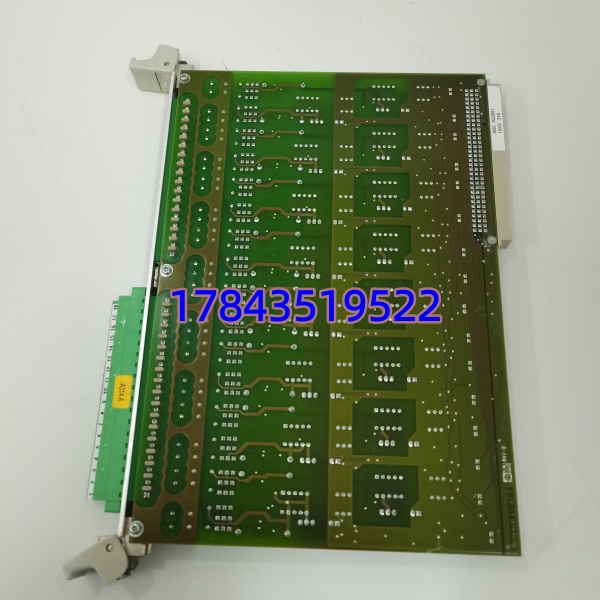

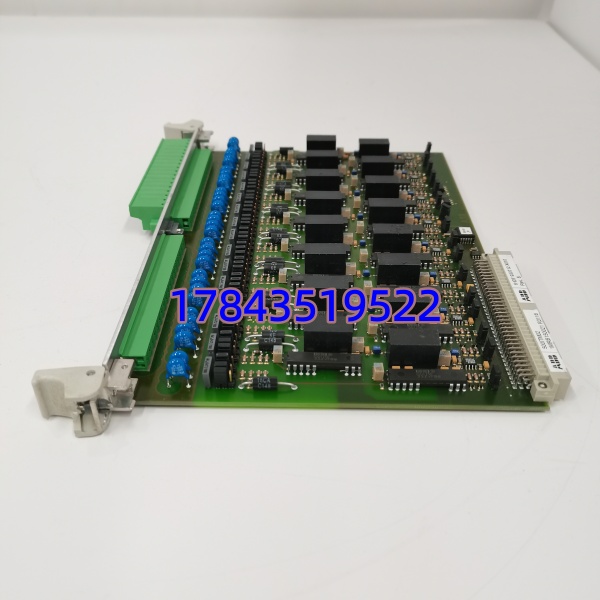

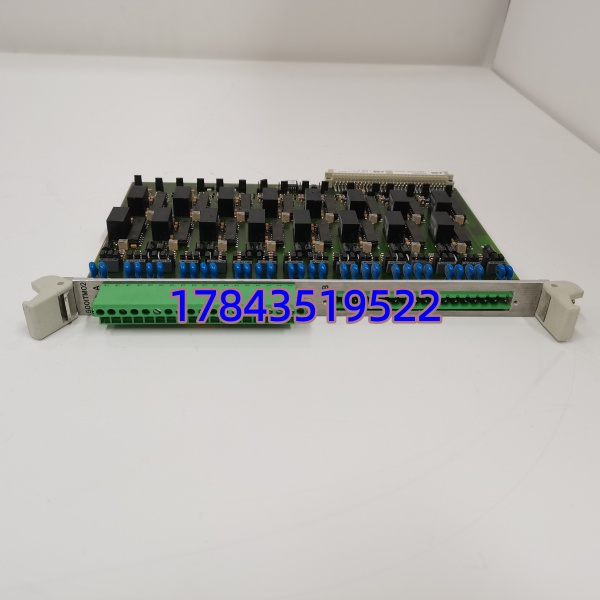

· 型号：500ITM02
· 部件号：1MRB150021R0116（图纸参照 1HDF930712X010）
· 品牌：ABB
· 系列：AC500 PLC System — Isolated Temperature / Signal Conditioning Module
规格参数
- 产品型号：500ITM02
- ABB 订货号：1MRB150021R0116（关联图纸 1HDF930712X010）
- 模块类型：AC500 系列隔离型温度测量/信号调理模块（Instrumentation/Temperature Module）
- 适用基座：必须插接于专用端子基座 500TRM02（Order No. 1MRB150011R0001 / 1MRB150011R1），模块本体无现场端子
- 输入信号类型：RTD（2/3/4线 Pt100/Cu/Ni 等）、热电偶（Type J/K/S 等，带冷端补偿）、±20mA、±10V、±5mA；双极性输入线性范围约 ±100V 峰值连续过载
- 输入通道数：典型 2～8 路（依具体硬件版本，常 2～4 路 RTD/TC 或 4～8 路 AI，以实物丝印为准）
- 电气隔离：通道 ↔ 背板总线 ≥1500 VDC；通道组间隔离（依版本）
- 供电方式：由 500TRM02 基座背板取 24VDC（标称 24VDC ±10%，典型功耗 ≤3W）
- 精度：典型 RTD < 0.1% FS + 冷端误差；TC 带板载 CJC（Cold Junction Compensation）
- 诊断功能：每通道开路检测（Sensor Break）、短路检测、量程越限报警、模块状态 LED（PWR/ERR）
- 安装方式：插入式安装于 500TRM02 端子基座 → 整体 DIN 35mm 导轨（EN 60715）
- 工作温度：0℃～+60℃（工业版 -25℃～+70℃），存储 -40℃～+85℃，湿度 5%～95% 非凝露
- 防护等级：IP20（机柜内安装）
- 认证：CE / UL / cUL / RoHS，符合 IEC 61131-2工业环境标准
- 物理尺寸（参考基座+模块）：约 110(H)×40(W)×95(D) mm，重 ≈0.35～0.5 kg
产品介绍
在一个造纸厂蒸汽系统改造里碰到过——现场 RTD 温度信号受变频器共模干扰严重，原用普通 AI810 直接采数值飘，换成 500ITM02+500TRM02 方案后通道间 1500V 隔离把共模噪声掐掉，开路诊断还提前发现了端子松动。（现场实测发现老批次模块内部基准源 8 年后微漂移，建议每两年做一次三点校准比对。）它是 AC500 平台专门留给温度/微弱模拟量前端调理的”精密耳朵”，尤其适合有本安要求或高共模噪声的场合。
按备件 ABC 分类：500ITM02 + 500TRM02 基座属 B 类中关键件——单价中等但停产趋势明显（ABB AC500 早期 500 系列模块整体进入 Mature/Limited 阶段），原厂交期常 12～20 周或无新造。建议在线系统按 N+1 设冷备（模块+基座成套），因它不像普通 DI/DO 可随意跨型号替，少一块意味着整列温度监测离线，排查时容易被误判为传感器问题浪费时间。
应用场景与库存策略
AC500 PLC 系统里采集锅炉/换热器的 RTD 温度、微量差压变送器 ±20mA 信号——没了它或基座接触不良，温度回路直接变 Stale Data，锅炉保护可能强制切手动或引发过程报警。模块故障且无备件时，短期只能旁路或改接普通 AI（牺牲隔离和诊断），高温/防爆区不建议长期凑合。
- 热电/造纸蒸汽系统 RTD 采集（高共模干扰环境）→ 非它不可（需 1500V 隔离+开路诊断）→ 建议：按在线数量 + 1 套（500ITM02 + 500TRM02 基座）做冷备，存防静电袋标注对应测温回路。
- 化工反应釜多点温度监控（本安/腐蚀环境）→ 建议大修窗口前核对模块+基座成对备货，勿单独囤模块。
- 混用版本注意：1MRB150021R0116 vs R1102 通常可向下兼容，但 HW Rev 需匹配 AC500 CPU 固件支持列表 → 换前拍照核对原模块正面标签。
- 基座不可省略：500ITM02 必须配 500TRM02（1MRB150011R1），别和 S800 的 TU8xx MTU 混淆——两者机械不兼容。
真实案例：
某自备电厂除氧器加热段， 系统用 500ITM02 采 4 路 Pt100。某次大修后温度值全显示 ——- ，维护先查 RTD 回路、再查保险，耗了两小时。最后发现拆接线时 500ITM02 从 500TRM02 基座微脱出（DIN 轨振动导致卡扣未完全锁死），重新推紧即恢复。翻备件柜发现只囤了两块 500ITM02 模块却没有配套 500TRM02 基座——若基座损坏一样得停机等货。事后修订：温度调理模块按”模块+基座成套”入库，并要求在机柜巡检单加一条”按压确认 ITM02 锁紧到位”。
