描述
产品详情

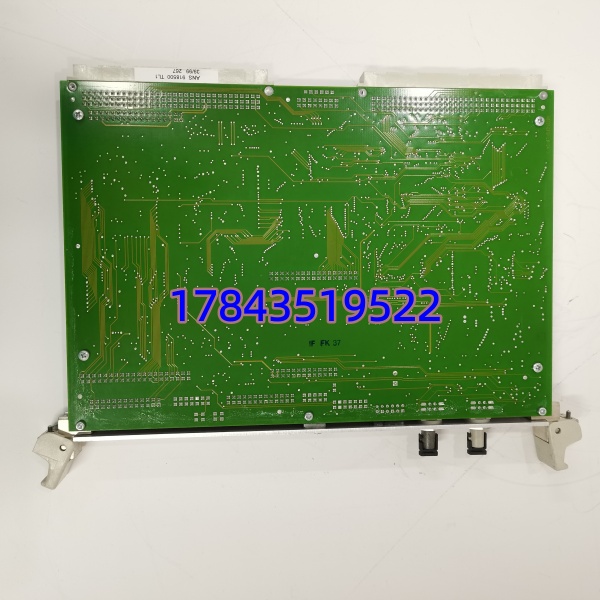

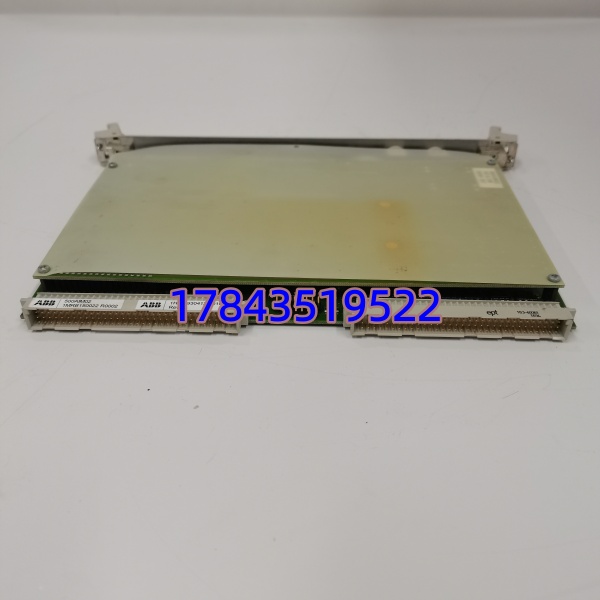

· 型号：500AIM02（1MRB150022 R0002 / 1HDF 930412 X010）
· 品牌：ABB
· 系列：Advant Controller AC 400 — S400 I/O Module
规格参数
- 产品型号：500AIM02（Order Code 1MRB150022 R0002，标识 1HDF 930412 X010）
- 适用系统：ABB Advant Controller AC 410/450，S400 I/O 子系统
- 模块类型：模拟量输入模块（Analog Input，AI）
- 输入通道数：8 通道，独立隔离（通道间及通道-背板隔离）
- 支持信号类型：4–20mA（有源/无源）、0–20mA、0–10VDC、±10VDC、Pt100 RTD、热电偶（J/K 等，视固件组态）
- A/D 分辨率：16 bit
- 测量精度：±0.1% of Full Scale（典型值 @25℃，依原厂 Datasheet）
- 通道隔离电压：≥1500 V DC（通道↔背板总线），通道间隔离
- 输入阻抗：电流模式 250Ω（内置）；电压模式 ≥1MΩ
- 更新速率：典型每通道 100 samp./s 或按扫描周期（依 AC400 组态）
- 供电方式：通过 S400 机架背板取电（通常由 500PSx 电源模块供给）
- 诊断功能：模块 OK/FAIL LED，通道断线检测（4–20mA 回路），超量程报警
- 工作温度：0℃ ～ +55℃（IEC 60721-3-3Class 3K3）
- 安装方式：插入 S400 I/O 机架指定槽位，前端可插拔端子块（TU 系列端子单元）
- 配套端子单元：需匹配 S400 TU810/TU811 或对应模拟量 TU（依柜内设计）
产品介绍
某个纸浆厂的 AC450 系统我参与过备件审计——他们 S400 机架上 500AIM02 跑了快二十年才第一次坏，原因恰恰是端子排腐蚀导致某通道漂移而非模块本身失效，但这已经足够触发 Cascade 控制回路异常。它是 Advant 家族里最典型的 8 通道隔离 AI 卡，现场变送器 4–20mA 直接进（模块内置 250Ω 分流电阻无需外接），Pt100 和 TC 也能混配组态。严格来说它只在 机架 + 对应 TU 端子单元下工作，不能塞进 AC800M 的 S800 I/O 槽（物理和背板协议完全不同），混用是新手最容易踩的坑。
库存经理视角很直接：ABB 对 Advant/ 系列早已进入生命周期尾声（EOL），500AIM02 新件原厂基本断供，市面靠 NOS 和测过拆机件流转。算 ROI——一套 AC400 DCS 系统整体迁移要百万级投入，而囤 1～2 块此模块做 Buffer Stock 只需几千块，能把”因单点 AI 卡故障导致工艺回路失控→非计划停工”的风险按死。若贵厂计划在 3～5 年内不动 DCS 架构，强烈建议趁还有 NOS 做 Last-Time-Buy。
应用场景与库存策略
Advant AC400 系统多用于电厂辅机、造纸、石化老线——这些装置 DCS 升级预算常被推迟，但 I/O 模块一旦损坏且无备件，轻则局部回路改手动控制重则逼停装置。500AIM02 交期在新件断供后不可控。
- 电厂/化工厂 AC400 DCS 温度压力采集回路（ 架构 SIL/过程控制级）→ 无直接替代须同型号 → 建议每套 DCS 机柜区备 1 块冷备件，多套同构装置集中战略囤 2 块
- 造纸/制浆连续蒸煮工艺 AI 密集区（高温高湿加速端子腐蚀）→ 建议每 3 年结合大修做通道精度抽检，关注通道隔离耐压是否衰减
- （若有）→ 不建议新购此代模块做扩容，优先评估向 800xA+S800 I/O 迁移可行性
- 海外项目 MRO 支持 → 建议将 500AIM02 与 500AOM01、500PSM03 同列 ABC-C 类（低消耗/高缺货风险）单独设最小安全库存
真实案例：西南某自备电厂 #3 机组 DCS 是 2003 年投运的 ABB Advant AC450，某次小修后发现 #2 给水流量 AI 通道数值飘移±8%。仪电班以为变送器问题，换完还飘——最终锁定 Slot 7 的 500AIM02 第 3 通道 ADC 线性度劣化（可能是早年雷击感应过压残留损伤）。库房刚好有我三年前建议囤的原封 NOS 件，热插拔更换后恢复正常，全程未跳机。要是等调货（当时代理报 4～6 周交期），运行部就得让操作员手动盯流量维持负荷，调度考核单张就是五位数起。
