描述
产品详情

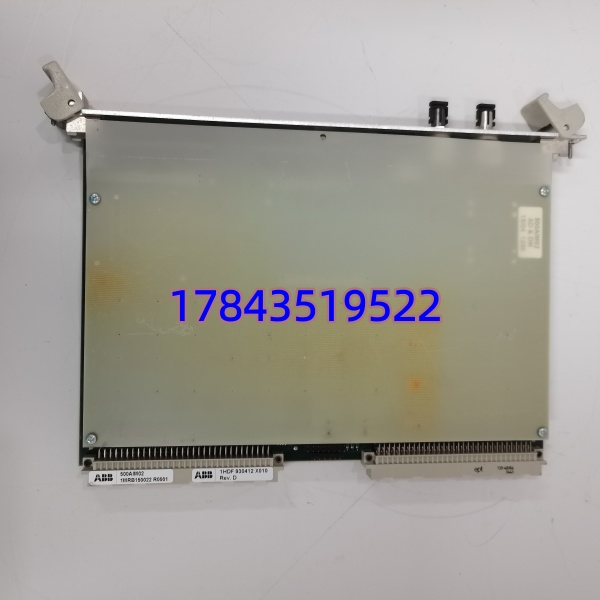

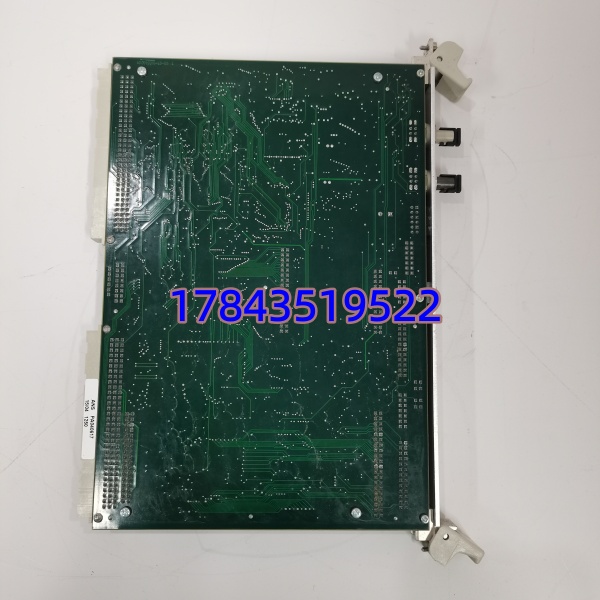

· 型号：500AIM02
· 品牌：ABB（Advant OCS / MasterPiece 200 系统）
· 系列：500 Series I/O Module — 适配 500Sx I/O 基板及 MP200/1/2 控制器机架
规格参数
- 产品型号：500AIM02
- 完整物料/索引号：1MRB150022R001 / 1HDF 930412 X010
- 模块类型：Analog Input Module（AIM），500 系列 I/O
- 适用系统：ABB Advant OCS MasterPiece 200/1/2，配 500Sx I/O 基板（如 500SU…）
- 输入通道数：8 通道（单端，可部分配置为差分取决于基板版本）
- 支持信号类型：4–20mA（两线制变送器可回路供电）、0–20mA、0–10V、±10V、1–5V（依固件/跳线设置）
- A/D 分辨率：≥12 bit（典型 12～14 bit，部分版本宣称 16 bit 过采样）
- 精度：典型 ±0.1% FS（25℃），依 ABB Datasheet 500AIM02 章节
- 输入阻抗：电流模式 ≈250Ω（内置分流）；电压模式 ≥1MΩ
- 隔离：通道组–系统背板隔离（典型 500V～1500V AC 测试电压，依具体版本）
- 供电方式：由 I/O 基板背板供给（通常 +5V / ±15V 来自系统电源，不需外部接线）
- 诊断功能：前面板 RUN / ERR LED；通道超限、断线（4–20mA 模式下）检测上报控制器
- 工作温度：0 ～ +55℃（IEC 61131-2工业级）
- 存储温度：-40 ～ +85℃
- 相对湿度：5% ～ 95%（非凝露）
- 安装形式：插板式，插入 500 系列 I/O 基板并用锁定杆固定，不支持 DIN 导轨单独安装
- 物理尺寸（参考）：约 160×105×25 mm，重量 ≈0.2 kg
- 认证：CE，符合 IEC 61010/ IEC 61326EMC 要求
产品介绍
在某个 300MW 机组化水程控改造里见过——Advant OCS 系统跑满 18 年，#3 除盐水箱液位 AI 通道漂移 12%，查下来是 500AIM02 某通道输入运放温漂超标。这种老 DCS 的模拟量输入卡不像数字量 I/O 会立刻报警”通道失效”，它往往是慢慢偏，直到操作员发现趋势异常——这也是为什么 AIM 模块的冷备不能只放库房吃灰，得在大修窗口轮流上机跑标定。
500AIM02 作为 MasterPiece 200 标准 8 通道 AI 卡，每通道独立可配 4–20mA 或电压量程，内置断线检测和过范围报警，通过背板与控制器交换数据，不占用额外通信端口。严格来说，它在 Advant 系统里分硬件 Revision（A/B/C），早期版本对某些 ±10V 量程的支持要靠基板跳线和软件 DB 里选对 Module Type——采购替换前务必抄下现网卡的 Label 第二行 Revision 码及所插基板型号（500SU…），并以 ABB 原厂《Advant Controller 400/500 Series I/O Modules Manual》为准，别只核对大型号。原厂对该系列多数区域已发布 Phase-out Notice，新订基本靠 NOS（库存新件）或经老化测试的功能良品。
应用场景与库存策略
Advant OCS / MasterPiece 200 大量用于老电厂化水、化工厂聚合釜、造纸蒸煮段——这些地方 AI 卡故障不直接跳车，但会导致关键 PV（如液位、温度）失真引发误操作或触发工艺联锁偏差。原厂交期（若能订）12～30 周且价格飙升，渠道二手件质量参差。
- 火电/化工 — Advant OCS 控制化水、酸碱调配、反应釜温度采集 → 多点 AI 分布，单卡故障影响趋势记录与 PID 调节 → 建议按每 6～10 块在用 500AIM02 备 1 块冷备，每年大修插入机架做通道标定验证
- 造纸/冶金 — 蒸煮温度/浆位 AI 密集机架 → 同机架多卡同期老化 → 建议按控制回路重要性升 ABC 分类，A类回路（关键温度/液位）对应机架额外+1块专备
- 混用不同 HW Revision 的 500AIM02 → 新版固件数据库可能不认老卡 Rev.A → 采购时提供现网 MP200 软件版本（Advant Station 或 CBF 版本号）及旧卡 Rev 标记，要求供应商匹配
- 新改扩建项目（System 800xA + S800 I/O） → 500AIM02 不兼容 → 勿买老卡硬凑，直接走 S800 AI631 等新平台
真实案例：前几年帮华东某自备电厂做 DCS 备件 ABC 盘点，他们 Advant OCS 化水程控共 22 块 500AIM02，原运维没备件。某个秋检做变送器校验时误将 220VAC 接入 4–20mA 回路（端子排标识不清），瞬间打坏两块 500AIM02 的输入级——原厂答复”已 EOL，NOS 需等欧洲调货 10 周”。最后从同行兄弟厂拆借一块顶了三个月，化水程控部分 PV 靠硬手操维持。事后按我建议锁了 3 块（分两处放防同批老化），并要求每次大修挑一块轮流上机跑信号源标定，确认零点/满度误差在 ±0.2% 内再归库。
