描述
产品详情

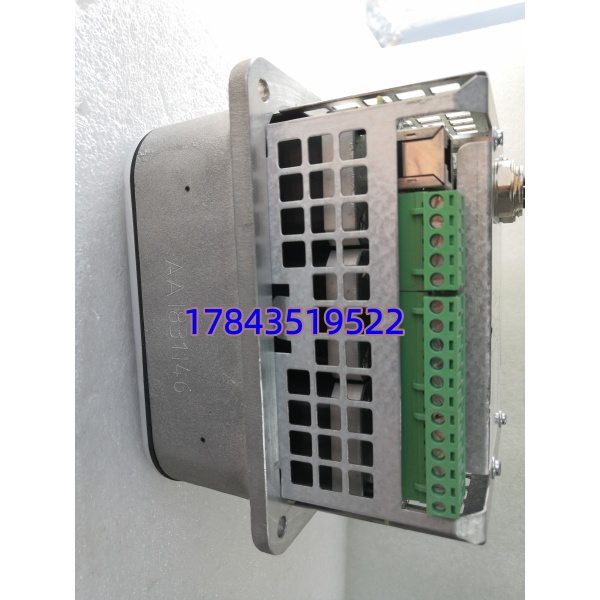

· 型号：3HNA024871-001
· 品牌：ABB Robotics
· 系列：IRC5 — SMB (Serial Measurement Unit) / Encoder Interface Component (本体侧或 Kit)
规格参数
- 模块类型：SMB 串行测量单元/板（Serial Measurement Board Assembly 或 本体侧 Interface Box，依交付是板还是 Kit）
- 适用系统：ABB IRC5 控制柜（DSQC 353 主计算机 / DSQC 377 外挂轴计算机）配 IRB 120/140/2400/2600/4400/6400/6600 等（具体兼容本体以 RobotWare 及原始 BOM 为准）
- 连接对象：机器人本体 6 轴（或 7 轴外部轴）绝对编码器多芯缆 → SMB → 50-pin 或专用缆 → IRC5 柜内 DSQC 353 轴计算机
- 通信接口：RS-422 差分串行（最长典型 15–20 m 依缆质量，推荐 ABB 原厂 SMB 缆）
- 备份电池：配套 3.6 V 锂电或 6 V 电池组（常见 DSQC 326 / 3HAC 16831-1），保持绝对位置掉电不丢——电池漏液是首位失效模式
- 供电：通过 SMB 缆由控制柜 +5 V / +24 V DC 供给
- 状态 LED：PWR（绿）、COM（绿闪）、Err（红）——部分本体侧盒型有，纯板可能无独立 LED
- 安装位置：机器人本体 Base 接线盒内（SMB Box 型）或插柜内 SMB 槽（依 3HNA 交付内容——订前确认是你缺柜内板还是本体侧盒）
- 兼容轴数：标准 6 轴 + 外部轴（受 DSQC 及 RobotWare 选项限制）
- 工作温度：0℃ ~ +55℃（存储 -20~+70℃）
- 湿度：10%~90% RH 非冷凝
- 认证：CE / UL（系统级）
- 生命周期：Limited / EOL 申报区域 — 新 OmniCore 架构改用 SMB III，老 SMB 进入 NOS-only
- 物理：PCB ≈150×100 mm 或 本体侧盒 200×130×60 mm（依 Kit 内容），≈0.2–0.5 kg
产品介绍
（随机选：A 场景痛点——”零点全丢的那个周一早晨”）
机器人凌晨三点报”Motor Off — Revolution Counter Update Needed”，打开本体 Base 盒发现 SMB 板被电池漏液咬断焊盘——备份电池三年没换，EEPROM 归零，六轴绝对位置全丢。这就是 3HNA024871-001（SMB 组件）在现场的真实失效画像：它不像伺服模块那样常坏，但电池维护缺失 + 湿热环境 = 隐性定时炸弹。板子本身收编码器脉冲送 DSQC 轴计算机做位置解算，同时靠电池保零点；一旦电池漏液腐触 PCB 铜箔，上电后 DSQC 报”SMB Communication Lost”或轴计算机找不到。
库存经理眼里这是被严重低估的 C→A 重分级件：采购常以”机器人本体附件”低看它，不列入关键备件——直到零点全丢产线停几个小时校点才后悔。严格来说只在与你 IRC5 柜 DSQC 353/377 Rev 及 IRB 本体编码器线定义匹配时直换；IRB 老款（S4C Plus 时代 SMB）与新 IRC5 SMB 不互通。换新 SMB 若 EEPROM 已损需从 .sys 备份 Restore 零点或手动校轴——这必须写进你的 PM 规程。
应用场景与库存策略
痛点切入
焊装线六台 IRB 6640 同天大修，恢复上电三台报需校零点——查是 SMB 电池过期漏液腐蚀板载路径。原厂 EOL 交期”请咨询本地代表”，高价调拆机件救急。事后把这事归为典型”低价备件高代价缺货”案例。停机两小时校六轴 vs 一块千元级板+定期换电池，账很清楚。
典型场景与备货建议
- 汽车焊装/弧焊 IRC5 机器人岛（单/双柜） — SMB 为编码器接口无冗余，非它不可。建议：A 类关键按 1 件/同种 IRB 本体族冷备（多相同 IRB 型号可共享 1 件但建议 ≥1 物理备）；并入年度 PM 强制更换 SMB 备份电池（DSQC 326 类）防漏液。
- 3C 搬运/机床上下料 IRB 120/140 小型机器人 — 本体 Base 盒内 SMB 组件紧凑，建议 同型号 ≥2 台共享 1 件备件 + 备用电池包，建借用登记。
- — 确认 SMB 版本匹配本体编码器缆定义（早期 IRB 6 轴定义略异，部分需 SMB I 而非 II）。建议原厂或可信拆机，换完做零点备份。
- MRO 替换 — 原 SMB PWR 不亮或 DSQC 报 Comm Err 且排线检查 OK，同型号一对一替换（先备份系统！）。
真实案例
