描述
产品详情

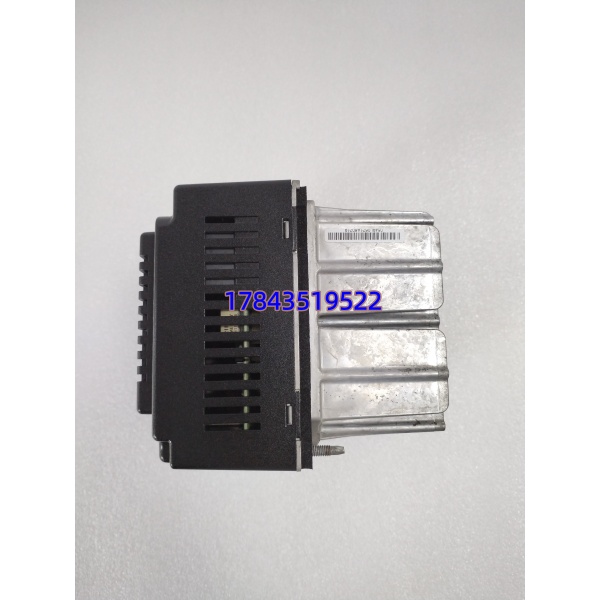

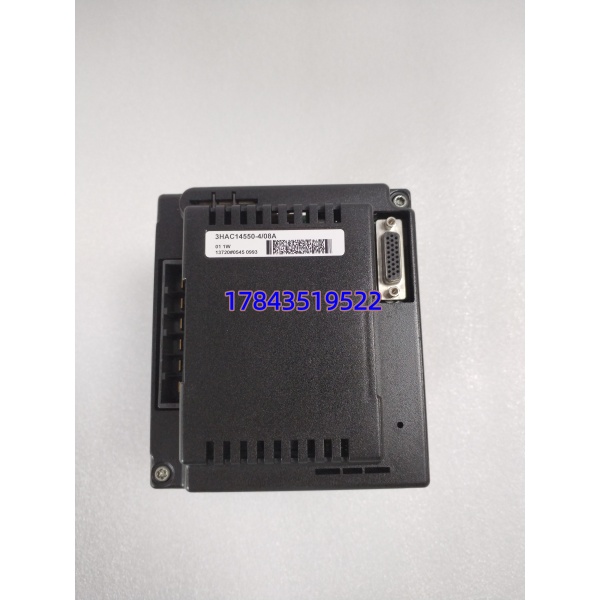

· 型号：3HAC14550-408A（IRC5 Servo Drive Unit / Power Amp Module for specified IRB manipulators）
· 品牌：ABB Robotics
· 系列：ABB IRC5 Robot Controller — Drive Unit (connected to DSQC66x Rectifier & Main Computer)
规格参数
- 产品类型：Servo Power Amplifier Module (Drive Unit) for ABB IRC5 robot controllers
- 适用机械臂：IRB 140 (small 6-axis), IRB 2400 (arc weld), IRB 4400 (paint/assembly) — 具体轴数/载荷决定 Drive Unit P/N 及单/双模块堆叠，须核对现柜标签
- 输入：DC Link 来自整流单元 DSQC661/662（通常 325 V DC 经三相整流），控制侧光纤 (Sercos / ABB proprietary motion fiber) 连 Main Computer motion board
- 输出：3-phase 0~Peak Voltage 对应电机绕组（PWM 逆变），连续电流 & 峰值依 IRB 型号（IRB140 模块 ~3~6A cont, IRB4400 更大——以原设备铭牌为准）
- 控制接口：2×plastic fiber optic (Tx/Rx) to Main Computer; 少量 status LED + DIP 设 ID (Unit No.)
- 保护功能：I²t 过流、短路、IGBT 结温监控、DC Link 欠压锁定、电机相位丢失检测
- 状态指示：PWR LED (green = DC Link OK & enable), RUN (comm ok), FLT (red = fault — 过流/热/光纤断)
- 冷却：柜内强制风冷（由控制器风扇 unit 抽风），模块散热片朝柜后/侧依安装向
- 安装：DIN 轨或专用导轨在 IRC5 柜内 Drive Section，螺钉紧固 DC Link 端子（扭矩按 ABB manual —— 典型 4~6 N·m 大电流端子）
- 供电要求：自身逻辑 24V DC 由控制器内部分配，功率级靠 DC Link 外部整流供
- 工作温度：0℃ ~ +45℃（柜内环境温度），存储 -20℃ ~ +70℃
- 湿度：10%~90% RH 非凝露
- 认证：CE、cTUVus、EN ISO 10218-1 (Robotics safety)
- 物理尺寸（模块本体）：约 100~180 × 60 × 250 mm (H×W×D 依代)，重≈1.5~3 kg
- 配套必核：①对应 DSQC66x 整流单元(通常已在柜内) ②Main Computer board (DSQC 1000 series 或 embedded in IRC5 Compact) ③Drive 光纤 (通常随驱动单元备，确认长度) ④RobotWare 版本兼容 (RW 5.x/6.x 支持此代)
- 注意：Drive Unit 通常与轴数匹配——IRB140(6轴) 用单 Drive Unit 合成功率；IRB4400 可能 2×Drive Unit 堆叠。3HAC14550-408A 对应特定机型，换错会报 “Drive Type Mismatch” 且可能不输出正确电流极限
产品介绍
（切入策略：E 维护者视角 — “我见过现场怎么栽在这——光纤头脏”）
机器人功率模块本身挺皮实，十年不大坏——十个 ‘Drive Fault’ 里仨是 DC Link 熔断器跳、俩光纤头脏污致通讯丢步报 “Motion Fiber Open”、剩下才是真 IGBT 炸（通常因外部短路或水入柜）。某汽车焊装线 IRB 4400 晨启报 Drive FLT——复位无效，量 DC Link 正常、光纤对调好柜 OK 确认本柜 Drive Unit 死。库房按建议留的 3HAC14550-408A 冷备（同 IRB4400 双模块中之一）换入、光纤重插、扭力矩端子、RUN 亮——22 分钟恢复。无备件等空运 9 天整线降节拍。
从库存 ABC 看单价约 ¥18k–¥35k（依 IRB 型/电流档），属 B 价 A 类可操作性关键件（无驱动 = 机器人不能 Jog 更不能 Auto）。建议：每条焊装/喷涂线（≥2 台同型 IRB 共用 Drive Unit P/N）按每 4~6 台同类机械臂备 1 件冷备 Drive Unit，关键单台高节拍线（单车 >50JPH）独备。注意：不同 IRB 型 Drive Unit 不通用——IRB140 模块插 IRB4400 柜报 Size Mismatch，采购前必须核对现驱动单元侧面 ABB 标签完整 3HAC 号及 “-408A” 后缀。
应用场景与库存策略
痛点：车身车间 IRB 6640 弧焊工位伺服驱动模块老化 IGBT 热保护频繁误跳——无备件计划停线等调货延误新车型 launch window 3 天。
典型场景与备货建议：
- 汽车焊装/弧焊线 IRC5 IRB 140/2400/4400 群（同型 Drive Unit P/N 一致）：非它不可——ABB 机器人控制器不认第三方功放；建议 每 4~6 台同型臂备 1 件冷备 3HAC14550-408A，高节拍主线独备
- 喷涂/涂胶 IRB 5400/4400 系列（防爆柜 Drive Unit 同 P/N 有时特殊涂层版）：按喷房数 ×1 件 或区域集中 1 件代管
- 老装置进入 EOL / LTB：ABB 对部分早期 Drive Unit 发 LTB——若装置还需运行 >5 年 按 N+1 冗余耗量(含意外损坏概率 0.2N/5yr) + 1 件安全库存做 LTB，跨同型臂可通用降低呆滞
- 新项目谈判：首单要供应商将 Drive Unit 纳入折扣备件包——机器人整包谈判通常可挤 1 件 Drive + 1 件 FlexPendant 免费/半价入首单
真实案例：
华南某合资车企焊装车间早班 #4 IRB 2400 弧焊位报 “Drive Unit Fault — Overcurrent”。复位无效，测电机三相平衡排除短路，查为 Drive Unit 内 IGBT 驱动板局部失效（老 08 年产）。库房冷备 3HAC14550-408A（对应 IRB2400 6轴单模块）——断电松开 DC Link 端子、拔光纤、拆旧模块、装新（力矩 5 N·m DC Link 端子）、复插光纤（酒精擦头）、上电 AUTO——RUN 绿灯。总停机 18 分钟。旧件 ABB 授权中心确认不可逆 IGBT 驱动损坏。库存经理复盘：此前按 6:1 配冷备证明合理，追加 “每 2 年大修做 Drive Unit 光纤口清洁 + 端子扭矩复查” 入 PM 单。
