描述
产品详情

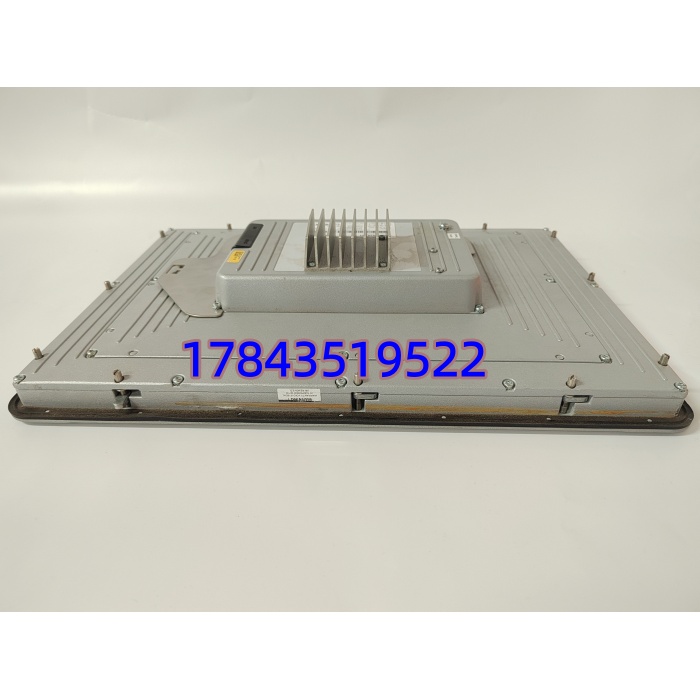

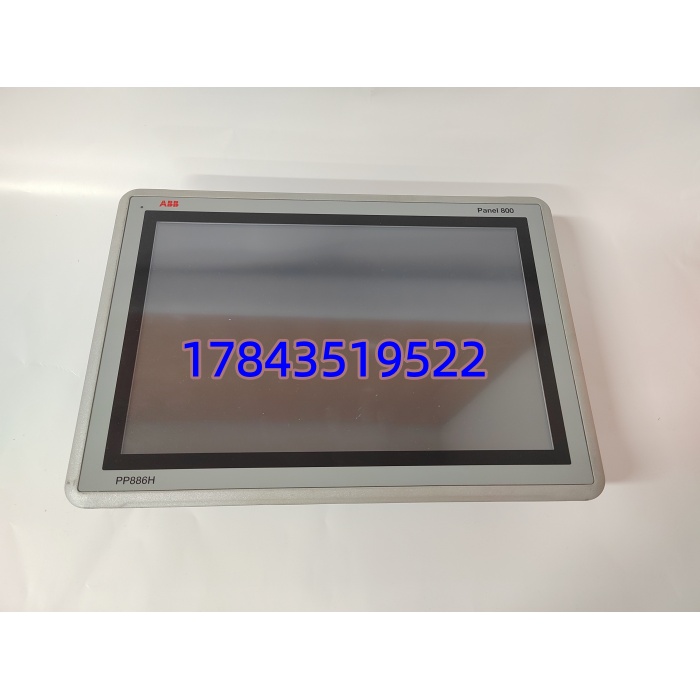

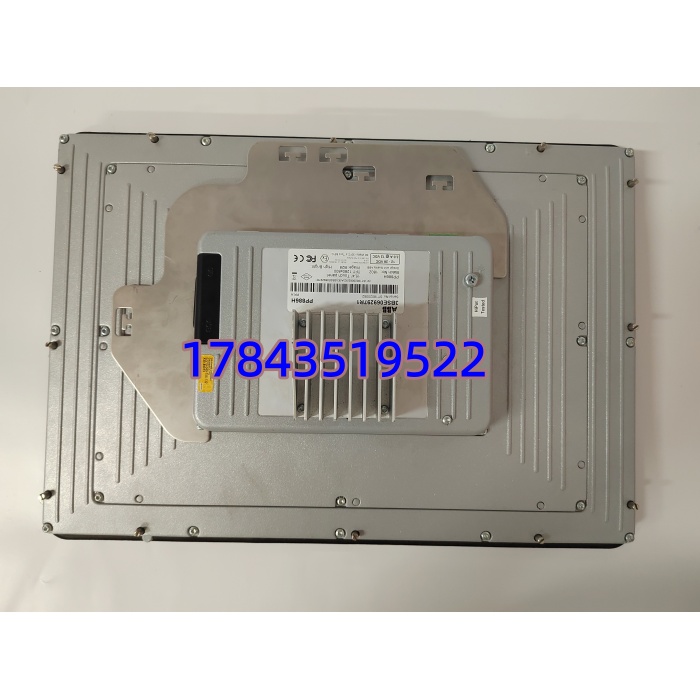

· 型号：PP886H（Order No. 3BSE069297R1）
· 品牌：ABB
· 系列：Panel 800 — 第 8 代（PP886 / PP885 / PP884 同系不同尺寸）
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | PP886H |
| ABB 订货号 | 3BSE069297R1 |
| 制造商 | ABB AB, Control Products (Sweden / Czech) |
| 系列 | Panel 800 — Generation 8 (PP88x 系列) |
| 显示屏 | 10.4″ TFT LCD, 彩色主动矩阵 |
| 分辨率 | SVGA 800(H) × 600(V) 像素 |
| 亮度(典型) | 350 cd/m²（High Brightness “H” 版本），标准版(PP886)略低 |
| 触摸类型 | 模拟电阻式(4-wire/5-wire)，笔或手指操作 |
| 处理器 | 32-bit RISC ARM-based SoC（典型 400–533 MHz 级） |
| 操作系统 | Microsoft Windows CE embedded（版本依 Panel Builder 800 兼容号） |
| 内存(DRAM) | 128 MB / 256 MB（依批次，项目文件存内部 Flash 或 CF 卡） |
| 非易失存储 | 内置 NAND Flash + CompactFlash Type I 插槽 + USB 2.0 Host |
| 背光灯 | CCFL 或 LED（依生产批次，”H” 多为高亮 LED/长寿命 CCFL），MTBF ~50,000 h |
| 通信接口 | 1×Ethernet 10/100Base-TX (RJ45)，2×Serial (RS-232/422/485 可组态)，1×USB 2.0 Host |
| 供电 | 24 VDC（允许 18～30 VDC），典型功耗 ≤ 12 W |
| 前面板防护 | IP66 / NEMA 4X（前面板），机身 IP20（柜内安装法兰） |
| 安装方式 | 面板嵌入式（cut-out 约 266×210 mm），标配安装夹 |
| 配套软件 | ABB Panel Builder 800 V5.x / V6.x（项目离线组态并下载） |
| 工作温度 | 0℃ ～ +50℃（柜内），存储 -20℃ ～ +60℃ |
| 相对湿度 | 10%～90% RH，非凝露 |
| 尺寸(约) | 287(W)×231(H)×56(D) mm |
| 开孔尺寸(约) | 266(+0.5/0)×210(+0.5/0) mm |
| 重量(约) | 1.7 kg |
| 认证 | CE / UL / cUL / KC / GOST |
产品介绍
(F 历史生命周期验证)
某个水泥磨机旁操作台项目里碰过：PP886H 运行 9 年后背光灯亮度衰减严重老师傅嫌看不清，量背光逆变供电正常判定 CCFL 老化——Panel 800 这类 HMI 平均无故障时间标称不错但实际寿命瓶颈常在背光（5～7 万小时）和触摸屏表面磨损，不是主板。好在 PP886H 支持热下载项目（断电拔 CF 卡拷项目也可），现场换屏重灌工程文件约 15 分钟可恢复。
PP886H 是 ABB Panel 800 第 8 代 10.4″ 触控终端，作 AC800M/Compact Control 本地机旁 HMI 或独立小型 SCADA 节点，通过 Ethernet 连 800xA 或直连 PLC 做 Tag 映射。ABB 已将部分 Panel 800 老型号转 Mature，新 交期曾拉至 12～18 周——从 ABC 分类看属 B 类中偏 A（多条产线共用同型号可 N+1 共享，单机旁关键操作位建议至少冷备 1 台并提前拷入最新 .ppx 项目备份），它不决定停机但严重影响操作效率与报警确认时效。
应用场景与库存策略
HMI 故障表现通常是：背光灯不亮/暗、触控漂移或无响应、Ethernet 掉联、偶尔死机白屏——多数设计有机柜内硬手操按钮备份故不直接致非计划停机，但操作员失去画面监视与软按钮时易延误解列或误操作。 无引脚兼容替代（需 Panel Builder 800 工程文件匹配且物理开孔固定），原厂交期长且部分区域进入 Legacy。
- — 显示流程画面/报警确认/修改设定值 → 无通用 PC 替代(需 Panel Builder 800 项目+同样开孔) → 建议按同型号运行台数 N 设 N+1 冷备件（最少 1 台），提前存入最新 .ppx 工程文件或随身 CF/USB 备份；多台相同项目可共享 1 备件。
- 多套不同项目文件共用同型号备件 — 可行，换屏后通过 CompactFlash 卡或 USB 重灌对应 .ppx 即可，建议备件机内预存一份”通用空模板”并在柜旁留 CF 卡存各项目版本。
- 计划整体 HMI 升级至 Panel 800 新世代或 IPC+800xA Web Client（18 个月内） — 暂停增购仅维持现网最低存量至割接。
- 已接 ABB PCN 标注 Mature / Limited Availability — 建议按”运行 台数 +1 测试周转件”做 Last-time-buy 核算，早囤成本低得多（含确认 H 版 vs 标准版匹配现场亮度需求）。
真实案例：
南方某污水处理厂 2021 年汛期，生化池旁 触控完全无响应（表层磨损+潮气致膜层断路），操作员暂用上位机 Web 客户端监视但无法就地改 DO 设定——库存无同型号 HMI，原厂答复交期 14 周 Mature。从集团兄弟污水厂借调一台 PP886（非 H 版）临时装上，亮度略低但功能正常，重灌 .ppx 工程文件后恢复。事后将全线 按 N+1 列 B→A 类备件，定存 1 台并每季拷入最新工程文件做版本核对——HMI 不像控制器那么”生死攸关”，但没了它操作员瞎摸旋钮多花时间就是隐性效率损失，这块保费值得付。
