描述
产品详情

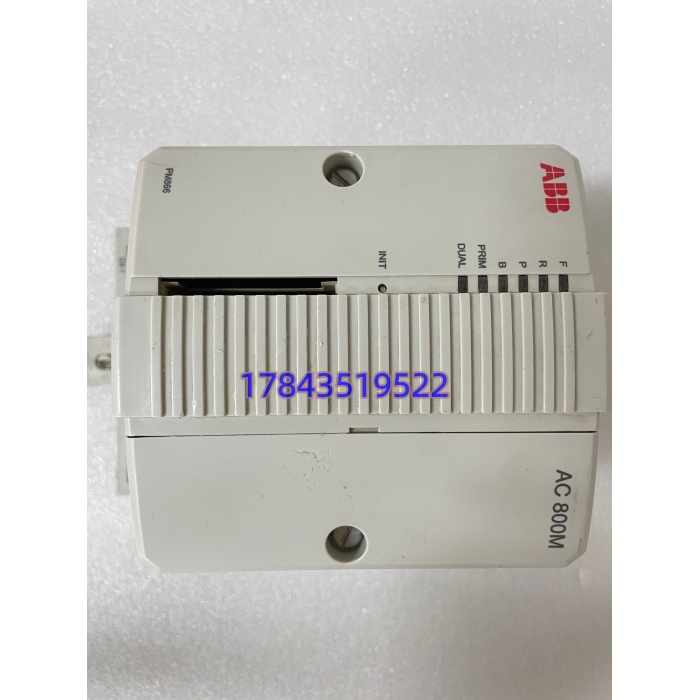

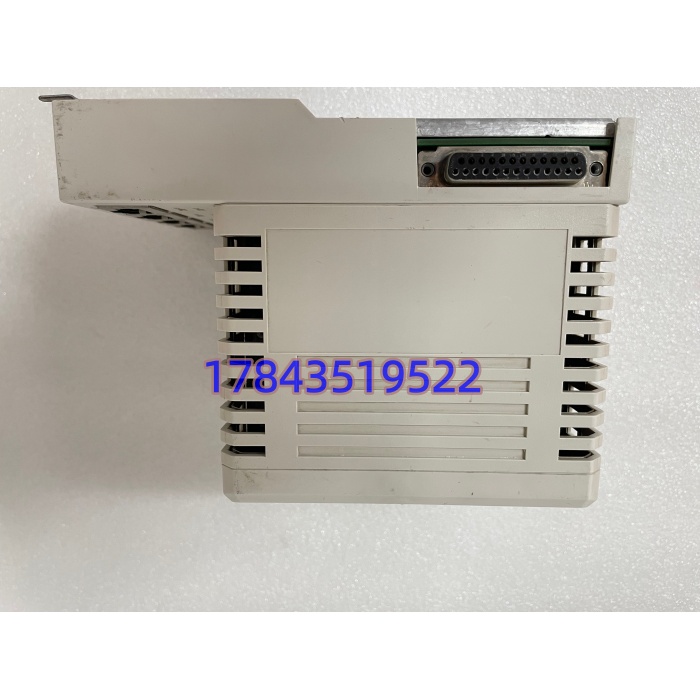

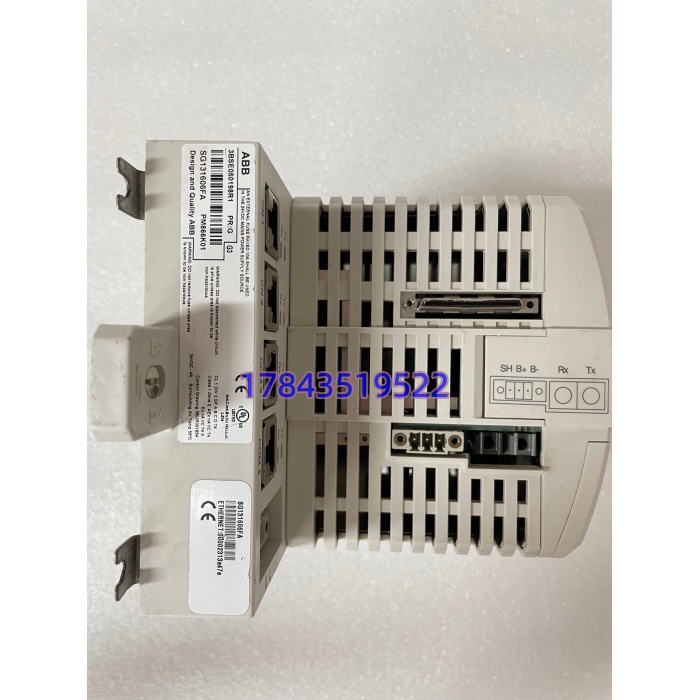

· 型号：PM866K01
· 品牌：ABB
· 系列：AC 800M / 800xA 控制器家族
规格参数
| 参数项 | 指标值 | 备注 |
|---|---|---|
| 产品类型 | AC 800M 冗余控制器套件 | K01 后缀代表 Kit（含底座/光纤） |
| 订货号 | 3BSE050198R1 | ABB 原厂唯一物料号 |
| 核心 CPU | Freescale MPC866 (PowerQUICC II) @ 133 MHz | 32 位 RISC |
| 内存 | 64 MB RAM（程序+数据）+ 4 MB Flash（固件） | 无旋转部件 |
| 程序容量 | 约 2–4 MB 典型应用（依功能块复杂度） | 支持 LD/FBD/SFC/ST |
| 循环周期 | 最小 5 ms（依任务负载） | 典型 50–100 ms |
| 通信接口 | 2×RJ45 Ethernet (CNET)、2×RS-232/422/485、1×Service 口 | 背板 CEX 总线挂 S800 I/O |
| 冗余 | 1:1 热备，专用光纤同步（LC 接头），切换 <10ms | 无扰动切换（Bumpless） |
| I/O 容量 | 最多 96 个 S800 I/O 模块（依电源预算） | 支持 Profibus DP / Modbus / FF |
| 供电 | 24V DC 背板取电（TU866 底座），典型 8W | 内置自恢复熔丝 |
| 诊断 | 运行/故障/冗余状态 LED、Watchdog、内存校验 | 支持 SOE 毫秒级记录 |
| 安装 | TU866 底座插槽，DIN 导轨或机柜安装 | 单槽宽度 |
| 环境 | 0–55℃（运行），5–95% RH 非凝露 | G3 防腐可选 |
| 认证 | CE、UL、ATEX Zone 2、IEC 61508 SIL3 | 核电 Q 级可选 |
| 生命周期 | AC 800M 整体成熟维持，PM866 系转 Legacy MRO | 二渠 NOS/拆机/翻修为主 |
| 配套件 | TU866 底座、CEX 总线底板、冗余同步光纤（标配） | 单买 CPU 板不叫 K01 |
产品介绍
（E 维护者视角切入）干过 800xA 老线延寿的都清楚一个细节：PM866K01 的冗余切换不是”备机一直热着”那么简单。主 CPU 每隔 200ms 要通过那根 LC 光纤把整个 RAM 镜像（包括 PID 积分累计值、顺控步序号、报警抑制位）同步给备机，光纤头脏了或者同步缆弯曲半径过小（<30mm），备机就会报”Sync Lost”，虽然还能跑但已经失去无扰切换能力。某炼油厂重整装置碰过一回，主 CPU 风扇轴承卡死导致过温保护动作，备机切主时因为同步数据差了 3 个扫描周期，PID 输出跳变 2%，反应器进料阀猛地一抖，操作员吓出一身冷汗。从那天起，他们把 PM866K01 的光纤头和风扇列为每季度必检项，比检查 I/O 卡还勤。
从 TCO 看，PM866K01 二渠报价 4500–9500 美元量级（NOS 偏上限），但它是 800xA 节点的”脑干”——脑干宕机，整节点几百个 PID 全冻结，反应器温度靠人工看表调阀，小时损失五位数起。2005–2012 年上的 AC 800M 现在进入电解电容老化窗（CPU 板 24V 输入滤波电容 12–15 年 ESR 翻倍），加上风扇轴承磨损，备件归 A 类关键件。严格来说，它只在 Control Builder M v5.0 以上完整支持 SIL3 认证库，更早的 v4.x 固件虽然物理兼容但功能块库不完整，升级前先读节点固件 Rev 再谈 SIL 能力。K01 的 K 不是装饰，是告诉你这玩意儿是套件——单买一块 PM866 CPU 板而不带 TU866 底座和同步光纤，上不了机架。
应用场景与库存策略
控制器冗余失效不是”重启就好”的概念。某海上平台注水泵站 800xA 系统，PM866K01 主 CPU Flash 出现坏块，引导阶段卡死，备机尝试接管但因同步数据不完整导致部分 PID 参数复位为默认值，注水量波动 15%，平台减产运行 36 小时等备件。原厂已转 Legacy MRO，交期 10–14 周；最后从新加坡冷备商调 NOS 件 PM866K01（3BSE050198R1）空运 4 天到，价格 8800 美元比估价贵 60%，但把”减产 36h”的边际损失（约 20 万美元）压住了。
典型场景与备货：
- 2005–2012 年建成 800xA 连续过程装置（炼油重整/乙烯裂解/电厂锅炉/制药发酵）：非它不可， 的 64MB RAM 和 SIL3 架构是老节点专有写法，PM891（新一代）物理不兼容老机架 → 建议每对冗余控制器备 1 件冷备（即 2 机热备配 1 待机），干燥柜防静电袋，每年上电自检读 Flash 健康度。
- 多节点同型装置（>4 节点同 DCS 库）：建议按”节点对×1 + 同固件 Rev 10% 缓冲”备，避免同批 Flash 同步老化导致多节点同时瘫。
- 二手 800xA 盘接手未带工程备份：先读 CPU 内 Flash 里的应用程序版本和固件 Rev（Control Builder M 在线读），再决定补货——混用不同 Rev 的 PM866 同机架可跑但 CBM 会报”固件不匹配”，在线下载程序可能失败。
- 非关键 Batch/培训机：可用拆机件过渡，但别进 SIL3 安全回路。
- 可停机改造：别再备 ，直接规划迁 AC 800M PM891 或 Ability™ System 800xA 新一代，老件只服务存量延寿。
真实案例：西北某化工厂聚丙烯装置，2019 年二渠买” 全新库存件”贴纸写 3BSE050198R1，上机后冗余切换测试时报”Backup CPU Application Mismatch”。拆开比对，是 PM866AK01（单 CPU 版）的 CPU 板重打标当成 K01 套件卖，缺了冗余同步光纤和 TU866 底座，Flash 里也没有冗余配置。此后该厂把 AC 800M 控制器类备件入库强制”三号+套件联查（ 激光刻+3BSE050198R1+随箱含 TU866 底座+LC 光纤）”，并在 Control Builder M 离线校验冗余配置。库存策略从”备 1 件便宜拆机”改成”备 1 件原厂 NOS 套件 + 每 24 个月上电做冗余切换烤机”，并把同柜 PM866A 单 CPU 版逐步淘汰，消除冗余能力代差。
