描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 输入电压 | 12 至 48 V DC（典型 24 V DC） |
| 传感器励磁 | 提供 330 Hz 激发信号，适配 PFCL/PFTL 系列张力传感器 |
| 通信协议 | Profibus DP-V1（从站，最大 12 Mbit/s，GSD 文件 ABB_0716.GSD） |
| 模拟输出 | 0/4-20 mA 电流输出，0-10 V 电压输出，可配置上下限 |
| 显示与操作 | 2×16 字符多语言显示屏，支持 N/kN/kg/LBS 单位切换 |
| 防护等级 | IP65 (NEMA 4) — 密封式，防尘防水，适用于恶劣环境 |
| 工作温度 | -20 °C 至 +60 °C |
| 调零范围 | ±2.0 × 传感器额定负载 |
| 动态测量范围 | -2.5 × Fnom 至 +3.5 × Fnom |
| 尺寸 (宽×高×深) | 170 mm × 105 mm × 32 mm |
| 重量 | 约 120 g |
产品深度介绍
ABB PFEA112-65 (3BSE050091R65) 属于 PFEA112 系列，是 ABB 张力控制系统中的核心处理单元。它基于 ABB 独有的 Pressductor® 压磁效应测量技术，接收来自 PFCL、PFTL 系列张力传感器的信号，通过内置的 PID 闭环算法实时计算并调节材料张力 。
在 PFEA 系列中，PFEA112 的定位介于 PFEA111 和 PFEA113 之间：PFEA111 是紧凑型基础型号（无总线通信），PFEA112 在 PFEA111 所有功能基础上增加了 Profibus-DP 现场总线通信能力，而 PFEA113 则支持四个传感器和 PROFINET 通信 。这一差异意味着 PFEA112 能够直接作为 Profibus-DP 从站接入 DCS 或 PLC 系统，通过现场总线实现远程张力设定值下发、实时数据读取和诊断 。

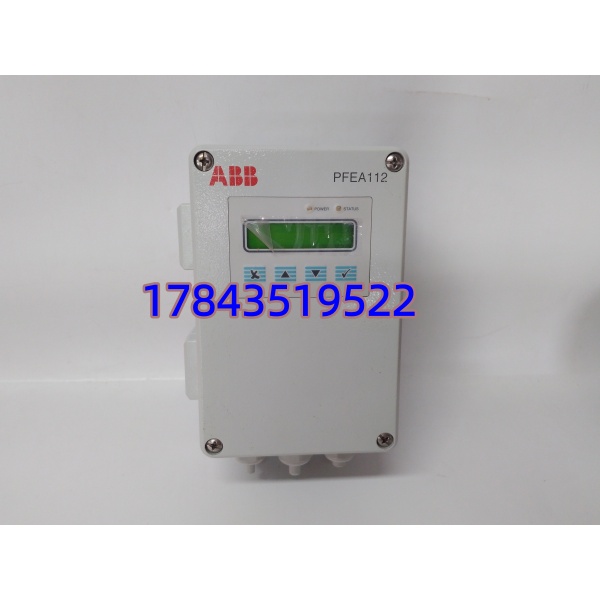

本型号后缀 “-65”表示 IP65 防护等级的密封式外壳，适合安装在粉尘、潮湿、油雾等恶劣工业环境 。它采用 DIN 导轨或壁挂安装方式，前面板配备 2×16 字符显示屏和按键，支持现场快速校准、参数设置及张力值查看 。
特别注意：

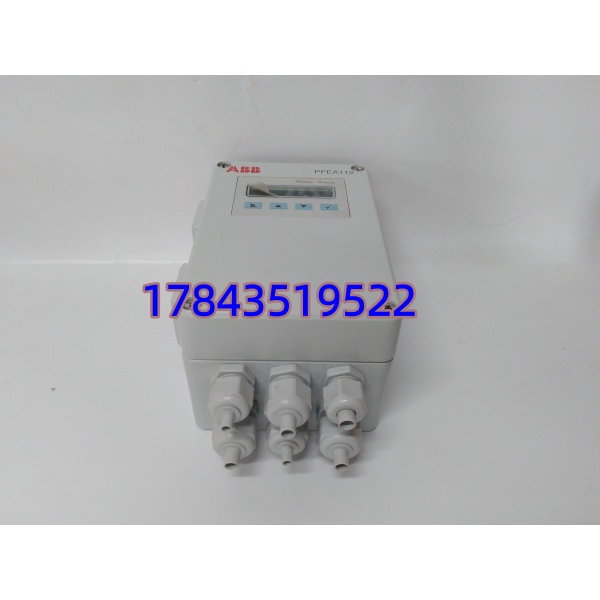

- IP65 版本安装：该版本为密封式机壳，带有六个电缆接头，安装时需注意确保电缆接头密封完好以维持防护等级 。
- Profibus 配置：若使用 Profibus-DP 通信，需在菜单中开启 Profibus 功能并设置地址 (0-125)，同时需将 ABB 提供的 GSD 文件 (ABB_0716.GSD) 导入主站组态软件 。
应用场景与行业案例
工程痛点描述
在卷材连续生产线（如纸张、薄膜、金属箔）上，张力控制是决定产品质量的核心环节。张力太小会导致材料跑偏、褶皱；张力太大会造成拉伸变形甚至断带。尤其是高速生产线，人工手动调节根本跟不上，必须依靠高响应速度的自动张力控制器。PFEA112-65 这类基于压磁传感器和 PID 算法的控制器，就是为了解决“跑着跑着张力就飘了”这个老问题。
典型应用场景
- 金属加工 – 冷轧/箔材轧制
不锈钢带、铜箔、铝箔的轧制线，要求将厚度波动控制在 ±0.01 mm 内。-65 的动态响应和 Profibus 通信能力，能实时调整轧辊转速以补偿张力波动 。 - 锂电池制造 – 隔膜/极片涂布
锂电铜箔、隔膜在涂布机上的走带张力控制（0.1-5 N），要求极片无褶皱、涂层厚度波动 ±1 μm。IP65 防护等级可应对浆料飞溅环境 。 - 造纸/印刷 – 高速复卷/印刷套准
高速印刷机或复卷机上，纸张张力不稳会导致断裂或套印偏差。 可通过模拟量输出直接调节变频器，快速稳定张力 。 - 塑料薄膜 – 吹膜/分切
薄膜生产线上的收放卷张力控制，防止薄膜拉伸变形。模块支持 Profibus 通信，便于与生产线主控 PLC 交换数据 。
案例：某锂电池隔膜涂布机张力波动故障
去年，华南一家锂电隔膜涂布产线频繁出现极片褶皱报废，工程师排查发现涂布机入口张力值在设定值附近来回摆动，无法收敛。现场检查张力传感器和接线均正常，怀疑是 控制器的 PID 参数不匹配当前的收卷直径变化。
由于该设备配置了 Profibus-DP 通信，工程师在 PLC 侧直接读取了 的实时张力值和诊断信息，发现滤波器设置（Filter setting）仍为出厂默认的 250 ms，对于该产线的快速收卷动作偏慢 。通过面板进入设置菜单，将滤波器响应时间从 250 ms 调整为 75 ms，并微调了 PI 参数，张力波形迅速收敛，褶皱问题解决。整个过程无需停机修改硬件，15 分钟完成了参数优化。
