描述
产品深度介绍

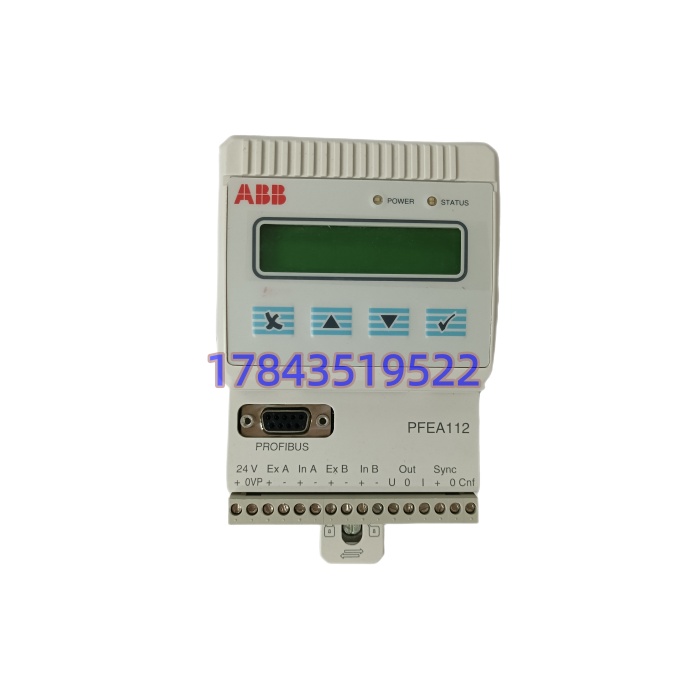

ABB PFEA112‑20 (3BSE050091R20) 是 ABB 推出的 DIN 导轨式张力电子模块，适配 PFTL/PFCL 系列压磁张力传感器，用于薄膜、纸张、布料、金属箔等卷材产线的张力采集处理。模块自带液晶操作面板，可本地查看张力数值、修改参数，也可通过总线上传数据至 PLC 系统。
该模块可以处理两路张力压头信号，支持求和、差值运算，自带信号滤波功能，能够削弱现场振动带来的测量波动，降低卷材断带、褶皱不良。相比普通信号变送器，它集成本地显示、参数整定、总线通讯，减少现场配套器件数量，多用于印刷、涂布、分切、复卷设备改造与备件替换场景。
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | PFEA112‑20，订货号 3BSE050091R20 |
| 供电电源 | 24 V DC（18‑36V DC） |
| 功耗 | 约 5 W |
| 传感器输入 | 2 路压磁式张力压头输入（ExA、ExB） |
| 测量精度 | 典型 ±0.1% FS |
| 通讯协议 | Profibus‑DP，配套 GSD 文件 ABB_0716.GSDABB Group |
| 模拟输出 | 0‑10V DC 张力信号输出 |
| 安装方式 | DIN 导轨安装 |
| 防护等级 | IP20（需安装控制柜内） |
| 工作环境温度 | -10℃ ~ +55℃，无凝露 |
| 重量 | 约 0.5 kg |
| 显示 | 2×16 字符液晶面板，操作按键 |
| 兼容传感器 | PFTL、PFCL 系列 ABB 压磁张力压头 |
