描述
产品详情
· 型号：3BSE018741R15（TU831 R15）
· 品牌：ABB
· 系列：S800 I/O Terminal Unit
技术参数
| 参数 | 规格（TU831 R15 典型值，以原厂手册为准） | 工程含义 |
|---|---|---|
| 模块身份 | 端子单元（Terminal Unit），被动接线底座 | 不耗算力、不跑协议，只做电气转接与机械固定 |
| 基号对应 | TU831（3BSE018741 为 TU831 基号） | R15 是 ABB 内部配置变体代号 |
| 本安能力 | 无（非 IS 版，不提供 8.2 V / 2.5 mA NAMUR 馈电） | 接 Ex i 变送器必须外挂安全栅或换 TU830V1 |
| 适配电子模块 | S800 非 IS 版：AI810 / AO810 / DI810 / DO810 / AI830 / RTD810 等 | IS 版电子模块（AI810 带 IS 尾缀）机械钥匙不互插 |
| 通道/端子密度 | 依 R15 配置，高于 TU810 薄型、低于 TU832 超密 | 单 TU 上落更多现场线，省机架槽位 |
| 机械防错 | 带 TU831 专属塑料钥匙，插错 IS/非 IS 模块物理顶住 | 防止把 IS 模块插非 IS 底座烧安全栅回路 |
| 供电路径 | 现场 24 VDC 经端子排进电子模块，TU 本身不取电 | 背板 5 VDC 由电子模块取，TU 是通路不是负载 |
| 隔离 | 端子排与机笼间依电子模块而定，TU 本体不额外加隔离 | 隔离等级看插在上面的 AI810/DI810 规格 |
| 安装 | S800 机笼 DIN 导轨，电子模块前插 TU 后锁 | 换电子模块可单拔，换 TU 必须断现场线 |
| 工作温度 | 0 °C ~ +60 °C（柜内，依电子模块降额） | 满 60 °C 建议柜内强冷 |
| 防护 | IP20（柜内安装），无三防涂层标配 | 海上项目需外配 IP54 小箱或选涂层版 |
| 认证 | CE / UL / cUL / IEC 61010 | 进 EPC 验收资料够用 |
| 尺寸重量 | 约同 TU831 标准（具体以 R15 图纸为准） | 换件前量旧件开孔 |
产品介绍
S800 机笼里电子模块 LED 全绿，但现场一个 4–20 mA 信号死活不上来——这种”模块没坏线也没断”的怪事，十次有六次是后面 R15 端子排弹簧片疲劳，导线看似插进去了其实没压紧。3BSE018741R15 在 S800 系统里干的是最不起眼也最不能省的活：它是插在 AI810/DI810 这类电子模块背后的接线底座，前面接现场屏蔽电缆，后面把信号针脚对到电子模块的金手指，同时用专属机械钥匙卡住”非 IS 模块只能插非 IS 底座”这条安全红线。它本身不耗电、不通讯、不跑控制逻辑，但少了它，S800 电子模块连机笼都上不去。
相比 TU810 薄型非 IS 底座， R15 把端子密度提了一档，单块底座能落更多通道的现场线，在电厂辅机、水厂、热力站、非防爆化工公辅这类”点数密又不用 Ex i”的场景里，比 TU810 省槽位、比 TU830V1（本安版）便宜 30%~40%，是中间性价比位。现场实测发现，某 600 MW 机组化学水 机笼原用 TU810 插 DI810，16 点占满后机笼槽位见底；平行扩容换 R15 插同款 DI810，同样 16 点但端子排加了测试孔和标签槽，调试员查线时间砍了一半。严格来说 R15 后缀在 ABB CS 系统里锁定的是”端子排布局 + 适配电子模块组合 + 机械钥匙版本”，不拍旧件正反面照片就按” 通用”下单，供应商可能发 R12/R14 等其他后缀，端子孔位差一两路，现场得重新压线号。新项目 ABB 主推 I/O 仍可用，但 R15 这个具体配置号已转按单备货，现在主要服务存量柜同构替换。
替换与升级建议
✅ 直接替换
- R15（3BSE018741R15）REV 旧 → R15 REV 新：✅ 同基号同后缀，端子排布局、机械钥匙、适配模块列表一致；换前拍旧 TU 正面标签+背面端子排照片，新件照抄现场线号。工作量 1 人·1 小时含导通测试。
- TU810（薄型非 IS）→ R15：✅ 同属非 IS 底座，电子模块 AI810/DI810 可沿用；但 TU810 槽宽薄、 标准宽，机笼导轨空间要重排，且 端子数更多，原 上 8 根线要重分配到 对应孔位。
⚠️ 软件兼容（需改配置）
- R15（非 IS）→ TU830V1（IS 本安版）：⚠️ 物理插槽兼容，但 TU830V1 带 8.2 V NAMUR 馈电和本安栅逻辑，原非 IS 电子模块（如 非 IS）插 IS 底座会本安参数不匹配，Control Builder 下装报”Terminal Mismatch”；反之把 IS 电子模块（ IS）插 R15 非 IS 底座，Ex i 回路失去本安认证，安全审查直接驳回。
- R15 → TU832（超高密度）：⚠️ 槽位兼容但端子密度和针脚映射不同，电子模块可插但现场线要按 TU832 端子图重排，工程量按”重接线”算不是”直替”。
❌ 硬件不兼容
- 3BSE018741R15 → AI810（电子模块）：❌ 角色错配，TU 是底座 是模块，供应商把””当””发是低级错误。
- 3BSE018741R15 → PM866K01（CPU）：❌ 完全两路东西， 插 机笼，PM866 插 AC800M 机架，不互插。
- 3BSE018741R15 → CI854A（通讯卡）：❌ CI854A 插 AC800M 右侧 CEX 槽， 插 机笼后侧，物理位置都不同。

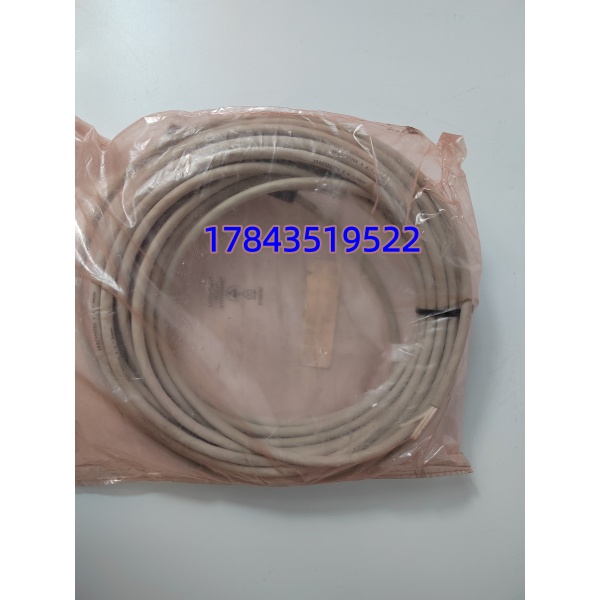

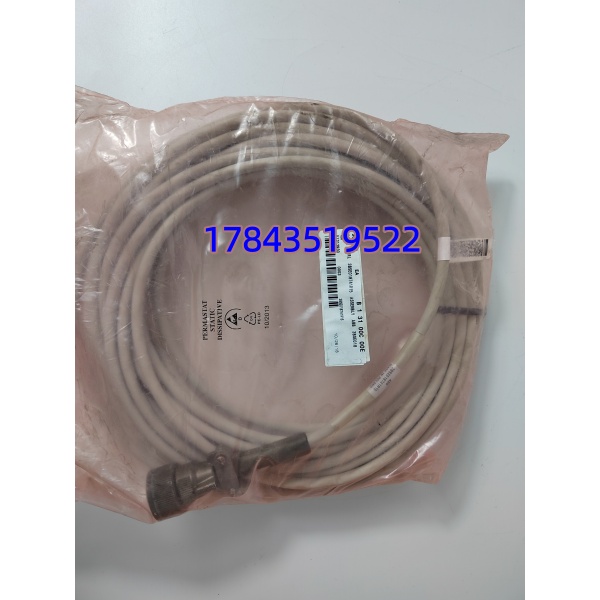

常见选型误区：搜”3BSE018741R15″不锁 R15。渠道里同基号 3BSE018741 还有 R12/R14 等后缀，端子排孔数、适配模块清单、机械钥匙齿形可能有细微差；更有卖家把”PFTL101 张力传感器 15 米电缆”也标 3BSE018741R15（把 R15 误读成 15 米），完全是两样东西。采购单必须写”ABB R15 端子单元 3BSE018741R15″，别只写数字串
