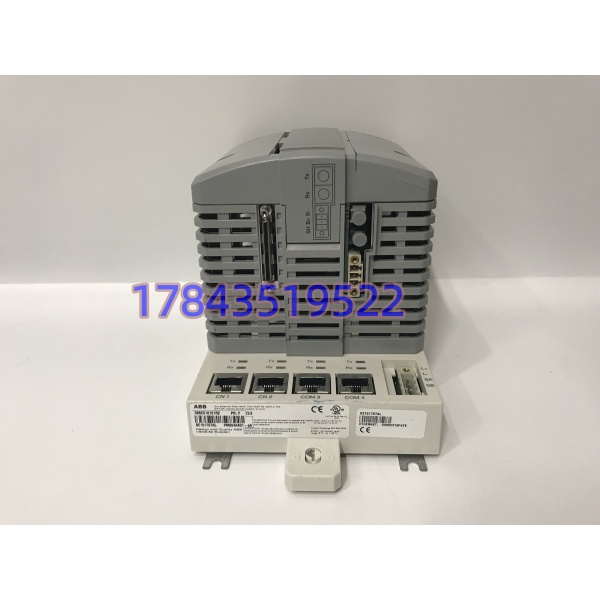

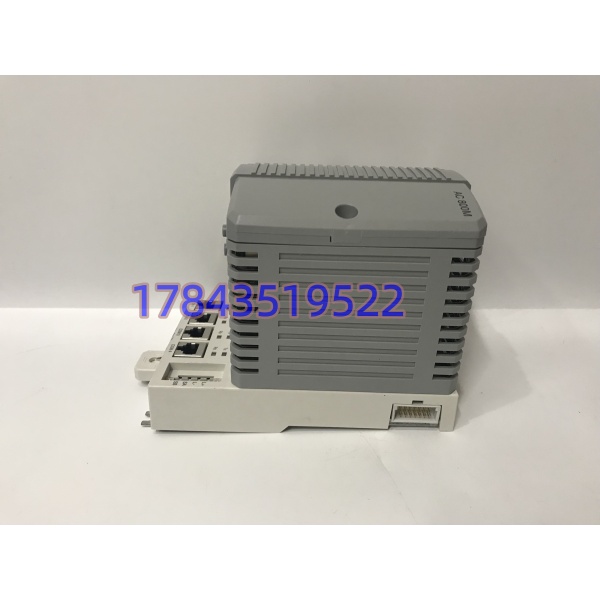

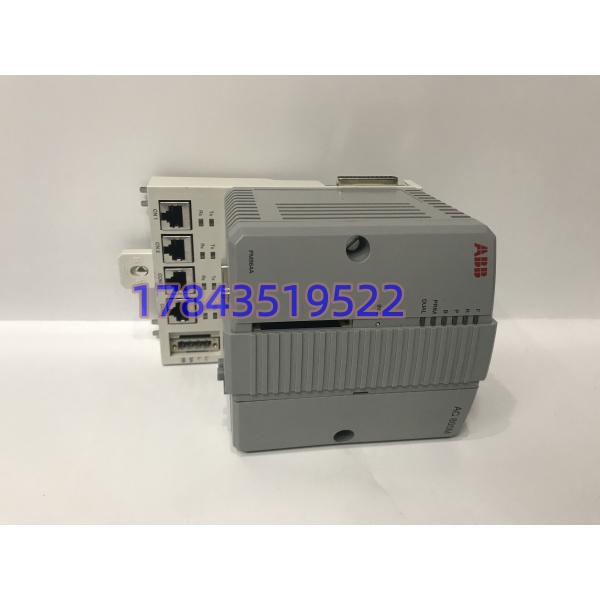

ABB 3BSE018161R2 PM864AK01-eA | 全新原装 热备冗余CPU

描述

关键技术规格

产品深度介绍

ABB PM864AK01-eA (3BSE018161R2) 是ABB AC 800M系列中的增强型高性能控制器，属于800xA分布式控制系统(DCS)的核心处理单元。它承担着整个控制站的逻辑运算、PID调节、数据采集、报警联锁和通信管理等关键任务。与基础型号PM864AK01 (3BSE018161R1)相比，-eA后缀代表增强型冗余版本，在冗余同步性能和通信能力上做了优化，可直接组建1:1热备系统。它是中大型流程工业项目中应用最广的主力CPU之一——性能足够强悍，功能全面，成本又不像顶级型号那么夸张，算是AC 800M家族里的“水桶机”。

这块板子的核心价值体现在三个层面。第一是处理能力：搭载400MHz PowerPC处理器和大容量内存，能轻松应对上万点I/O的逻辑运算和上百个PID回路的调节任务。最小任务周期可配置到1ms，满足快速响应的需求。第二是高可用性：支持1:1硬件热冗余，主备控制器通过专用同步电缆实时数据同步。主控制器故障时，备用控制器在毫秒级内无扰接管——这对炼油、发电这类连续生产行业来说，少停一小时省下的钱就够买好几块板子了。第三是编程灵活性：除了标准的IEC 61131-3五种编程语言，还支持直接用C/C++写控制算法。这意味着你可以把模型预测控制(MPC)、模糊逻辑这类高级算法直接跑在控制器上，不需要额外配计算服务器。对于正在维护老800xA系统的用户来说，这款PM864AK01-eA就是标准的“即插即用”备件，兼容性经过长期验证。

应用场景与行业案例

工程痛点描述

炼油厂的常减压装置，一套里面几百个温度压力测点、几十个调节回路、上百条联锁逻辑。操作员在中控室盯着屏幕，一旦某个反应釜的温度偏离设定值，控制器必须在几毫秒内算出阀门开度调整量并发出去。如果这时候CPU卡顿或者干脆宕机了，整个装置就得切手动。操作员忙不过来，超温超压的风险谁也担不起。去年在山东一个炼化项目上，他们的PM864主控模块突然报红灯，值班工程师半夜打电话问我有没有现货——语气里的焦急隔着手机都能感觉到。这种在役装置的核心CPU，真不能等坏了再买。

典型应用场景

1. 石油化工 – 大型炼化装置DCS控制
   常减压蒸馏、催化裂化、加氢裂化这些核心单元，I/O点数动辄几千上万。PM864AK01-eA作为控制站主CPU，负责全流程的PID调节、顺序控制和联锁保护。一套装置通常配冗余对，单块故障自动切换，不影响生产。
2. 火力发电 – 机组DCS与辅机控制
   百万千瓦级机组的锅炉、汽机、发电机协调控制，对控制器的实时性和可靠性要求极高。PM864AK01-eA支持IEC 61850协议，可与电气系统无缝对接，实现机炉电一体化控制。
3. 化工与制药 – 批量控制与配方管理
   精细化工和制药行业的批次生产，需要控制器具备强大的顺序控制能力和配方管理功能。-eA支持SFC(顺序功能图)编程，配合C/C++实现复杂的批次逻辑。
4. 水处理与管网 – SCADA与过程控制
   大型自来水厂、长距离输水管线的SCADA系统，需要控制器处理大量模拟量信号并远程调度。-eA支持Modbus TCP和OPC UA，能轻松对接上位机和第三方仪表。
5. 冶金行业 – 高炉与轧机控制
   高炉热风炉的换炉控制、连铸机的拉速控制，这些场景对控制器的抗干扰能力和运算速度有要求。-eA的宽温和抗EMI设计适合这种恶劣环境。

真实案例

案例：华北某石化厂紧急抢修

去年秋天，华北某石化公司的加氢裂化装置突然报“控制器故障”——DCS操作站全部数据冻结，所有阀门被迫切到手动。值班工程师老刘赶到机柜间，看到主控模块的ERR灯常亮，面板无任何响应。

他赶紧查备件库，空的。问原厂代理，答复是“3BSE018161R2停产了，现有库存需要从欧洲调货，4到6周”。加氢裂化装置停6周？开玩笑。石化行业连续生产，停一天就是上百万的损失，6周下来公司得亏掉一个多亿。

采购经理凌晨1点打电话给我，问有没有同型号现货。我查了库存，-eA还剩两块。连夜安排测试：上电自检、冗余同步测试、带载运行——确认功能正常。第二天一早顺丰空运发出。48小时后，老刘收到模块，拍照记录旧模块的跳线和接线位置，换上新的，程序下装，系统恢复运行。

事后老刘在电话里说了一句让我印象特别深的话：“这块板子平时不吭不响，一坏就是要命的活。以后我每个月都查一遍备件库存，这种东西不能赌运气。”后来他们公司专门拨了预算，核心控制器的备件按“每型号至少储备一块”的标准执行。
