描述
产品详情

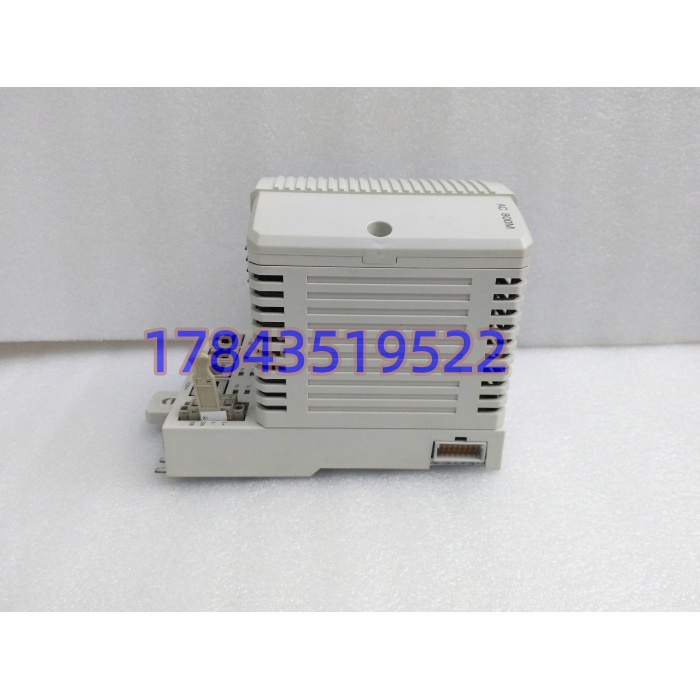

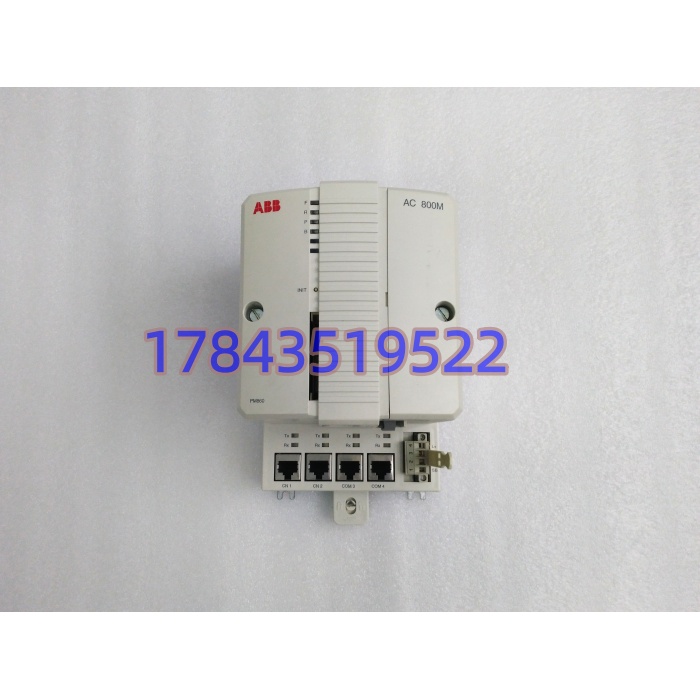

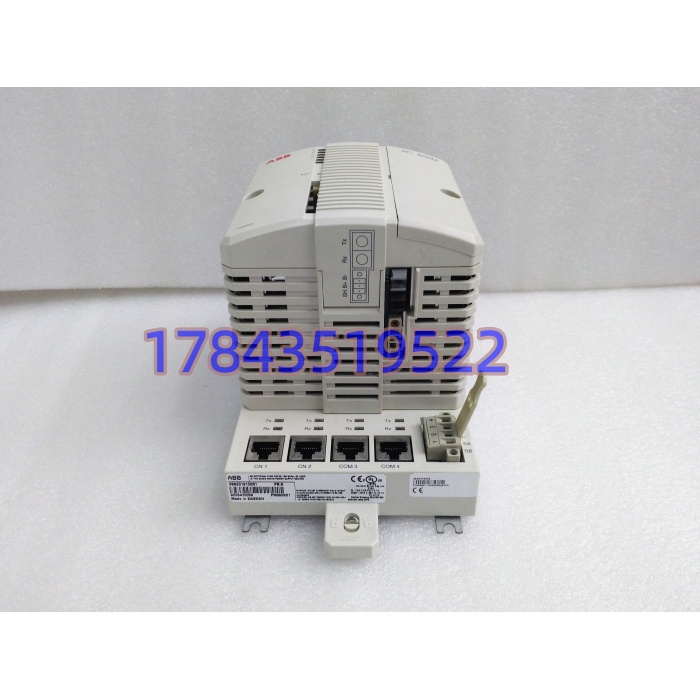

· 型号：PM860K01
· 订货号：3BSE018100R1
· 品牌：ABB
技术参数
- 产品类型：AC 800M 中央处理器单元套件（Processor Unit Kit）
- 套件组成：PM860 CPU 模块 + TP830 底板(115mm) + TB850(CEX终端) + TB807(ModuleBus终端) + 备份电池 4943013-6 + 4芯电源插头 3BSC840088R4
- 处理器：32位 PowerPC 级，48 MHz
- 工作内存：8 MB RAM（带锂电备份 RTC 与变量），非易失 Flash 存固件/应用
- 任务能力：最多 32 应用 / 32 任务 / 64 程序每应用，最小循环 1 ms
- 通信-以太网：2 × RJ45 10/100Mbps（MMS、IAC、工程、HMI）
- 通信-串口：2 × RS-232（COM3 带 Modem 控制，COM4 隔离接 CCB 编程）
- 扩展总线：CEX Bus（最多 12 个 CI 通信模块如 CI854/CI860）、ModuleBus（本地 S800 I/O，最多 48 模块）
- 支持协议：Modbus TCP/RTU、Profibus DP、Ethernet/IP、OPC DA、IEC 60870-5-104、AF100 等
- 供电：经 TP830 由 24V DC（19.2–30V）引入，典型功耗 6.9W / 5V@1.1A 经背板
- 冗余支持：是（需两块 PM860K01 + 冗余底板 + RCU 连接，主备自动切换）
- 状态指示：RUN（绿）、ERR（红）、BATT（黄）、COM 活动等
- 编程软件：Compact Control Builder AC 800M / 800xA Engineering
- 工作温度：-25℃ ~ +60℃（存储 -40~+85℃）
- 防护等级：IP20（柜内）
- 物理尺寸/重量：约 186×119×45 mm（CPU），套件约 1.1 kg
产品介绍
从水厂加药间 DCS 半夜报“Controller Stop”的复盘切入——运行说画面全灰，查下来是 PM860K01 备份电池耗尽（4943013-6 锂电典型寿命 5–7 年），停电检修后 RTC 归零、部分非保持变量丢值，控制器自检进故障态。这块 CPU 的定位就是 AC800M 中小过程站的算力中枢：它不像 PM864 那样堆 32MB 去啃全厂协调控制，而是把 8MB 内存精准喂给单个工艺段（如滤池反冲、锅炉给水子回路），配合 S800 I/O 通过 ModuleBus 直连，省掉中间通信网关。在某个 10 万吨/日污水厂项目里碰到过，原站 PM851（4MB）跑符号表开始吃紧，热替换成 PM860K01 套件（保留 TP830 旧底板只换 CPU 板），下装原工程零改动，扫描周期从 14ms 降到 9ms，没动任何接线。
商业采购上，K01 套件的隐性价值是 “开箱即插”——很多库存裸 CPU 没配 TP830 和终端电阻，到了现场发现 CEX Bus 没终结器通信疯跳。但得泼冷水：它不支持 800xA 5.1 FP4 之后新增的某些大内存诊断对象，若你的工程是在 6.0 以上版本组态且开了扩展符号表，8MB 会不够用，必须升 PM861K01（16MB）或 PM864AK01（32MB）。严格来说，它只在固件与 CCB 工程固件大版本一致（如两者都是 5.0.x 或都是 4.1.x）时能直接下装运行，跨大版本（如 4.1 工程下到 5.0 固件）虽能认但会触发一次强制编译，现场留好 1 人天回滚余量。
替换与升级建议
✅ 直接替换
- PM860K01 同订货号 3BSE018100R1（不同日期码/Rev）：套件内 TP830 底板针脚、电池座、终端型号一致。若原柜 TP830 没坏，可只换裸 PM860 CPU 板；若全套换，拔旧套件→新套件滑入 DIN 导轨→连 24V 与 CEX 终端→下装原工程即可，无逻辑改动。建议换前用 CCB 做 RAM 镜像备份。
- PM860（裸模块，非 K01）替 PM860K01 中 CPU 板：硬件等价，但需借用原柜 与终端，适合旧底板完好的存量维护。
⚠️ 软件兼容（需改配置）
- PM861K01（3BSE018156R1，16MB/48MHz）：物理同槽同底板，程序向上兼容。直接下装 PM860 工程能跑，但若原工程变量已逼近 8MB 上限，升级后无碍；反向把 PM861 工程（>8MB）塞进 会下载失败，需删减历史数据块。改动量取决于工程体积，0.5–1 人天。
- PM864AK01（32MB/96MHz 冗余增强）：性能向上兼容，但冗余握手与 CEX 扩展数不同。非冗余柜直接替 CPU 可行；若原系统配了冗余 RCU 链接，需核对固件是否支持 PM864 的增强冗余对象，可能要升 CCB 版本。
❌ 硬件不兼容
- AC 800F 的 PM802F / PM803F：虽同属 ABB 老 Advant 家族，但背板连接器与固件体系不同（800F 用 Freelance 体系）， 不能插 800F 机架，只能依赖库存找正确 800M 件。
- 第三方 PLC CPU（如 1756-L73）：总线、工程软件、I/O 映射完全不通，硬替等于整站改造，不属于单点替换
