描述
产品详情

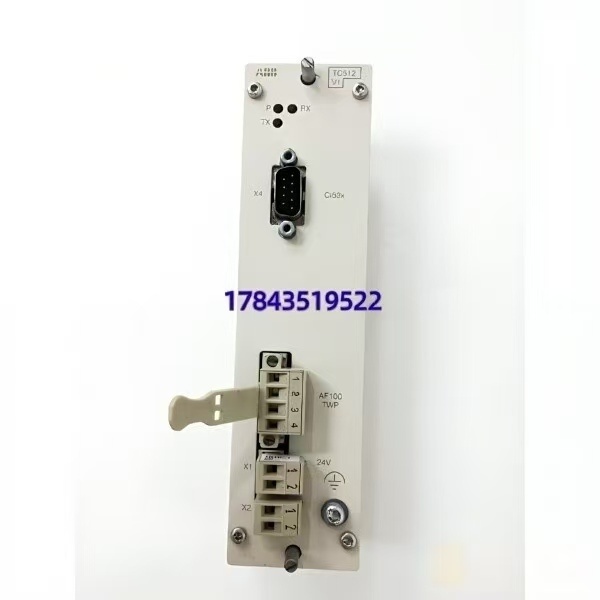

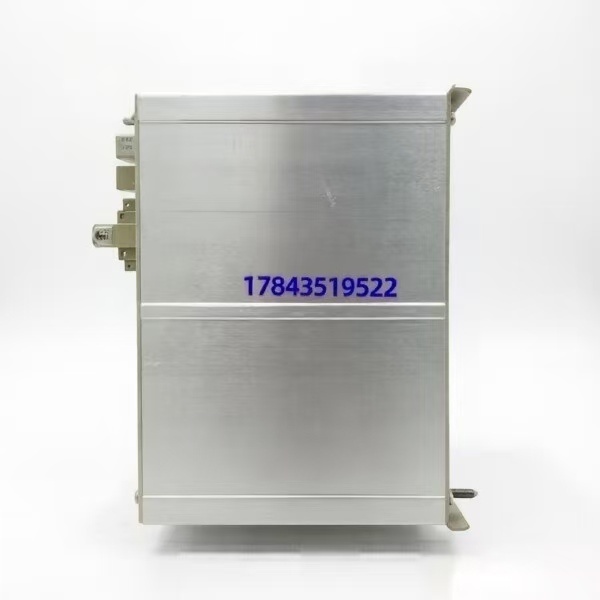

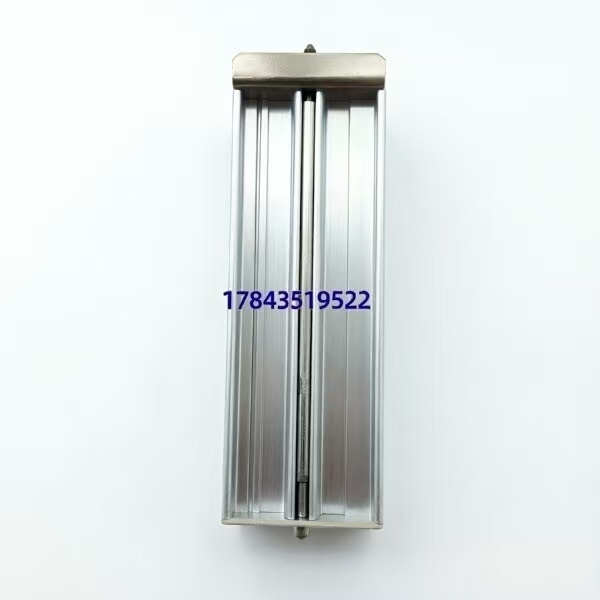

· 型号：3BSE018059R1（TC512 / TB802 功能等效）
· 品牌：ABB
· 系列：AC800M / S800 I/O — PROFIBUS DP / RS-485 Bus Terminator Module
规格参数
- 模块类型：PROFIBUS DP / RS-485 串行总线终端电阻模块（无源）
- 适用系统：ABB AC800M (via CI854/CI857)、S800 I/O Fieldbus、Advant OCS 带 PROFIBUS 主站、第三方 PROFIBUS DP 从站网络
- 安装方式：插入总线最远端设备的 DB9 PROFIBUS 口（或接于端子排 A/B 线间 via 专用端子基座 TB807 等）
- 匹配电阻：R_A-B = 220 Ω（两 220Ω 电阻串联跨 A(+)/B(-) 线，中心抽头经电容到地——标准 PROFIBUS DP 终端网络）
- 偏置元件：典型 390 pF 电容（部分版本无电容仅电阻网络，以实物为准——功能等效于 EN 50170规定终端）
- 接口形式：DB9 female（插主/从站 DB9 male）或 端子型（依 TC512 vs TB802 变体——3BSE018059R1 常见为 DB9 plug-in 型）
- 供电要求：无源（不接电源，依靠总线偏置或仅靠电阻匹配）
- 指示灯：无 LED（无源件）
- 工作温度：-20℃ ~ +70℃（存储 -40~+85℃）
- 湿度：5%~95% RH 非冷凝
- 认证：CE
- 生命周期：Limited / 部分区域 NOS-only（ABB 仍可提供但建议随主站备件打包申购）
- 物理：塑料壳体 ≈ 50×30×20 mm，≈30 g
产品介绍
（随机选：C 竞品对比——”跟随便淘宝买的 220Ω 电阻有啥区别”）
这玩意儿看起来就是个带 DB9 头的小黑塑料块里封了两颗 220Ω 电阻加颗小电容——有人问”我自己焊个 220Ω 跨 A/B 不行吗？”技术上总线反射是压住了，但现场审计/验收时常被 TÜV 或客户点名要求原厂终端模块，原因是 PROFIBUS DP 规范(EN 50170)定义的终端网络含特定 RC 时间常数，第三方自制件参数漂移或接触电阻引入额外误码，在 1.5Mbps 以上高速段容易成隐雷。3BSE018059R1 就是 ABB 官方匹配 AC800M+CI854 及 S800 Fieldbus 的认证终端件。
库存角度看是典型 低值高隐性风险 C 类转 B 类：单价几十块没人重视，忘带它新 PROFIBUS 网段调试时偶发丢站、高温天误码飙升——老法师都知道先查终端电阻。建议随每套 AC800M/S800 Fieldbus 主站按 网段数×2（一用一备） 入备件包，停产也不值钱囤一打放抽屉。
应用场景与库存策略
痛点切入
新扩建 PROFIBUS DP 网段 12 个 S800 I/O 站，调试时偶发”Slave Not Reachable”——量波形发现末端反射过冲，原装 TC512 端子电阻落办公室没带，临时用万用表档量自制 220Ω 跨接凑合但心里不踏实。回头就把这小东西升 B 类列入每个新项目启动 Checklist。
典型场景与备货建议
- ABB AC800M + CI854/CI857 PROFIBUS DP 主站网段 — 每段总线最远端必须装。建议：每网段配 2 只（1 用 1 冷备），多网段共享备件池但总量 ≥网段数。随主站模块(CI854)申购时打包买。
- S800 I/O 扩展 Fieldbus 链路（TK212/TB802 基座 + TC512 终端） — 同样要求末端装。建议 按 I/O 链路数 × 2 入柜内备件盒。
- 第三方 PROFIBUS DP 主从网（西门子 S7-300 + ABB S800） — 可用，标准 DP 终端兼容。建议原厂件避免验收扯皮。
- MRO 补充 — 原终端模块外壳裂/插针氧化致接触不良，直接换同型号。
真实案例
某化工厂年度大修新增一段 I/O（3 个站）挂 AC800M CI854A，调试完成投运两周后梅雨季某晚 PROFIBUS 偶报”Slave 3 Timeout”。复位好一阵，复现无规律——示波器挂 A/B 线看末端发现反射毛刺（幅度≈信号 30%）。查是原装 TC512 终端模块 DB9 簧片氧化接触电阻升至 400Ω+ 致匹配失效。库房有拆机 3BSE018059R1 替换，插上波形回归干净正弦边沿，再无超时。老师傅说：”这玩意儿比电池还不显眼，氧化了你测电压都对就是通信抽风——柜门内侧备件盒里以后多塞俩。”
