产品详情
· 型号：CI534V02
· 品牌：ABB
· 系列：AC 800M（System 800xA）

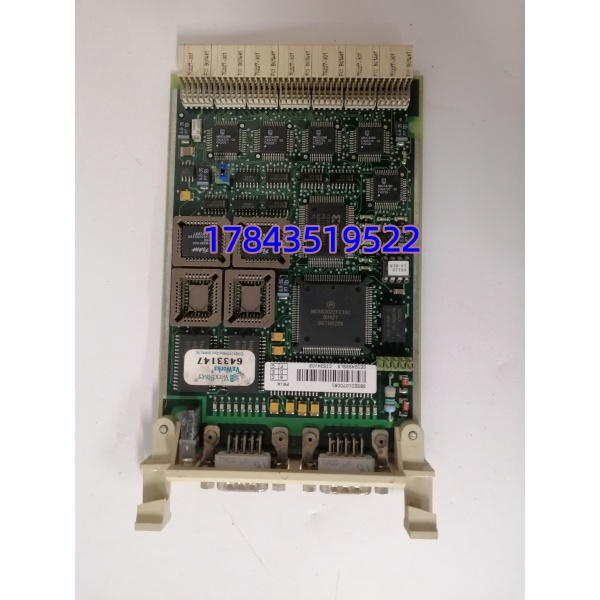

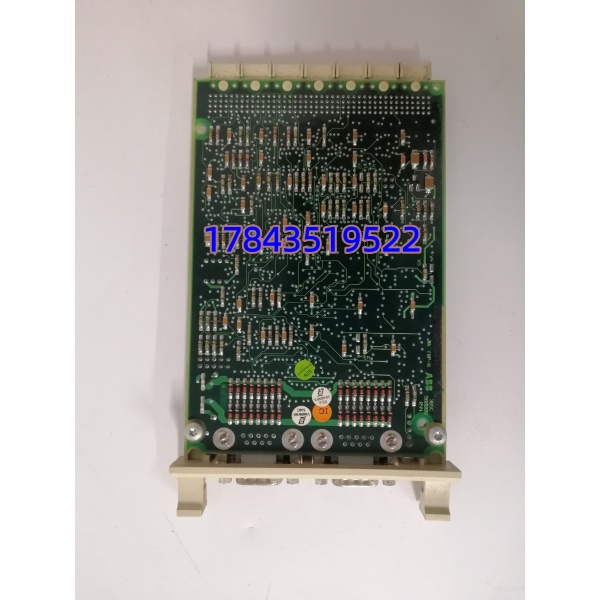

ABB CI534V02 3BSE010700R1
规格参数
| 参数项 | 规格/值 |
|---|---|
| 产品型号 | CI534V02 |
| 订货号 | 3BSE010700R1 |
| 制造商 | ABB |
| 所属平台 | AC 800M控制器 / 800xA系统 |
| 通信协议 | Profibus-DP（支持DP-V1） |
| 工作模式 | 主站（Class 1 & 2）/ 从站 |
| 通信速率 | 9.6 kbps至12 Mbps（自动/手动可选） |
| 最大从站数 | 126个（地址1–126） |
| 接口类型 | RS-485，9针D-sub母头（带终端电阻开关） |
| 供电方式 | +5 V DC（AC 800M背板供电） |
| 工作温度 | -25°C 至 +70°C |
| 诊断功能 | LED指示灯（RUN、STOP、BF、SF） |
| 认证标准 | CE， UL 61010-2-201 |
ABB CI534V02 3BSE010700R1
产品介绍
AC 800M控制器要跟现场设备说话，可现场那一堆变频器、远程I/O、智能阀门定位器只认Profibus-DP，怎么办？CI534V02就是干这个活儿的。

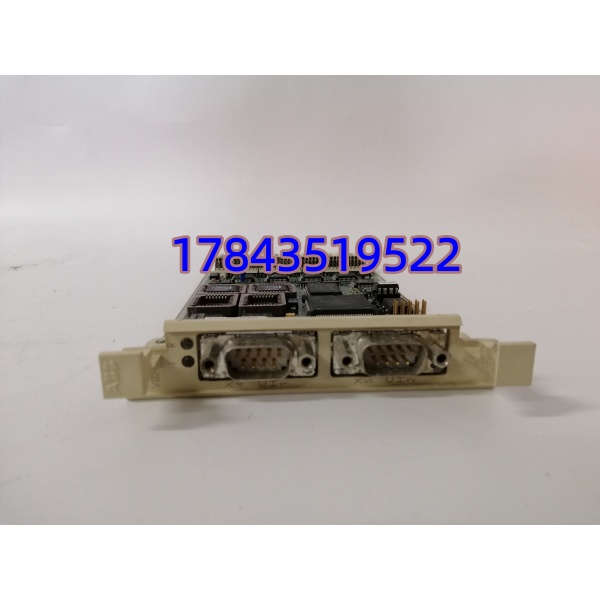

它安装在AC 800M的I/O机架里，通过背板总线和CPU交换数据，对外提供两个独立的Profibus端口。严格来说，双端口设计不是为了接两个不同的网络，而是为了构建冗余环网——一条线路断了，另一条自动顶上，在电力、石化这类不允许通信中断的场景里这是硬需求。
更关键的是它的双模能力：做主站时能主动轮询最多126个从站设备；做从站时又能把800xA内部的工艺参数打包，供上层MES或SIS系统直接读取，省掉一台OPC服务器。同一个硬件，两种身份，就看你在Control Builder M里怎么配置。
库存层面有个绕不开的问题：ABB在2015年左右就已停售CI534V02，目前处于完全停产状态，ABB不再提供任何维修或固件更新服务。市场上流通的全是二手拆机件或早年全新库存，这玩意儿用一块少一块。
应用场景与库存策略
痛点切入：这台模块一旦趴窝，它所带的那个Profibus网段上所有设备全部失联——变频器停转、阀门不动作、远程I/O数据冻结。排查起来还特别麻烦，因为BF红灯一亮，你先得查终端电阻、查电缆、查接地，最后才怀疑到模块本身，而这一圈查下来少说两小时。
典型场景与备货建议：
- 火电厂辅网系统：输煤PLC、除灰渣控制、化学水处理通过CI534V02统一接入800xA。这些辅网设备停机不影响发电，但环保数据上报中断会触发监管报警。建议备1件同批次冷备件。
- 化工装置：反应釜温度控制器、质量流量计仅提供Profibus接口，CI534V02一断，整条反应回路的调节全部失效。建议备2件，其中1件异地库存储备。
- 冶金轧机传动：多台ABB ACS880变频器通过Profibus集中监控。通信中断意味着速度给定丢失，轧机可能直接跳闸。建议由供应商代管库存（VMI），设定最低预警线为1件。
- 水处理厂鼓风机群控：鼓风机PLC通过Profibus与AC 800M通信。建议备1件，同时确认机架底座型号为TB840或TB820。
真实案例：
（背景）某600MW电厂，输煤系统通过一块接入800xA，带了32台皮带电机的变频器和就地I/O站。（停机危机）某次雷击后，模块BF红灯常亮，所有输煤设备在DCS画面上集体变灰。输煤程控停摆，煤仓见底，两台机组被迫降负荷到70%。（紧急调货解决）厂里没备件，紧急从隔壁电厂借来一块，换上后重新导入GSD文件，通信恢复。（库存策略反思）该厂长期未列入关键备件清单，理由是“这模块从来没坏过”。事后重新评级，将其列为A类备件，备1件在线库存，并规定每季度做一次主备切换测试。
常见问题解答 (FAQ)
A：买不到新品了。 多方信息显示ABB早在2015年左右就已停售，目前属于完全停产（Obsolete）状态，ABB不再提供任何新件或维修服务。市面上流通的基本都是二手拆机件或少量全新库存（New Surplus）。
A：V02是硬件升级版，支持更高从站数和更稳定的通信性能。采购时务必认准完整订货号3BSE010700R1，错一位都可能固件不匹配。
Q：我能不能用更新的型号（比如CI854）直接替换它？
A：不能直接替换。 CI854走的是PROFINET协议，网络物理层和协议栈完全不同。要替换的话，现场所有Profibus从站设备要么换成PROFINET版本，要么加装协议网关。这是一笔不小的工程改造投入。囤备件是用最低成本维持老系统运行的办法。
Q：换了模块之后报BF红灯常亮，怎么办？
A：BF（Bus Fault）灯亮说明物理层有问题。按这个顺序查：①总线两端是否接了120Ω终端电阻（模块DB9口上有拨码开关）；②屏蔽层是否单点接地；③电缆是否用的是Profibus专用双绞屏蔽线，普通网线不行。
Q：这模块支持热插拔吗？
A：不支持。 多个来源确认不支持热插拔。更换前必须在Control Builder M中将模块设为维护模式，然后断电更换。强行带电插拔可能损坏背板总线。
