产品详情

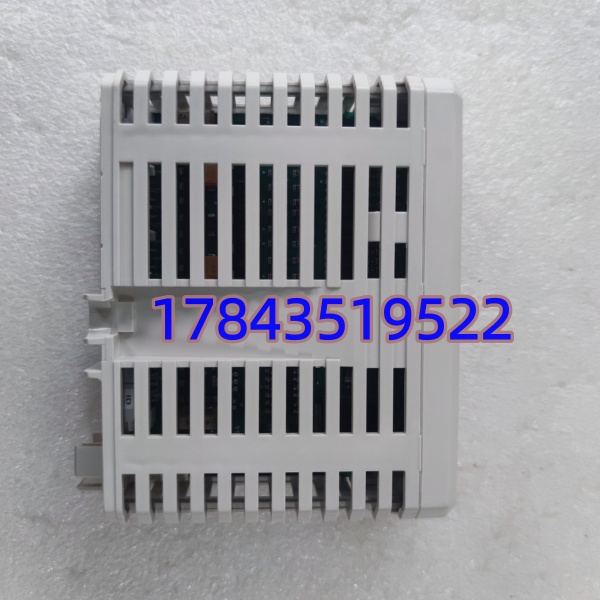

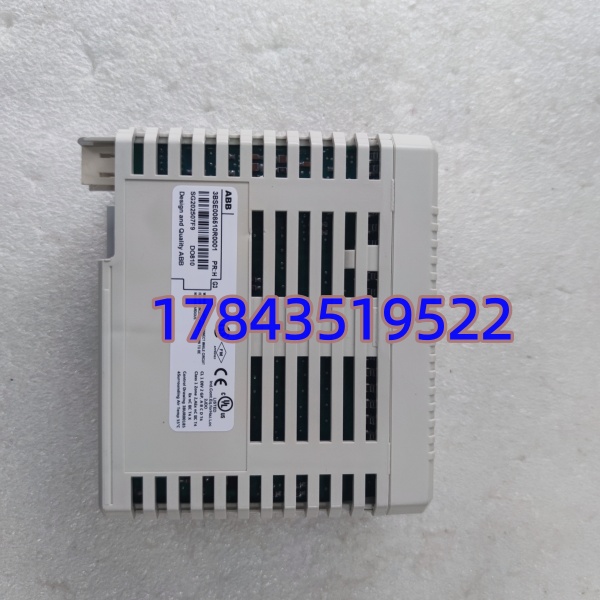

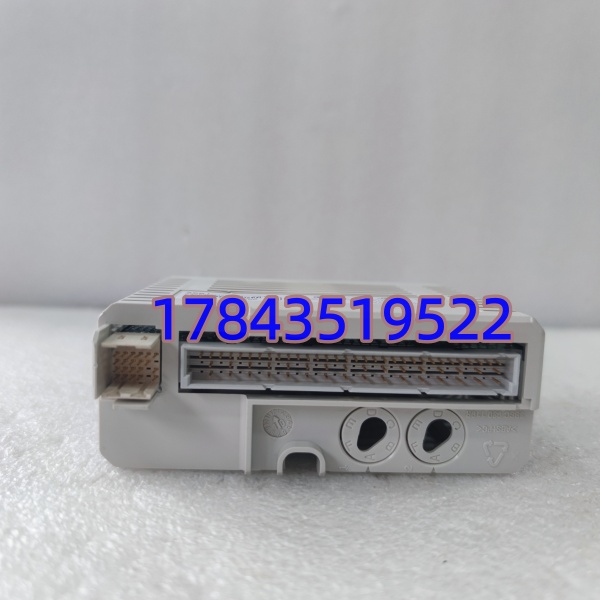

· 型号：3BSE008510R0001（ABB Legacy Order Code — 常见对应 S100 I/O 模块 AI625 或 DI650，最终以实物铭牌为准）
· 品牌：ABB Ltd.（Process Automation — Advant OCS / MasterPiece Family）
· 系列：ABB Advant OCS — S100 I/O Module Family (AI625 / DI650 / associated Base)
技术参数
| 项目 | 规格说明（综合 ABB S100 I/O AI625/DI650 典型值，以实物铭牌为准 — 下单前请核对现装模块正面印字） |
|---|---|
| 完整物料号 | 3BSE008510R0001（ABB 老格式 Order Code，等价采购可用 AI625 / DI650 模块铭牌型号＋对应 Base） |
| 常见对应模块 | AI625 — 8ch Analog Input 4–20mA / ±10V, 12bit+, 需外部 24VDC 回路电源 DI650 — 8ch Digital Input 24VDC (sink/source 依 Base 配线), 多组隔离 （其他 S100 I/O 如 AO620 / DO630 不同 — 不可混） |
| 产品类型 | S100 I/O 模块 或 S100 I/O Base/Terminal Unit（依柜内实物——模块本体铭牌印 AI625/DI650 等） |
| 插槽要求 | 机架专用 I/O 槽（不可插 CPU Slot），与 Advant Controller 410 / MasterPiece 200 / AC 450 背板兼容 |
| 所需底座 | TU-100 系列 Baseplate（TU100-Ex 或标准 TU-100），Base 须单独订购若现装损坏 |
| 端子块 | 配套 前连接器（螺钉/弹簧端子块），通常随 Base 提供或单独订 |
| 供电要求 | 模块逻辑由 背板 5VDC 提供； 需外部 24VDC 供现场回路（4–20mA 需外供 Uext） |
| 隔离 | 现场↔系统侧 1500VAC rms（/），通道间通常不隔离（共 COM 每组 4ch 或 8ch 依 Base 配线） |
| LED 指示 | PWR（背板电源）、RUN/ACTIVE（模块在线）、ERR（配置/故障）、各通道状态依 Base 版本有群指示 |
| 组态软件 | Advant Master Tool / Control Builder for Advant (v4.x)，在 Hardware Config 添加 I/O 并设定 Range / Filter |
| 安装 | 机架 DIN 导槽或螺钉固定 Base → 模块垂直插入并锁紧闩扣 |
| 环境 | 操作 0～＋60℃，5～95% RH 非凝露；存储 -40～＋85℃ |
| 认证 | CE / UL / cUL（依批次），符合 IEC 61131-2 |
| 生命周期 | Legacy / EOL in most regions — 新项目建议评估 AC 800M + S800 I/O 迁移 |
| ⚠️ 关键提示 | |
产品介绍
某个热电厂 Advant 柜点检发现 — 一段流量回路示值缓慢爬升超出量程 2%，查是 通道基准电阻温漂超差（模块 1998 年投运电解电容轻微漏电影响基准），做 Module Recalibration 暂缓但建议换件入备件库。（严格来说 需外部 24VDC 回路电源供 4–20mA 现场回路——忘记供外电表现就是 PWR LED 亮但 AI 通道冻结 0 或随机值，这是现场第一高频”模块坏”假象。）3BSE008510R0001 作为老 SAP 编码常打包指 或 + Base 组合 Kit，具体功能依柜内实物——采购最安全做法是，我们可反向锁定等价 3BSE 编码。
从采购看： I/O 新件原厂多地 EOL，市面剩 NOS 和测好拆机。我们出仓要求：①模块铭牌完全匹配( or 具体) ②插 Base 被 Advant Controller 识别 ③ 测 4/12/20mA 线性(或 强制 ON/OFF) ④附测试截图。存量 Advant 系统建议按在线 I/O 槽位数 N 每种类型备 ceil(N×10%) 且≥1。新项目勿再选，建议 AC 800M+S800 I/O 迁移评估。
替换与升级建议
✅
(or ) → 同型号：拔旧插新 Base 不变（Base 损坏需同步换 TU-100 族），Advant 控制器自动重认模块，原 I/O 参数保留。工作量 ≈5 分钟。注意 HW Rev 极老和新不能保证百分百向下校准兼容但多可——装后做 Channel Test。
⚠️ 软件兼容（需迁移平台，硬件不 pin-to-pin）
AC 800M + S800 I/O (AI830/AO820/DI810/DO810)：属平台迁移，需重新设计 I/O 映射、换底座、重新组态 PM8xx CPU——改动 ≈3～5 人日＋机柜改线。 I/O 模块不能插入 RX3i 或 90-30 底板。
❌ 硬件不兼容
不同 模块类型混用（ 替 或 AO620 替 ）物理可插但系统不识别或配置校验失败——必须按原模块精确型号采购（不能仅凭 3BSE…… 编码猜是 AI 还是 DI）。
