· 型号：PFTL101A 1.0KN（订货号 3BSE004166R1）
· 品牌：ABB
· 系列：PFTL101A / Pressductor PillowBlock（Millmate/张力控制家族）
规格参数
- 产品型号：PFTL101A 1.0KN，订货号3BSE004166R1
- 传感器类型：Pressductor枕块式（PillowBlock），压磁/磁弹性非接触测量，拉压双向
- 额定载荷：1.0 kN（1000 N，约102 kgf），安全过载150% FS，极限过载300% FS（需核对/以原厂手册为准）
- 输出信号：基础应变片全桥2 mV/V（典型2.0 mV/V @10 V DC激励），需外接变送器转4–20 mA/0–10 V；可选集成HART/Profibus PA（需配套TADP/TADT变送器）
- 激励电压：推荐10 V DC（范围5–12 V DC，最大15 V DC，电流≤50 mA）
- 精度指标：非线性≤±0.1% FS，滞后≤±0.1% FS，重复性≤±0.05% FS，蠕变±0.02% FS/30 min
- 温度影响：零点温漂±0.0015% FS/℃，工作温度-40至+85 ℃（补偿-10至+60），需核对/以原厂手册为准
- 防护等级：IP65标准（A版圆柱插头），IP67接插件/AE/AER耐酸版，防尘防喷水/短暂浸泡

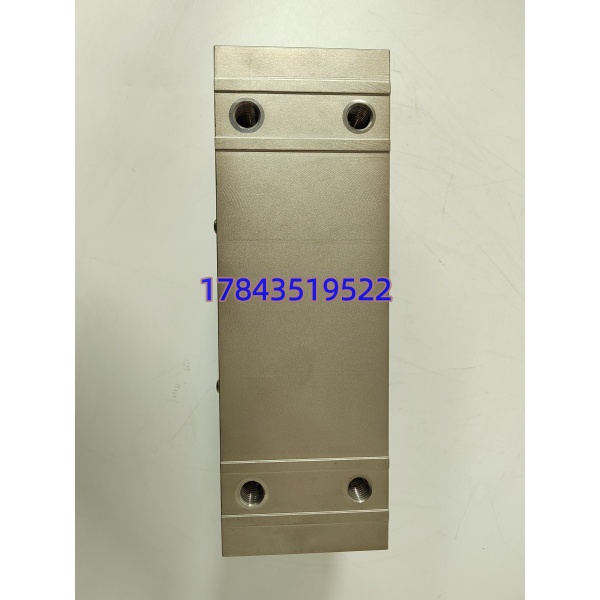

- 机械结构：高强度合金钢或不锈钢316L整体锻造，表面镀镍防腐，水平枕块安装（轴承座下）

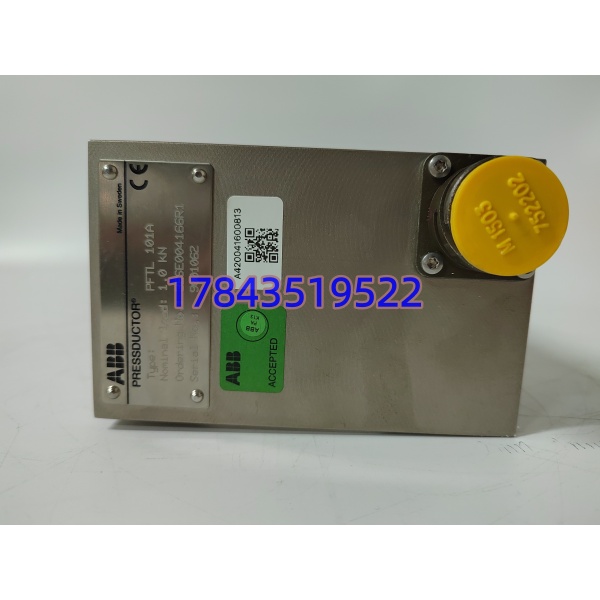

- 电气连接：标准圆柱插头（A版），可选屏蔽电缆（3–5 m PUR护套，红+/黑-/绿+/白-）
- 响应时间：<10 ms（动态张力跟踪，适合高速卷取）
- 横向负载限制：横向≤0.25 kN（只测轴向张力，横向力要由机械限位承担）
- 认证：CE、RoHS，需核对/以原厂手册为准是否带ATEX/船级社
- 典型配套：ABB PFEA系列张力控制器（PFEA111/113）、TADP/TADT变送器、System 800xA或AC800M AI
产品介绍

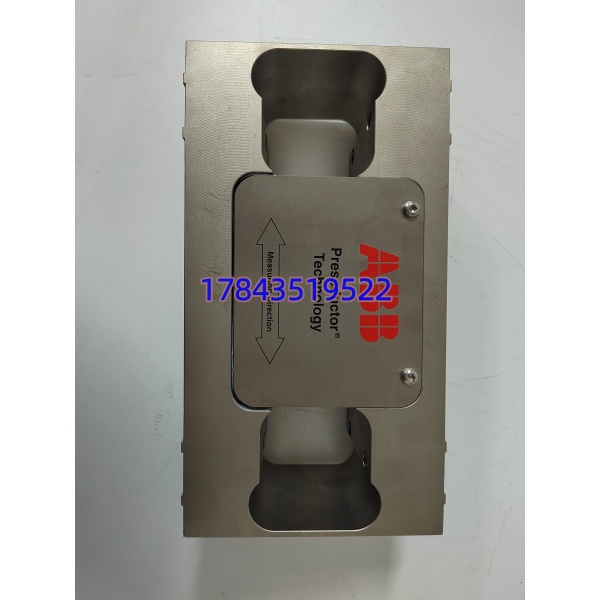

PFTL101A 1.0KN是ABB Pressductor枕块式张力传感器，订货号3BSE004166R1。它不是控制卡，是装在导辊轴承座下的“力感知块”，用压磁原理把卷材张力转成毫伏信号。老线造纸机、冷轧张力辊、印刷机摆辊底下都埋着这货。压磁比应变片皮实，无机械触点，磁弹性晶格变形直接出信号，抗冲击、耐过载，长期漂移极小。本身输出2 mV/V，必须配ABB张力变送器（TADP/TADT）或PFEA控制器转成4–20 mA再进DCS/PLC做闭环。
和应变片称重传感器比，Pressductor不怕纸机湿部的高湿和化学喷雾，IP67耐酸版直接在碱液环境跑。和PLC的AO/AI卡不同，这是纯现场一次元件，机械安装精度决定一切。我在现场遇到过，纸机干部换卷时断纸，查下来是旧传感器蠕变偏大+轴承座不对中，换同型号PFTL101A 1.0KN，重新找平、标定零点，断纸从每班三次降到一月一次。
应用场景与行业案例
痛点切入：高速纸机或冷轧张力波动，断带/褶皱整批报废，非计划停机换卷。老枕块传感器蠕变超差，轴承座积浆或酸蚀导致输出漂移，DCS里张力PID乱抖。普通应变片在湿部两周锈死，压磁Pressductor能扛但备件停产，换整柜变送器不如单换传感器。
典型场景：
- 造纸机湿部/干部：导辊轴承座下埋PFTL101A 1.0KN测纸幅张力，高湿+碱雾，IP67耐酸版非它不可，应变片三个月失效，压磁无触点扛5年以上。
- 钢铁冷轧/镀锌线：张力辊轴承座装枕块，测带钢1 kN级张力做闭环调速，抗轧机振动和乳化液喷溅，PFEA控制器直读，换第三方要改机械接口。
- 凹版印刷/复卷机：摆辊张力臂下装1.0KN版，高速薄膜走料时<10 ms响应跟张力波动，套印精度从±0.15 mm缩到±0.03 mm，普通称重传感器太慢。
- 锂电铜箔分切：极低张力0.1–5 N段也要用1.0 kN量程（配高增益变送器），防断箔，洁净间里IP65防尘，换气动加载太吵且不闭环。
真实案例：两年前在晋南一个纸厂，凌晨3点高速纸机（幅宽5.6 m，800 m/min）连断三回，干部张力PID震荡。爬进烘缸平台摸轴承座，发现 1.0KN输出飘了±15%，旧块积了纸毛+冷凝水，插头氧化。库房有拆机测试OK的同型号3BSE004166R1（A版圆柱插头，IP65）。停传动、泄压导辊气胎，松4颗M16螺栓顶出旧枕块（机械活，不断电传感器本身无电），酒精擦安装面，新块塞进去对角紧到规定扭矩（不要过紧，压磁块受力要均），重做电气接头，上电后TADP变送器做零点标定（无纸走料，Force=0），再低速穿纸标定满量程。20分钟恢复800 m/min，断纸频率从每班3次掉到月度0.5次。老实说，那晚要是硬改新Millmate 400系列，要换变送器、改机械安装孔、重做PFEA配置，至少停线一班，几吨湿浆全废。
