产品详情

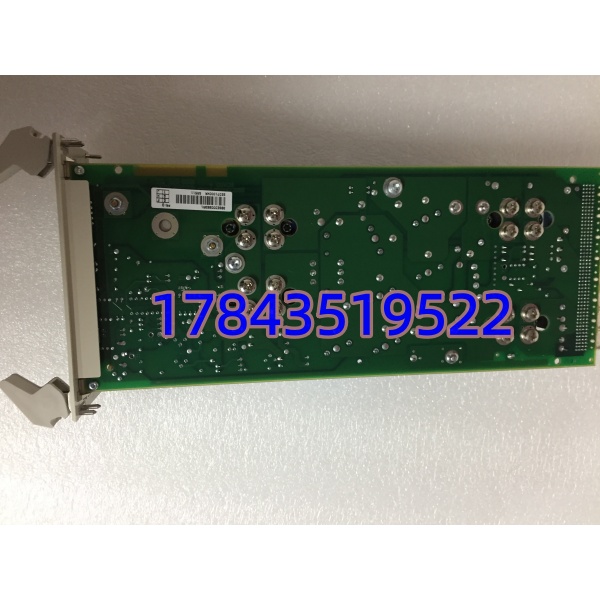

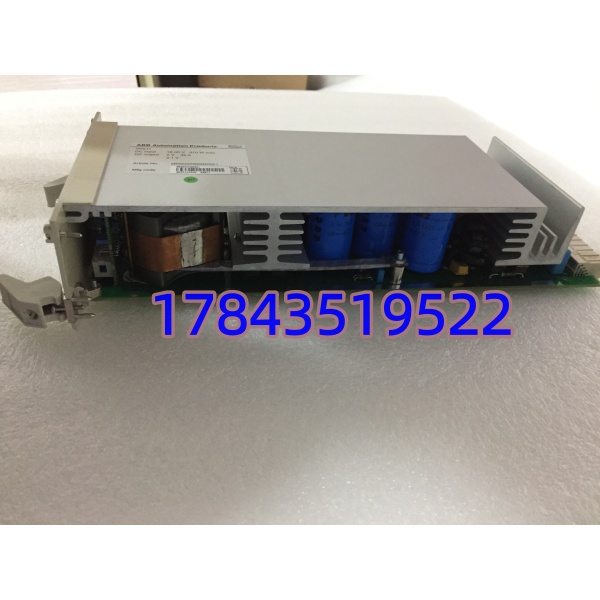

· 型号：3BSE000863R1（ABB SR511 Switching Power Supply，部分早期标签仅印 SR511）
· 品牌：ABB Ltd.（ABB Automation / Advant OCS 产品线）
· 系列：ABB SR500 Series — Switch Mode Power Supply for Advant OCS, S500/S800 I/O
技术参数
- 制造商：ABB STOTZ-KONTAKT / ABB Automation Products
- ABB 订货号：3BSE000863R1（EAN 4022900001396，对应 SR511 基础型 24VDC 10A）
- 产品名称：SR511 — Single Output Switch Mode Power Supply, 24 VDC / 10 A
- 安装方式：35 mm DIN 导轨（TH35-15 / TH35-7.5 per IEC 60715），宽度 84 mm（典型 4 TE / 约 3.3″）
- 输入电压（AC）：100–240 VAC，47–63 Hz（部分批次标 88–264 VAC 宽容度）
- 输入电压（DC）：115–250 VDC（部分 SR511 版本支持，严格来说须核对铭牌 INPUT 栏是否含 DC 范围——市面存在纯 AC 输入版和 AC/DC 宽输入版，采购前核对）
- 额定输出：+24 VDC ±1%（可微调 via 电位器典型 ±5%），10 A 连续（240 W @ 40℃），峰值 12 A 短时
- 输出精度：≤ ±1% 线性调节，≤ ±0.5% 负载调节
- 纹波 & 噪声：＜ 50 mVpp（20 MHz BW）
- 保持时间（Hold-up）：＞ 20 ms @ 满载（AC版），DC版略短
- 保护功能：输出过流（105–150% Io 恒流限流/打嗝重启）、短路（自动恢复）、过温关断自恢复
- 状态指示：绿色 LED “DC OK” / “24V OK”（亮=输出正常，灭=故障或输入掉电）
- 并联能力：不支持 N+1 冗余并联（SR511 无 ORing 二极管内置），如需冗余选 SR522 双输出或外加二极管模块
- 工作环境：运行 -25～+60℃（输出降额＞+40℃ @ 2.5%／℃），存储 -40～+85℃，5%–95% RH 非冷凝
- 防护：IP20（柜内），端子 IP20，需独立 PE 接地
- 接线端子：螺钉/弹簧 端子（输入 L/N/PE，输出 +/–），适配 AWG 24–12
- 认证：UL 508/ cULus Listed、CE、RoHS，符合 EN 61204-3（EMC）
- 停产状态： 早期 3BSE000863R1 部分批次进入 Legacy notification，ABB 主推 CP-SNT / CP-E 系列替代（CP-SNT-2424 等），存量靠 NOS 或二手良品
产品介绍
现场实测发现，Advant OCS 本地 I/O 站偶尔全点掉线、S500 扩展机架报”Ext. 24V Fail”——十次有六次是 输入侧压敏电阻老化或柜内温升导致过温关断，而非 I/O 模块故障。某个水处理项目早年混用杂牌第三方 24V 电源给 S500 机架供电，模拟量模块共模干扰大导致 AI 漂移，换回 ABB （原厂开关电源共模抑制比＞80dB）后读数归零。 的价值不只是”给电”——它的输出参考地与 ABB I/O 模块内部隔离设计匹配，减少模拟量共模回路干扰，这是第三方通用开关电源常被忽略的点。
采购端两个坑。第一， 存在 AC-only 输入版和 AC/DC 宽输入版（铭牌 INPUT 栏不同），若你柜内是 220VDC 直流屏供电必须确认买 AC/DC 宽输入版，买错 AC-only 插直流屏不启动。第二，ABB 主推 CP-SNT-2424（24V 10A）作替代，尺寸和接线略有差异（宽度可能 82mm vs 84mm，端子排列不同），直接替入通常可但需微调配线——老装置保冷备建议继续买 NOS，新改扩建可评估 CP-SNT 系列。按 ABC 分类属 A～B 类（I/O 站无电=全丢信号），建议装置有多套同型 I/O 站时间备 N+1 块冷备。要求卖家提供：①完整序列号+INPUT 铭牌照片核对 AC/DC 版 ②上电测 +24V 输出空载/轻载电压值（应读 24.0–24.3V）③DC OK LED 正常亮。
替换与升级建议
✅ 直接替换
- 3BSE000863R1（ 24VDC 10A）←→ 早期无后缀 （标签仅印 同规格），物理尺寸、端子排列、功能完全兼容，直接 DIN 轨替换。注意确认 INPUT 电压范围匹配现场（AC-only vs AC/DC wide input），同范围可互替。
- 不同产地批次（德/瑞/中）功能一致可互替。
⚠️ 软件兼容（需改接线或架构）
- ABB CP-SNT-2424（新一代开关电源，24V 10A）——电性能替代 ，宽度相近（82mm cp.84mm）但输入/输出端子排位置微调、接线排可能不同（建议重压端子核对极性），无软件配置影响因为是纯电源。适合新柜或整站电源升级时替代，不建议紧急救火时第一次试（多花 10 分钟核线号即可）。
- 试图用 SR522（双输出 +5V/+24V 或冗余版）——物理尺寸不同（通常双倍宽）、端子定义不同，不可直接替入 单位置除非改 DIN 轨布局。
❌ 硬件不兼容
- IC693PWR331 / IC200PWR001（PLC 机架背板电源）—— 是独立 DIN 轨开关电源不能插入任何 PLC 背板给 +5V 逻辑电，二者分工不同（ 供现场 24VDC 及 ABB I/O 外部电源，不供 CPU 背板 +5V）。
- 外购非隔离 24V 砖——无 DC OK 指示与共模抑制匹配，不推荐替入精密模拟量 I/O 供电回路。
